Nosné kabelové systémy - systém protipožární ochrany

| Kategorie: Katalog  | Tento dokument chci!

Vydal: TOP servis, spol. s r.o.

Strana 15 z 106







Poznámky redaktora

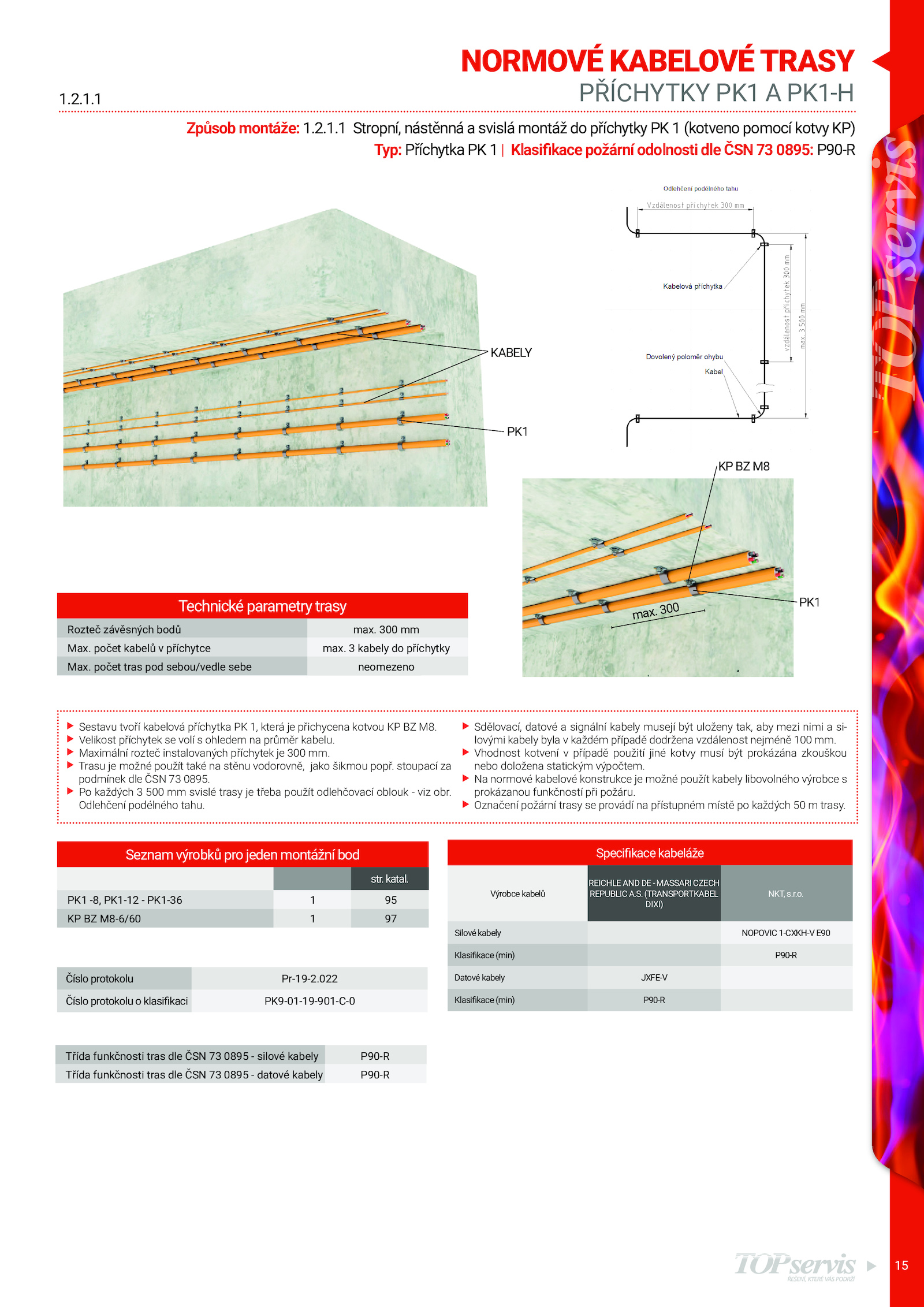

1 NORMOVÉ KABELOVÉTRASY PŘÍCHYTKY PK1 PK1-H Způsob montáže: 1.1 Stropní, nástěnná svislá montáž příchytky (kotveno pomocí kotvy KP) Typ: Příchytka Klasifikace požární odolnosti dle ČSN 0895: P90-R PK1 KABELY PK1 KP M8 max. P90-R REICHLE AND DE-MASSARI CZECH REPUBLIC A. Odlehčení podélného tahu.1. 1. Po každých 500 svislé trasy třeba použít odlehčovací oblouk viz obr.katal.o. Trasu možné použít také stěnu vodorovně, jako šikmou popř. Na normové kabelové konstrukce možné použít kabely libovolného výrobce s prokázanou funkčností při požáru.15 Sestavu tvoří kabelová příchytka která přichycena kotvou M8.2. Označení požární trasy provádí přístupném místě každých trasy. Maximální rozteč instalovaných příchytek 300 mm. 300 Technické parametry trasy Rozteč závěsných bodů max.S.2. stoupací za podmínek dle ČSN 0895.r.1. kabely příchytky Max. Sdělovací, datové signální kabely musejí být uloženy tak, aby mezi nimi si- lovými kabely byla každém případě dodržena vzdálenost nejméně 100 mm.(TRANSPORTKABEL DIXI) P90-R NOPOVIC 1-CXKH-V E90 JXFE-V Číslo protokolu Číslo protokolu klasifikaci Pr-19-2. 300 mm Max. počet kabelů příchytce max. počet tras pod sebou/vedle sebe neomezeno Seznam výrobků pro jeden montážní bod str. PK1 -8, PK1-12 PK1-36 95 KP M8-6/60 97 Výrobce kabelů Specifikace kabeláže Klasifikace (min) Klasifikace (min) Silové kabely Datové kabely NKT, s. Vhodnost kotvení případě použití jiné kotvy musí být prokázána zkouškou nebo doložena statickým výpočtem.022 PK9-01-19-901-C-0 Třída funkčnosti tras dle ČSN 0895 silové kabely P90-R Třída funkčnosti tras dle ČSN 0895 datové kabely P90-R . Velikost příchytek volí ohledem průměr kabelu
