Návod k obsluze napájecího systému NSD-3K6-XXX Návod NSD-

| Kategorie: Návody k obsluze  | Tento dokument chci!

Vydal: BKE a.s.

Strana 5 z 26

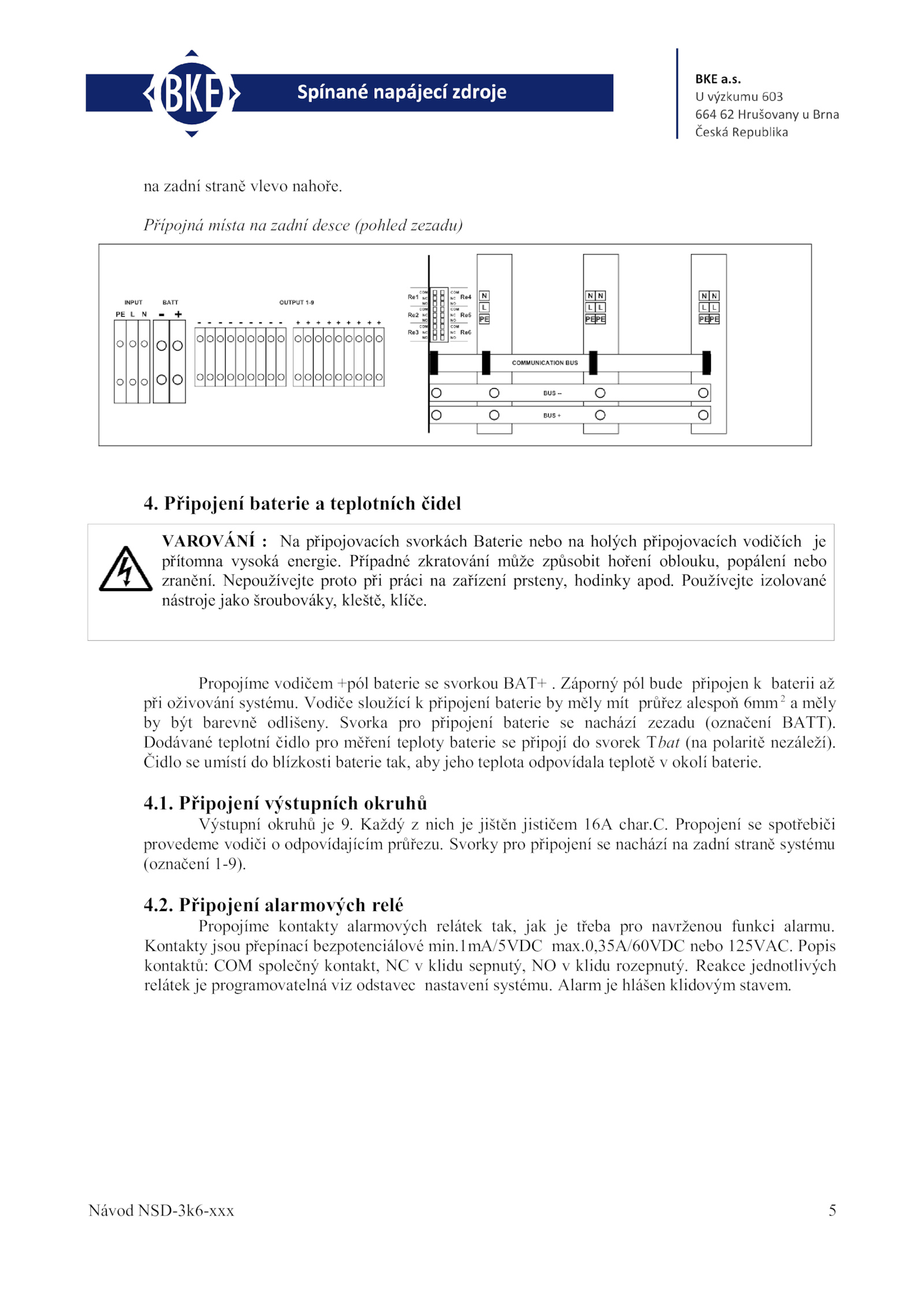

Poznámky redaktora
Reakce jednotlivých relátek programovatelná viz odstavec nastavení systému.zadní straně vlevo nahoře. Svorka pro připojení baterie nachází zezadu (označení BATT). . Připojení baterie teplotních čidel Propojíme vodičem +pól baterie svorkou BAT+ Záporný pól bude připojen baterii až při oživování systému. 4. Popis kontaktů: COM společný kontakt, klidu sepnutý, klidu rozepnutý. Kontakty jsou přepínací bezpotenciálové min. Dodávané teplotní čidlo pro měření teploty baterie připojí svorek Tbat (na polaritě nezáleží).1. Čidlo umístí blízkosti baterie tak, aby jeho teplota odpovídala teplotě okolí baterie. Svorky pro připojení nachází zadní straně systému (označení 1-9).C. Připojení alarmových relé Propojíme kontakty alarmových relátek tak, jak třeba pro navrženou funkci alarmu.1mA/5VDC max. Vodiče sloužící připojení baterie měly mít průřez alespoň 6mm2 a měly by být barevně odlišeny. Propojení spotřebiči provedeme vodiči odpovídajícím průřezu. Připojení výstupních okruhů Výstupní okruhů Každý nich jištěn jističem 16A char.0,35A/60VDC nebo 125VAC. Alarm hlášen klidovým stavem. Návod NSD-3k6-xxx 5 VAROVÁNÍ připojovacích svorkách Baterie nebo holých připojovacích vodičích je přítomna vysoká energie. Nepoužívejte proto při práci zařízení prsteny, hodinky apod. 4. Používejte izolované nástroje jako šroubováky, kleště, klíče.2. Případné zkratování může způsobit hoření oblouku, popálení nebo zranění. Přípojná místa zadní desce (pohled zezadu) 4
