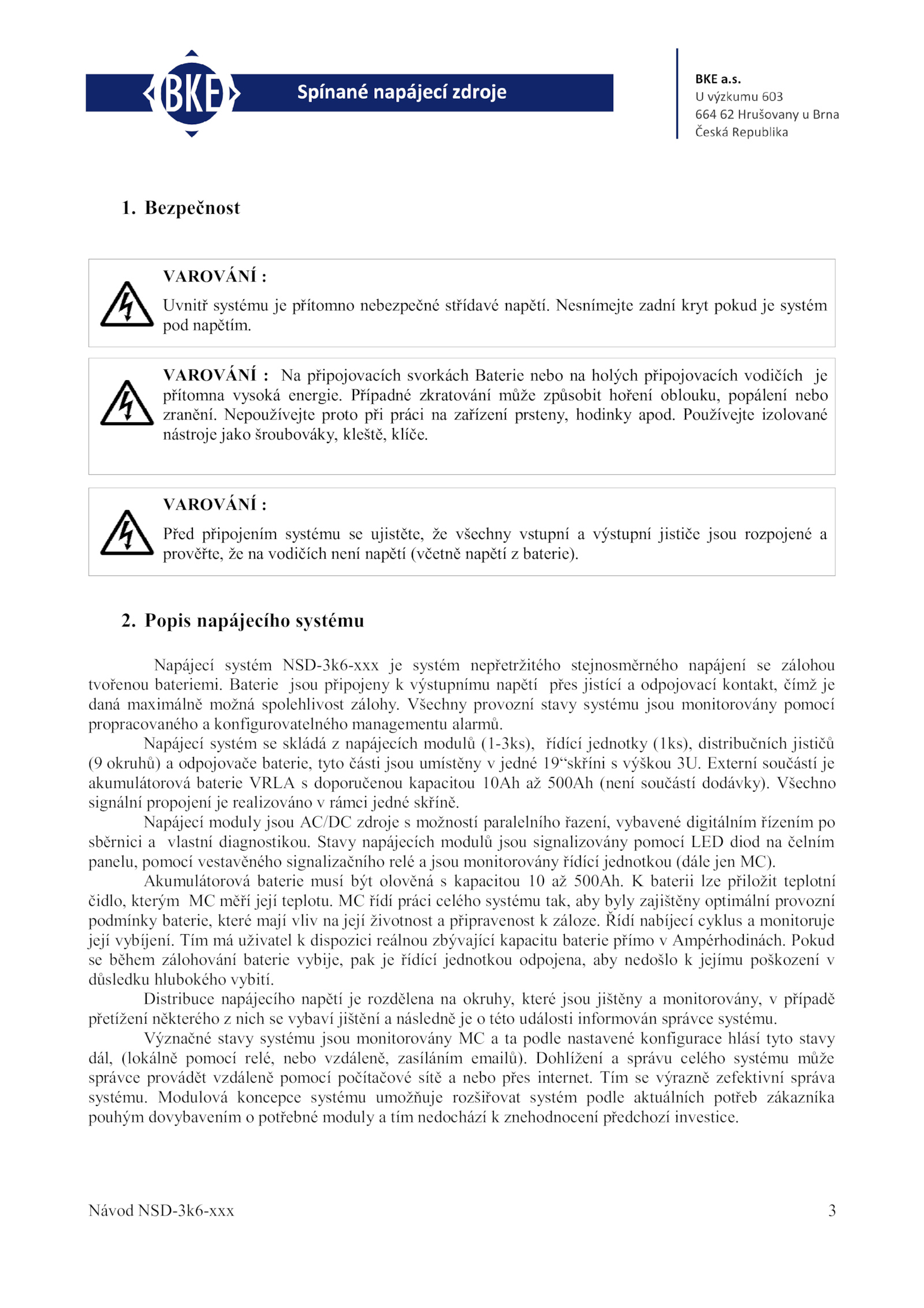

Strana 3 z 26







Poznámky redaktora
Napájecí moduly jsou AC/DC zdroje možností paralelního řazení, vybavené digitálním řízením po sběrnici vlastní diagnostikou. VAROVÁNÍ připojovacích svorkách Baterie nebo holých připojovacích vodičích je přítomna vysoká energie. Pokud se během zálohování baterie vybije, pak řídící jednotkou odpojena, aby nedošlo jejímu poškození v důsledku hlubokého vybití. Externí součástí je akumulátorová baterie VRLA doporučenou kapacitou 10Ah 500Ah (není součástí dodávky). Nesnímejte zadní kryt pokud systém pod napětím. Všechny provozní stavy systému jsou monitorovány pomocí propracovaného konfigurovatelného managementu alarmů. Případné zkratování může způsobit hoření oblouku, popálení nebo zranění. Popis napájecího systému Napájecí systém NSD-3k6-xxx systém nepřetržitého stejnosměrného napájení zálohou tvořenou bateriemi. Řídí nabíjecí cyklus monitoruje její vybíjení. Baterie jsou připojeny výstupnímu napětí přes jistící odpojovací kontakt, čímž je daná maximálně možná spolehlivost zálohy. Modulová koncepce systému umožňuje rozšiřovat systém podle aktuálních potřeb zákazníka pouhým dovybavením potřebné moduly tím nedochází znehodnocení předchozí investice. Akumulátorová baterie musí být olověná kapacitou 500Ah. Dohlížení správu celého systému může správce provádět vzdáleně pomocí počítačové sítě nebo přes internet. Napájecí systém skládá napájecích modulů (1-3ks), řídící jednotky (1ks), distribučních jističů (9 okruhů) odpojovače baterie, tyto části jsou umístěny jedné 19“skříni výškou 3U. Tím výrazně zefektivní správa systému. Nepoužívejte proto při práci zařízení prsteny, hodinky apod. . Používejte izolované nástroje jako šroubováky, kleště, klíče. Všechno signální propojení realizováno rámci jedné skříně. řídí práci celého systému tak, aby byly zajištěny optimální provozní podmínky baterie, které mají vliv její životnost připravenost záloze. Tím uživatel dispozici reálnou zbývající kapacitu baterie přímo Ampérhodinách.Bezpečnost 2. VAROVÁNÍ : Před připojením systému ujistěte, všechny vstupní výstupní jističe jsou rozpojené a prověřte, vodičích není napětí (včetně napětí baterie). Stavy napájecích modulů jsou signalizovány pomocí LED diod čelním panelu, pomocí vestavěného signalizačního relé jsou monitorovány řídící jednotkou (dále jen MC). Návod NSD-3k6-xxx 3 VAROVÁNÍ : Uvnitř systému přítomno nebezpečné střídavé napětí. Distribuce napájecího napětí rozdělena okruhy, které jsou jištěny monitorovány, případě přetížení některého nich vybaví jištění následně této události informován správce systému. Význačné stavy systému jsou monitorovány podle nastavené konfigurace hlásí tyto stavy dál, (lokálně pomocí relé, nebo vzdáleně, zasíláním emailů). baterii lze přiložit teplotní čidlo, kterým měří její teplotu
