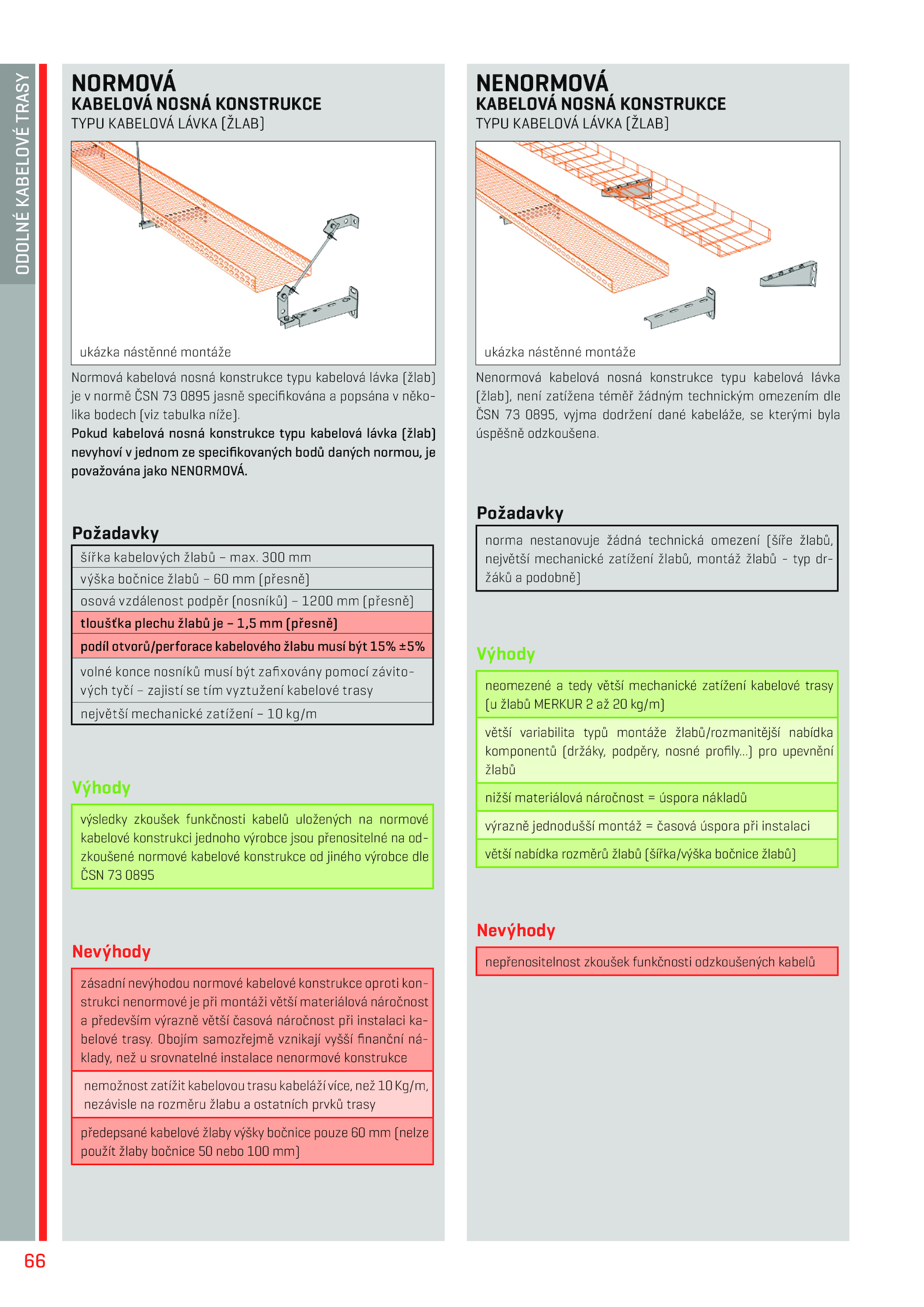

Požadavky šířka kabelových žlabů max.) pro upevnění žlabů nižší materiálová náročnost úspora nákladů výrazně jednodušší montáž časová úspora při instalaci větší nabídka rozměrů žlabů (šířka/výška bočnice žlabů) Nevýhody nepřenositelnost zkoušek funkčnosti odzkoušených kabelů 66 ODOLNÉ KABELOVÉ TRASY .NORMOVÁ KABELOVÁ NOSNÁ KONSTRUKCE TYPU KABELOVÁ LÁVKA (ŽLAB) ukázka nástěnné montáže Normová kabelová nosná konstrukce typu kabelová lávka (žlab) je normě ČSN 0895 jasně specifikována popsána něko- lika bodech (viz tabulka níže). 300 mm výška bočnice žlabů (přesně) osová vzdálenost podpěr (nosníků) 1200 (přesně) tloušťka plechu žlabů 1,5 (přesně) podíl otvorů/perforace kabelového žlabu musí být 15% ±5% volné konce nosníků musí být zafixovány pomocí závito- vých tyčí zajistí tím vyztužení kabelové trasy největší mechanické zatížení kg/m Výhody výsledky zkoušek funkčnosti kabelů uložených normové kabelové konstrukci jednoho výrobce jsou přenositelné od- zkoušené normové kabelové konstrukce jiného výrobce dle ČSN 0895 Nevýhody zásadní nevýhodou normové kabelové konstrukce oproti kon- strukci nenormové při montáži větší materiálová náročnost a především výrazně větší časová náročnost při instalaci ka- belové trasy. Pokud kabelová nosná konstrukce typu kabelová lávka (žlab) nevyhoví jednom specifikovaných bodů daných normou, je považována jako NENORMOVÁ.. Obojím samozřejmě vznikají vyšší finanční ná- klady, než srovnatelné instalace nenormové konstrukce nemožnost zatížit kabelovou trasu kabeláží více, než Kg/m, nezávisle rozměru žlabu ostatních prvků trasy předepsané kabelové žlaby výšky bočnice pouze (nelze použít žlaby bočnice nebo 100 mm) NENORMOVÁ KABELOVÁ NOSNÁ KONSTRUKCE TYPU KABELOVÁ LÁVKA (ŽLAB) ukázka nástěnné montáže Nenormová kabelová nosná konstrukce typu kabelová lávka (žlab), není zatížena téměř žádným technickým omezením dle ČSN 0895, vyjma dodržení dané kabeláže, kterými byla úspěšně odzkoušena.. Požadavky norma nestanovuje žádná technická omezení (šíře žlabů, největší mechanické zatížení žlabů, montáž žlabů typ dr- žáků podobně) Výhody neomezené tedy větší mechanické zatížení kabelové trasy (u žlabů MERKUR kg/m) větší variabilita typů montáže žlabů/rozmanitější nabídka komponentů (držáky, podpěry, nosné profily
