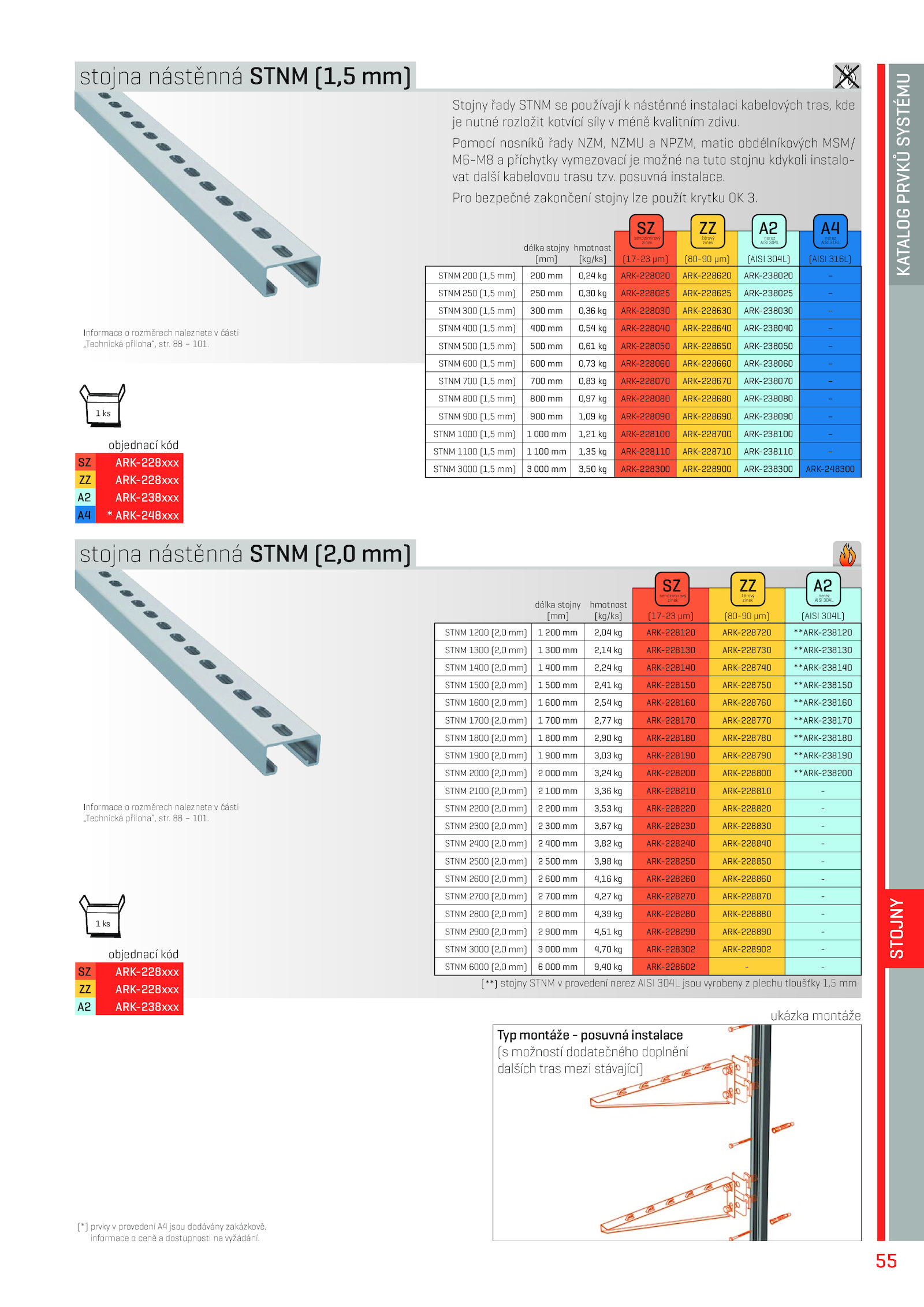

Pomocí nosníků řady NZM, NZMU NPZM, matic obdélníkových MSM/ M6-M8 příchytky vymezovací možné tuto stojnu kdykoli instalo- vat další kabelo­­ vou trasu tzv. Informace rozměrech naleznete části „Technická příloha”, str. 101. Typ montáže posuvná instalace (s možností dodatečného doplnění dalších tras mezi stávající) stojna nástěnná STNM (2,0 mm) (**) stojny STNM provedení nerez AISI 304L jsou vyrobeny plechu tloušťky 1,5 mm délka stojny [mm] hmotnost [kg/ks] (17-23 µm) (80-90 µm) (AISI 304L) STNM 1200 (2,0 mm) 200 2,04 ARK-228120 ARK-228720 **ARK-238120 STNM 1300 (2,0 mm) 300 2,14 ARK-228130 ARK-228730 **ARK-238130 STNM 1400 (2,0 mm) 400 2,24 ARK-228140 ARK-228740 **ARK-238140 STNM 1500 (2,0 mm) 500 2,41 ARK-228150 ARK-228750 **ARK-238150 STNM 1600 (2,0 mm) 600 2,54 ARK-228160 ARK-228760 **ARK-238160 STNM 1700 (2,0 mm) 700 2,77 ARK-228170 ARK-228770 **ARK-238170 STNM 1800 (2,0 mm) 800 2,90 ARK-228180 ARK-228780 **ARK-238180 STNM 1900 (2,0 mm) 900 3,03 ARK-228190 ARK-228790 **ARK-238190 STNM 2000 (2,0 mm) 000 3,24 ARK-228200 ARK-228800 **ARK-238200 STNM 2100 (2,0 mm) 100 3,36 ARK-228210 ARK-228810 - STNM 2200 (2,0 mm) 200 3,53 ARK-228220 ARK-228820 - STNM 2300 (2,0 mm) 300 3,67 ARK-228230 ARK-228830 - STNM 2400 (2,0 mm) 400 3,82 ARK-228240 ARK-228840 - STNM 2500 (2,0 mm) 500 3,98 ARK-228250 ARK-228850 - STNM 2600 (2,0 mm) 600 4,16 ARK-228260 ARK-228860 - STNM 2700 (2,0 mm) 700 4,27 ARK-228270 ARK-228870 - STNM 2800 (2,0 mm) 800 4,39 ARK-228280 ARK-228880 - STNM 2900 (2,0 mm) 900 4,51 ARK-228290 ARK-228890 - STNM 3000 (2,0 mm) 000 4,70 ARK-228302 ARK-228902 - STNM 6000 (2,0 mm) 000 9,40 ARK-228602 - ukázka montáže 1 ks 1 ks ZZ žárový zinek SZ sendzimirový zinek A2 nerez AISI 304L délka stojny [mm] hmotnost [kg/ks] (17-23 µm) (80-90 µm) (AISI 304L) (AISI 316L) STNM 200 (1,5 mm) 200 0,24 ARK-228020 ARK-228620 ARK-238020 – STNM 250 (1,5 mm) 250 0,30 ARK-228025 ARK-228625 ARK-238025 – STNM 300 (1,5 mm) 300 0,36 ARK-228030 ARK-228630 ARK-238030 – STNM 400 (1,5 mm) 400 0,54 ARK-228040 ARK-228640 ARK-238040 – STNM 500 (1,5 mm) 500 0,61 ARK-228050 ARK-228650 ARK-238050 – STNM 600 (1,5 mm) 600 0,73 ARK-228060 ARK-228660 ARK-238060 – STNM 700 (1,5 mm) 700 0,83 ARK-228070 ARK-228670 ARK-238070 – STNM 800 (1,5 mm) 800 0,97 ARK-228080 ARK-228680 ARK-238080 – STNM 900 (1,5 mm) 900 1,09 ARK-228090 ARK-228690 ARK-238090 – STNM 1000 (1,5 mm) 000 1,21 ARK-228100 ARK-228700 ARK-238100 – STNM 1100 (1,5 mm) 100 1,35 ARK-228110 ARK-228710 ARK-238110 – STNM 3000 (1,5 mm) 000 3,50 ARK-228300 ARK-228900 ARK-238300 ARK-248300 ZZ žárový zinek SZ sendzimirový zinek A4 nerez AISI 316L A2 nerez AISI 304L objednací kód SZ ARK-228xxx ZZ ARK-228xxx A2 ARK-238xxx A4 ARK-248xxx objednací kód SZ ARK-228xxx ZZ ARK-228xxx A2 ARK-238xxx (*) prvky provedení jsou dodávány zakázkově, informace ceně dostupnosti vyžádání. 55 KATALOG PRVKŮ SYSTÉMU STOJNY . Pro bezpečné zakončení stojny lze použít krytku 3. Informace rozměrech naleznete části „Technická příloha”, str. posuvná instalace. 101.stojna nástěnná STNM (1,5 mm) Stojny řady STNM používají nástěnné instalaci kabelových tras, kde je nutné rozložit kotvící síly méně kvalitním zdivu
