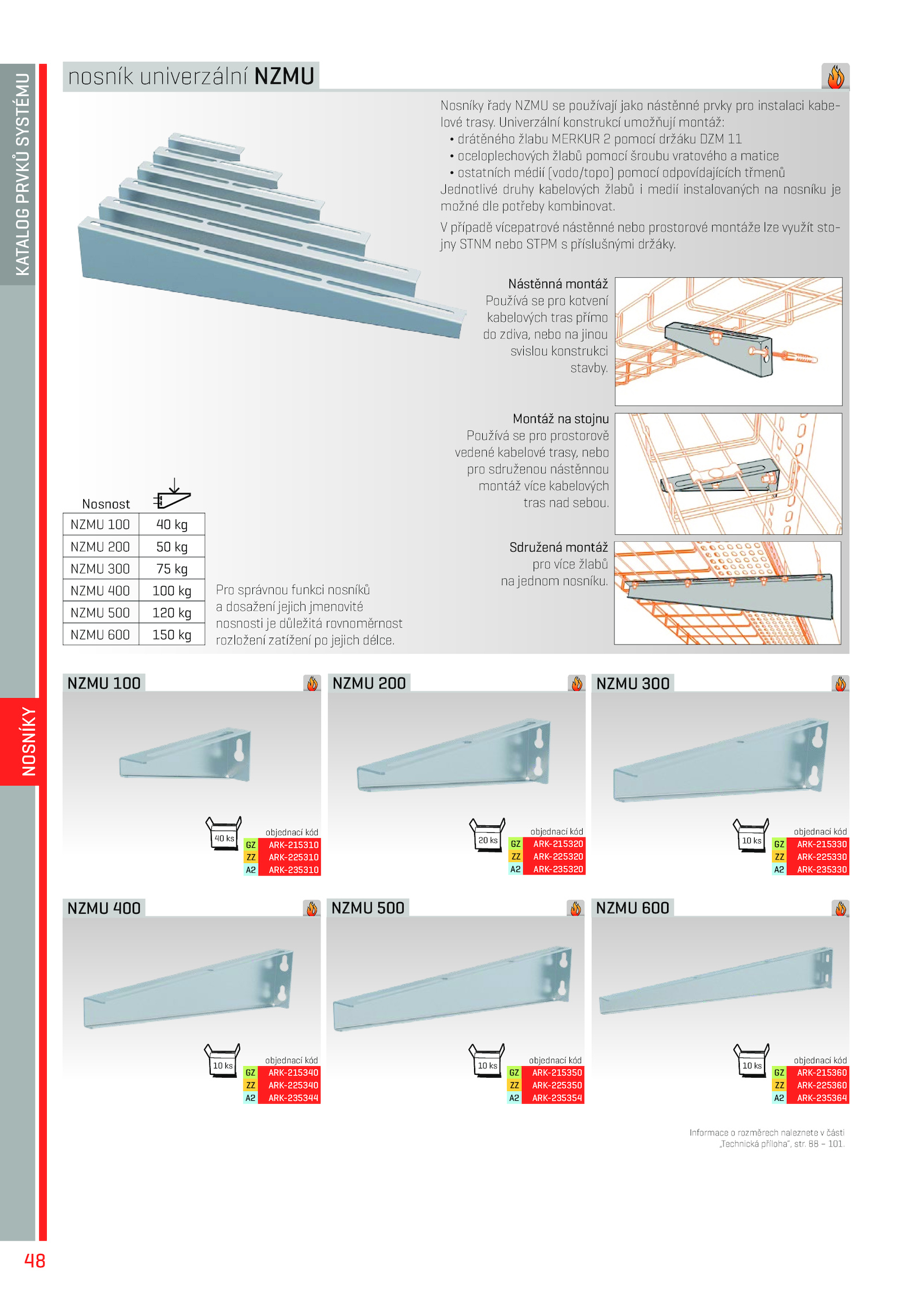

nosník univerzální NZMU
Nosníky řady NZMU používají jako nástěnné prvky pro instalaci kabe-
lové trasy.
Sdružená montáž
pro více žlabů
na jednom nosníku.
Nástěnná montáž
Používá pro kotvení
kabelových tras přímo
do zdiva, nebo jinou
svislou konstrukci
stavby.
V případě vícepatrové nástěnné nebo prostorové montáže lze využít sto-
jny STNM nebo STPM příslušnými držáky. 101.
objednací kód
GZ ARK-215320
ZZ ARK-225320
A2 ARK-235320
objednací kód
GZ ARK-215340
ZZ ARK-225340
A2 ARK-235344
objednací kód
GZ ARK-215310
ZZ ARK-225310
A2 ARK-235310
objednací kód
GZ ARK-215360
ZZ ARK-225360
A2 ARK-235364
objednací kód
GZ ARK-215350
ZZ ARK-225350
A2 ARK-235354
objednací kód
GZ ARK-215330
ZZ ARK-225330
A2 ARK-235330
Informace rozměrech naleznete části
„Technická příloha”, str. Univerzální konstrukcí umožňují montáž:
¬
drátěného žlabu MERKUR pomocí držáku DZM 11
¬
oceloplechových žlabů pomocí šroubu vratového matice
¬
ostatních médií (vodo/topo) pomocí odpovídajících třmenů
Jednotlivé druhy kabelových žlabů medií instalovaných nosníku je
možné dle potřeby kombinovat.
NZMU 100 NZMU 200 NZMU 300
NZMU 400 NZMU 600
NZMU 500
Montáž stojnu
Používá pro prostorově
vedené kabelové trasy, nebo
pro sdruženou nástěnnou
montáž více kabelových
tras nad sebou.
48
KATALOG
PRVKŮ
SYSTÉMU
NOSNÍKY
.
Nosnost
NZMU 100 kg
NZMU 200 kg
NZMU 300 kg
NZMU 400 100 kg
NZMU 500 120 kg
NZMU 600 150 kg
40 ks
10 ks
10 ks
Pro správnou funkci nosníků
a dosažení jejich jmenovité
nosnosti důležitá rovnoměrnost
rozložení zatížení jejich délce
