Informace možnostech osazení
nosných prvků žlaby viz str.
Nosnost
NZM kg
NZM 100 kg
NZM 150 kg
NZM 200 kg
NZM 250 kg
NZM 300 100 kg
NZM 400 120 kg
NZM 500 150 kg
60 ks
20 ks
10 ks
Sdružená montáž
pro více žlabů
na jednom nosníku.
NZM NZM 100
NZM 200 NZM 250
| XXX XXX kg
NZM 300
NZM 400 NZM 500
NZM 150
Montáž stojnu
Používá pro prostorově
vedené kabelové trasy, nebo
pro sdruženou nástěnnou
montáž více kabelových
tras nad sebou. případě použití těchto nosníků
v prostorové instalaci trasy kotví stojen STPM. případě nástěnné
montáže více tras nad sebou lze použít stojnou STNM (viz str. 55). 51.
Pro snadnou instalaci žlabů jsou nosníky opatřeny bezšroubovými úchyty. 101.
Pro správnou funkci nosníků
a dosažení jejich jmenovité
nosnosti důležitá rovnoměrnost
rozložení zatížení jejich délce.
46
KATALOG
PRVKŮ
SYSTÉMU
NOSNÍKY
.
objednací kód
GZ ARK-215005
ZZ ARK-225005
A2 ARK-235005
A4 ARK-245005
objednací kód
GZ ARK-215020
ZZ ARK-225020
A2 ARK-235020
A4 ARK-245020
objednací kód
GZ ARK-215040
ZZ ARK-225040
A2 ARK-235044
A4 ARK-245044
objednací kód
GZ ARK-215010
ZZ ARK-225010
A2 ARK-235010
A4 ARK-245010
objednací kód
GZ ARK-215025
ZZ ARK-225025
A2 ARK-235025
A4 ARK-245025
objednací kód
GZ ARK-215050
ZZ ARK-225050
A2 ARK-235054
A4 ARK-245054
objednací kód
GZ ARK-215015
ZZ ARK-225015
A2 ARK-235015
A4 ARK-245015
objednací kód
GZ ARK-215030
ZZ ARK-225030
A2 ARK-235030
A4 ARK-245030
Informace rozměrech naleznete části
„Technická příloha”, str.nosník NZM

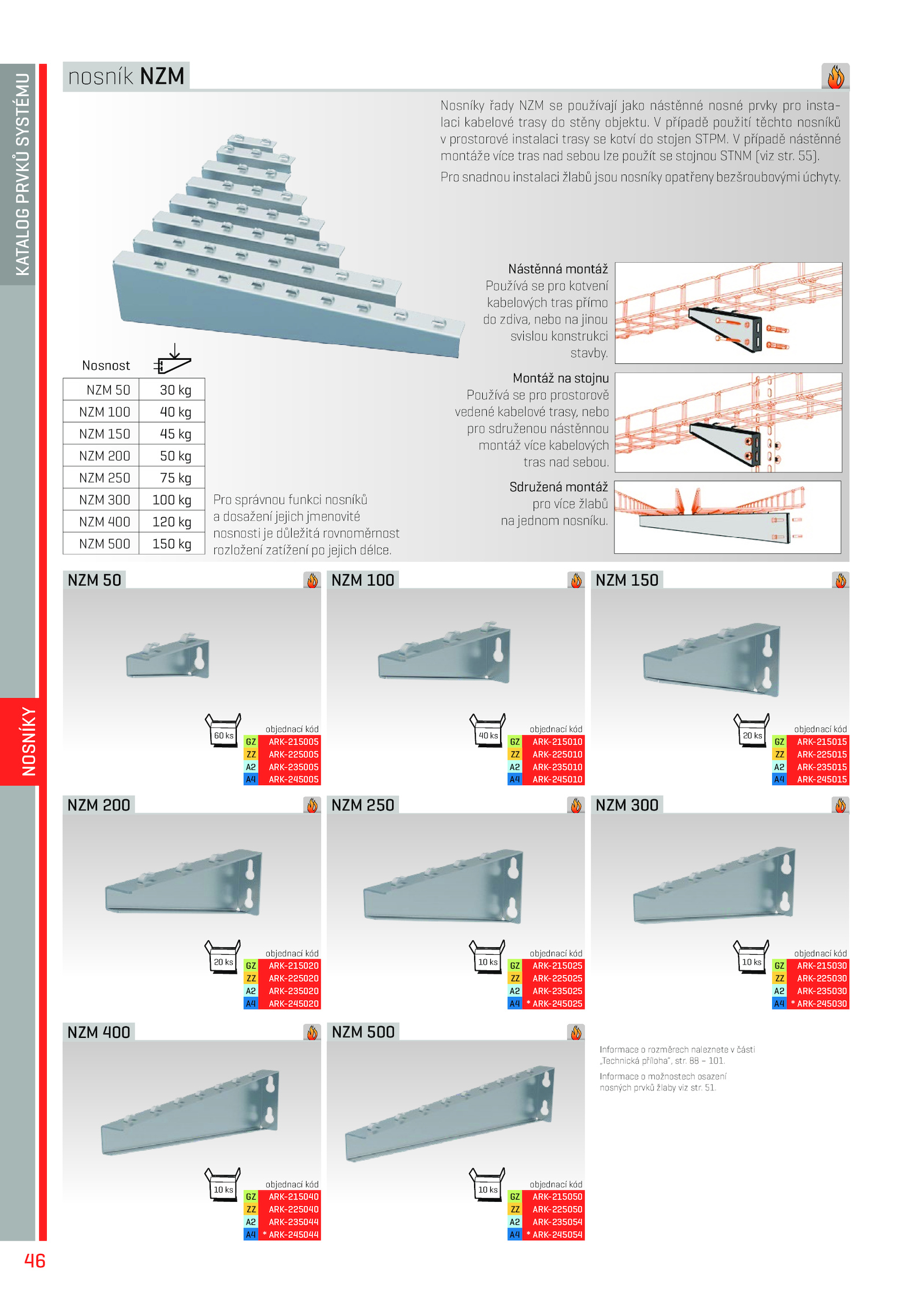

Nosníky řady NZM používají jako nástěnné nosné prvky pro insta-
laci kabelové trasy stěny objektu.
Nástěnná montáž
Používá pro kotvení
kabelových tras přímo
do zdiva, nebo jinou
svislou konstrukci
stavby
