Pro nosníky malou patkou (NZM 50-200) používá
jeden kus. 101.

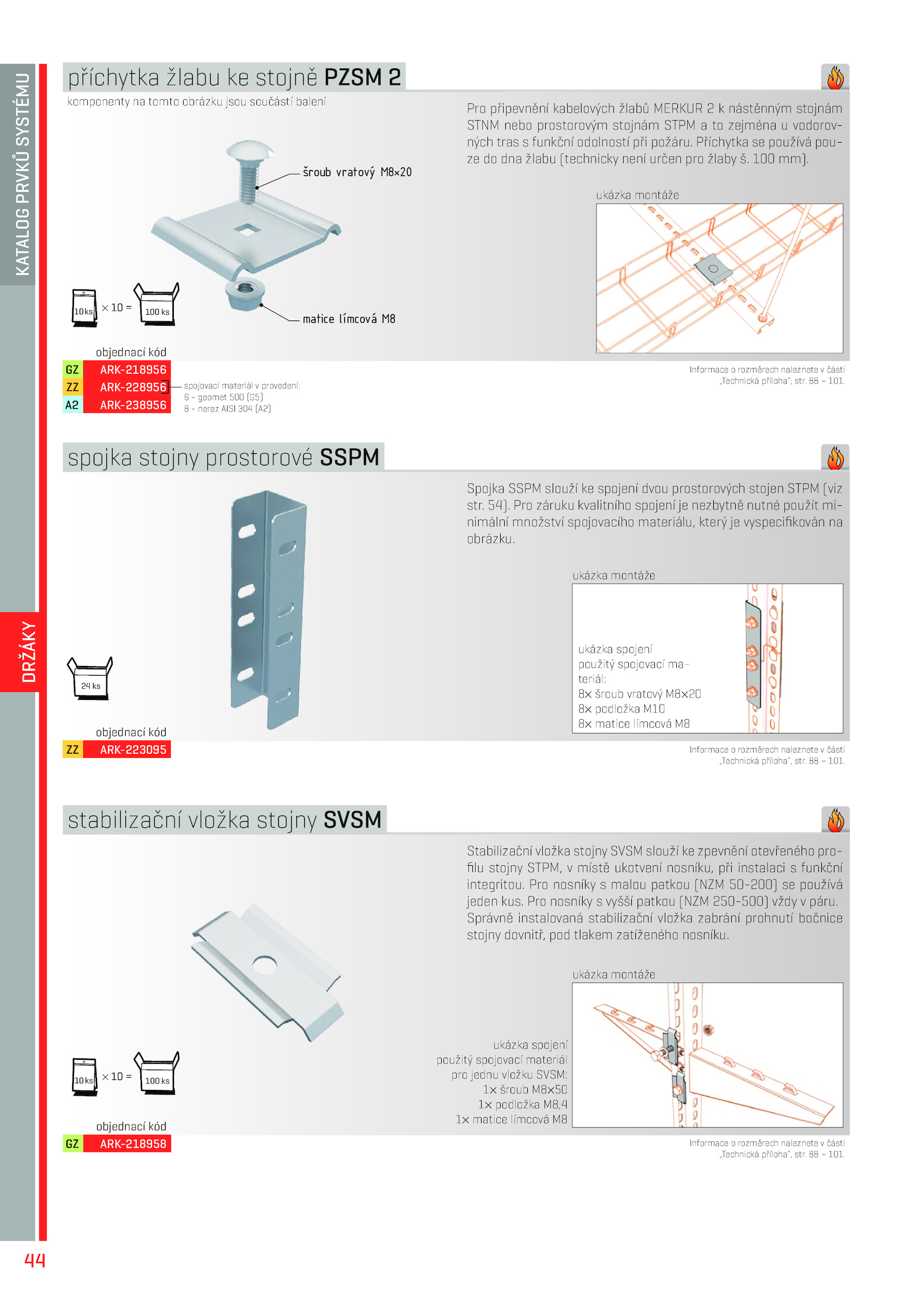

Pro připevnění kabelových žlabů MERKUR nástěnným stojnám
STNM nebo prostorovým stojnám STPM zejména vodorov-
ných tras funkční odolností při požáru.spojka stojny prostorové SSPM
příchytka žlabu stojně PZSM 2
stabilizační vložka stojny SVSM
šroub vratový M8×20
matice límcová M8
Spojka SSPM slouží spojení dvou prostorových stojen STPM (viz
str.
Informace rozměrech naleznete části
„Technická příloha”, str. Pro záruku kvalitního spojení nezbytně nutné použít mi-
nimální množství spojovacího materiálu, který vyspecifikován na
obrázku. Pro nosníky vyšší patkou (NZM 250-500) vždy páru.
44
KATALOG
PRVKŮ
SYSTÉMU
DRŽÁKY
. 101.
Informace rozměrech naleznete části
„Technická příloha”, str. Příchytka používá pou-
ze dna žlabu (technicky není určen pro žlaby 100 mm). 101. 54).
Správně instalovaná stabilizační vložka zabrání prohnutí bočnice
stojny dovnitř, pod tlakem zatíženého nosníku.
Stabilizační vložka stojny SVSM slouží zpevnění otevřeného pro-
filu stojny STPM, místě ukotvení nosníku, při instalaci funkční
integritou.
ukázka spojení
použitý spojovací ma-
teriál:
8× šroub vratový M8×20
8× podložka M10
8× matice límcová M8
ukázka spojení
použitý spojovací materiál
pro jednu vložku SVSM:
1× šroub M8×50
1× podložka M8,4
1× matice límcová M8
24 ks
ukázka montáže
ukázka montáže
ukázka montáže
100 ks
10ks =
objednací kód
ZZ ARK-223095
objednací kód
GZ ARK-218956
ZZ ARK-228956
A2 ARK-238956
objednací kód
GZ ARK-218958
komponenty tomto obrázku jsou součástí balení
100 ks
10ks =
spojovací materiál provedení:
6 geomet 500 (G5)
8 nerez AISI 304 (A2)
Informace rozměrech naleznete části
„Technická příloha”, str
