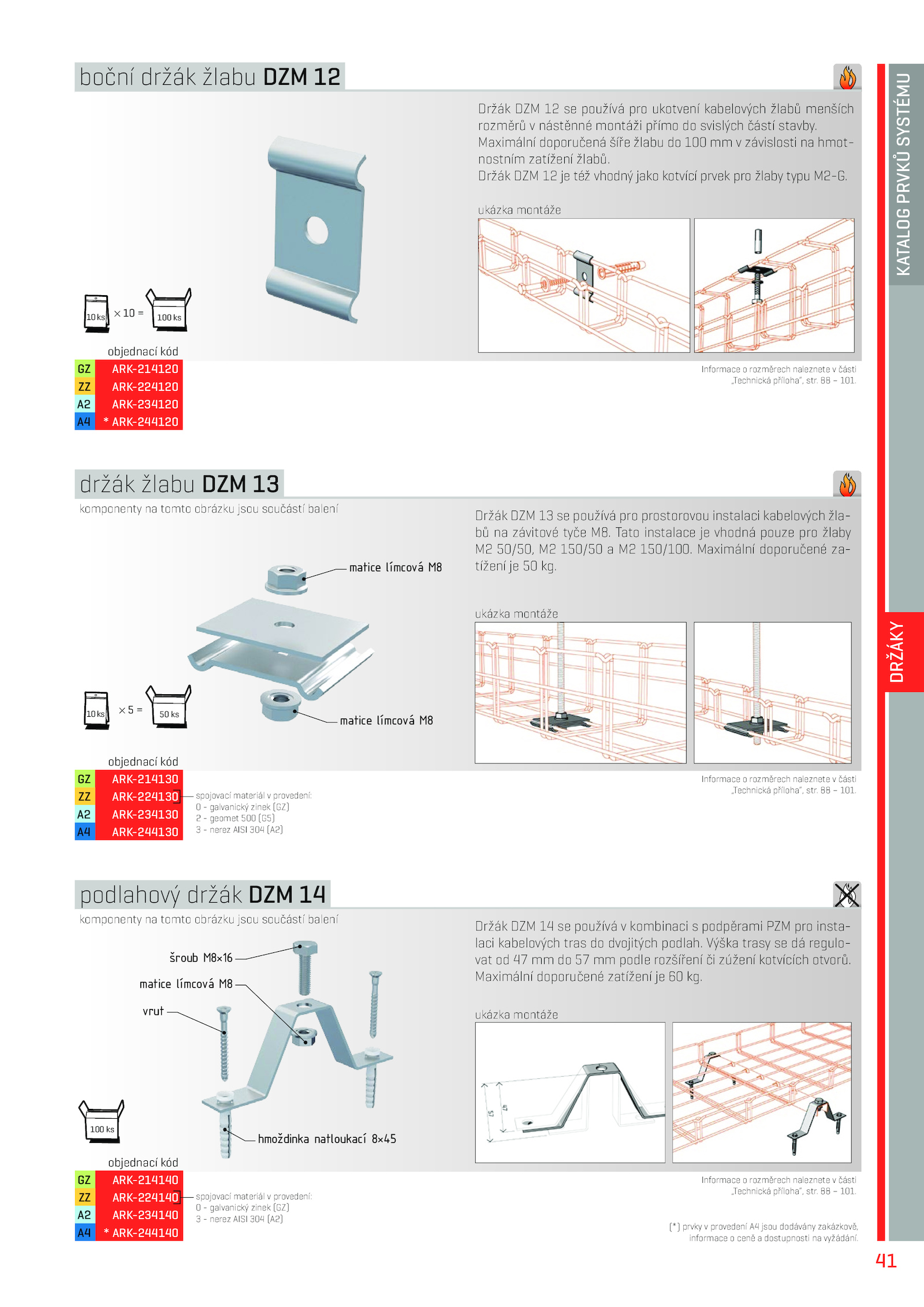

Maximální doporučené zatížení kg. 101.držák žlabu DZM 13 matice límcová M8 matice límcová M8 Držák DZM používá pro prostorovou instalaci kabelových žla- bů závitové tyče M8. Výška trasy regulo- vat podle rozšíření zúžení kotvících otvorů. Maximální doporučené za- tížení kg. ukázka montáže 50 ks 10ks = komponenty tomto obrázku jsou součástí balení podlahový držák DZM 14 matice límcová M8 šroub M8×16 vrut hmoždinka natloukací 8×45 Držák DZM používá kombinaci podpěrami PZM pro insta- laci kabelových tras dvojitých podlah. 101. Informace rozměrech naleznete části „Technická příloha”, str. ukázka montáže 100 ks 10ks = objednací kód GZ ARK-214120 ZZ ARK-224120 A2 ARK-234120 A4 ARK-244120 objednací kód GZ ARK-214130 ZZ ARK-224130 A2 ARK-234130 A4 ARK-244130 spojovací materiál provedení: 0 galvanický zinek (GZ) 2 geomet 500 (G5) 3 nerez AISI 304 (A2) objednací kód GZ ARK-214140 ZZ ARK-224140 A2 ARK-234140 A4 ARK-244140 spojovací materiál provedení: 0 galvanický zinek (GZ) 3 nerez AISI 304 (A2) (*) prvky provedení jsou dodávány zakázkově, informace ceně dostupnosti vyžádání. Informace rozměrech naleznete části „Technická příloha”, str. Maximální doporučená šíře žlabu 100 závislosti hmot­­ nost­ ním zatížení žlabů. ukázka montáže 100 ks komponenty tomto obrázku jsou součástí balení boční držák žlabu DZM 12 Držák DZM používá pro ukotvení kabelových žlabů menších rozměrů nástěnné montáži přímo svislých částí stavby. Tato instalace vhodná pouze pro žlaby M2 50/50, 150/50 150/100. Držák DZM též vhodný jako kotvící prvek pro žlaby typu M2-G. 41 KATALOG PRVKŮ SYSTÉMU DRŽÁKY . 101. Informace rozměrech naleznete části „Technická příloha”, str
