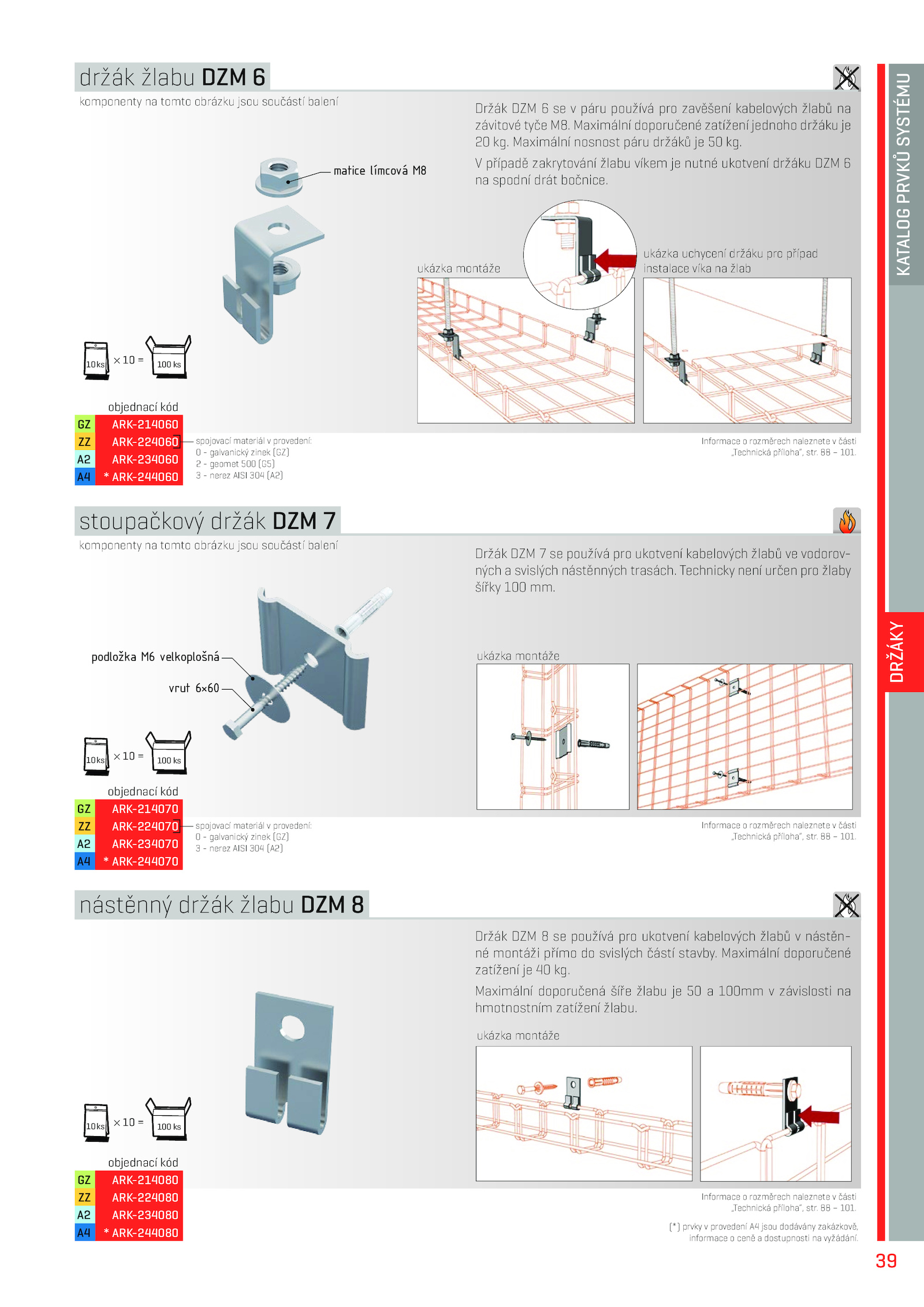

nástěnný držák žlabu DZM 8 Držák DZM používá pro ukotvení kabelových žlabů nástěn- né montáži přímo svislých částí stavby. Maximální doporučené zatížení jednoho držáku je 20 kg. Maximální doporučené zatížení kg. Informace rozměrech naleznete části „Technická příloha”, str. 101. Informace rozměrech naleznete části „Technická příloha”, str. ukázka montáže ukázka montáže ukázka montáže 100 ks 10ks = 100 ks 10ks = komponenty tomto obrázku jsou součástí balení 100 ks 10ks = komponenty tomto obrázku jsou součástí balení ukázka uchycení držáku pro případ instalace víka žlab objednací kód GZ ARK-214060 ZZ ARK-224060 A2 ARK-234060 A4 ARK-244060 spojovací materiál provedení: 0 galvanický zinek (GZ) 2 geomet 500 (G5) 3 nerez AISI 304 (A2) objednací kód GZ ARK-214070 ZZ ARK-224070 A2 ARK-234070 A4 ARK-244070 spojovací materiál provedení: 0 galvanický zinek (GZ) 3 nerez AISI 304 (A2) objednací kód GZ ARK-214080 ZZ ARK-224080 A2 ARK-234080 A4 ARK-244080 (*) prvky provedení jsou dodávány zakázkově, informace ceně dostupnosti vyžádání. 101. 39 KATALOG PRVKŮ SYSTÉMU DRŽÁKY . Maximální nosnost páru držáků kg.držák žlabu DZM 6 matice límcová M8 Držák DZM páru používá pro zavěšení kabelových žlabů na závitové tyče M8. V případě zakrytování žlabu víkem nutné ukotvení držáku DZM 6 na spodní drát bočnice. Informace rozměrech naleznete části „Technická příloha”, str. Maximální doporučená šíře žlabu 100mm závislosti na hmot­nost­ním zatížení žlabu. stoupačkový držák DZM 7 podložka velkoplošná vrut 6×60 Držák DZM používá pro ukotvení kabelových žlabů vodorov- ných svislých nástěnných trasách. Technicky není určen pro žlaby šířky 100 mm. 101
