Správné umístění spojky SZM nebo spojky SZM 1-R
Pro dosažení deklarované nosnosti kabelové trasy pro získání op-
timální tuhosti sestavené trasy důležité správné umístění spojek
na bočnici žlabu dle obrázků.
Informace rozměrech naleznete části
„Technická příloha”, str.
šroub vratový M6×14
matice límcová M6
příložka (A)
příložka (A)
viz SZM 1
Spojka SZM základní spojka systému MERKUR Používá pro
spojování žlabů kabelové trasy. Pro tuto funkci slouží
šroubová spojka SZM 1. Důležité zejména pro žlaby výš-
kou bočnice 100 mm, kterých musí být spojka umístěna přímo
pod horním lemem žlabu. 101.
ukázka montáže
ukázka montáže
100 ks
10 =
100 ks
10 =
M2 50-200/50
M2 100/100
M2 250-500/50
M2 150-500/100
objednací kód
GZ ARK-213017
objednací kód
GZ ARK-213010
ZZ ARK-223010
A2 ARK-233010
A4 ARK-243010
spojovací materiál provedení:
0 galvanický zinek (GZ)
2 geomet 500 (G5)
3 nerez AISI 304 (A2)

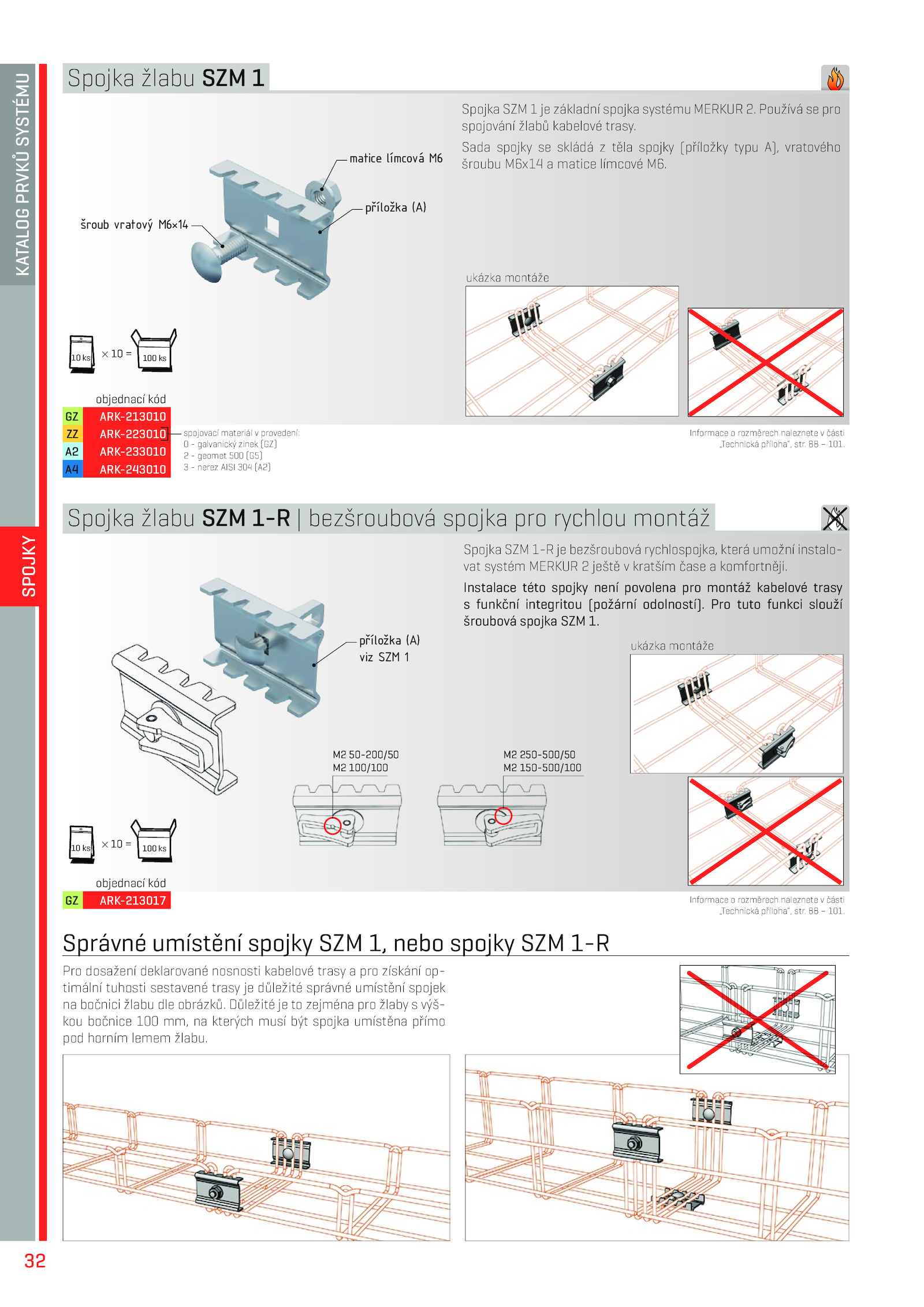

Spojka žlabu SZM 1
Spojka žlabu SZM 1-R bezšroubová spojka pro rychlou montáž
32
KATALOG
PRVKŮ
SYSTÉMU
SPOJKY
. 101.
Sada spojky skládá těla spojky (příložky typu A), vratového
šroubu M6x14 matice límcové M6.
Informace rozměrech naleznete části
„Technická příloha”, str.
Spojka SZM 1-R bezšroubová rychlospojka, která umožní instalo-
vat systém MERKUR ještě kratším čase komfortněji.
Instalace této spojky není povolena pro montáž kabelové trasy
s funkční integritou (požární odolností)
