KABELOVÉ ŽLABY - MARS PŘEHLED PRVKŮ SYSTÉMU popis koncovka oblouk klesající 90° kříž kabelový žlab s integrovanou spojkou profil montážní oblouk 45° oblouk 90° nosný profil pro sonapky podpěra rychloupínací podpěra na stěnu přepážka redukce redukční díl spojka oblouk stoupající 90° spojka úhlová T-kus víko kabelového žlabu víko oblouku klesajícího 90° víko kříže víko oblouku 45° víko oblouku 90° víko oblouku stoupajícího 90° víko T-kusu příchytka kabelu úchyt víka ...
Poznámky redaktora
14
2

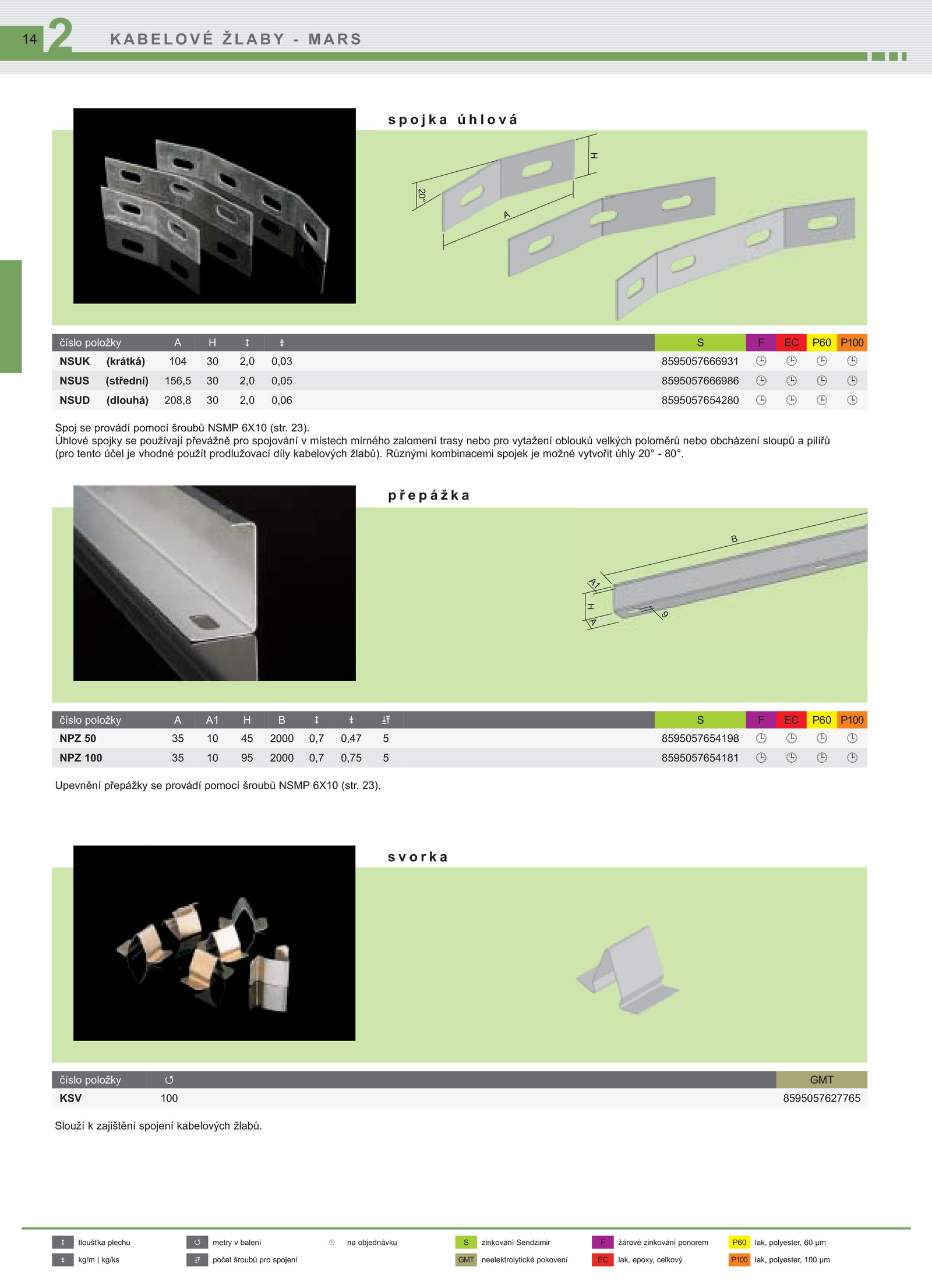

KABELOVÉ ŽLABY MARS
spojka úhlová
H
20°
A
číslo položky NSUK NSUS NSUD (krátká) (střední) (dlouhá)
A 104 156,5 208,8
H 2,0 2,0 2,0 0,03 0,05 0,06
S 8595057666931 8595057666986 8595057654280
F
EC
P60 P100
Spoj provádí pomocí šroubů NSMP 6X10 (str. Úhlové spojky používají převážně pro spojování místech mírného zalomení trasy nebo pro vytažení oblouků velkých poloměrů nebo obcházení sloupů pilířů (pro tento účel vhodné použít prodlužovací díly kabelových žlabů).
přepážka
B
A1
H
A
9
číslo položky NPZ NPZ 100
A 35
A1 10
H 95
B 2000 2000 0,7 0,7 0,47 0,75 5
S 8595057654198 8595057654181
F
EC
P60 P100
Upevnění přepážky provádí pomocí šroubů NSMP 6X10 (str.
tloušťka plechu kg/m kg/ks
metry balení počet šroubů pro spojení
na objednávku
S
zinkování Sendzimir
F EC
žárové zinkování ponorem lak, epoxy, celkový
P60
lak, polyester, µm
GMT neelektrolytické pokovení
P100 lak, polyester, 100 µm
. 23). 23). Různými kombinacemi spojek možné vytvořit úhly 20° 80°.
svorka
číslo položky KSV 100
GMT 8595057627765
Slouží zajištění spojení kabelových žlabů
