KABELOVÉ ŽLABY - MARS PŘEHLED PRVKŮ SYSTÉMU popis koncovka oblouk klesající 90° kříž kabelový žlab s integrovanou spojkou profil montážní oblouk 45° oblouk 90° nosný profil pro sonapky podpěra rychloupínací podpěra na stěnu přepážka redukce redukční díl spojka oblouk stoupající 90° spojka úhlová T-kus víko kabelového žlabu víko oblouku klesajícího 90° víko kříže víko oblouku 45° víko oblouku 90° víko oblouku stoupajícího 90° víko T-kusu příchytka kabelu úchyt víka ...
Poznámky redaktora
23). Jsou konstruována jednoho kusu plechu nařezanými bočnicemi pro následné ohnutí při montáži.
víko oblouku stoupajícího 90°
B
H
A
číslo položky NVSO 90X62 NVSO 90X125 NVSO 90X250 NVSO 90X500
A 125 250 500
H 15
B 262 262 262 265 0,6 0,6 0,8 1,0 0,14 0,26 0,64 1,51
S 8595057692602 8595057692619 8595057692626 8595057692633
F
EO
EC
P60 P100
K upevnění víka použije úchytů víka (str. Víka jsou dodávána rovná.
tloušťka plechu kg/ks
počet šroubů pro spojení objednávku
S F
zinkování Sendzimir žárové zinkování ponorem
EO EC
lak, epoxy, obvodu lak, epoxy, celkový
P60
lak, polyester, µm
P100 lak, polyester, 100 µm
.KABELOVÉ ŽLABY MARS
2
11

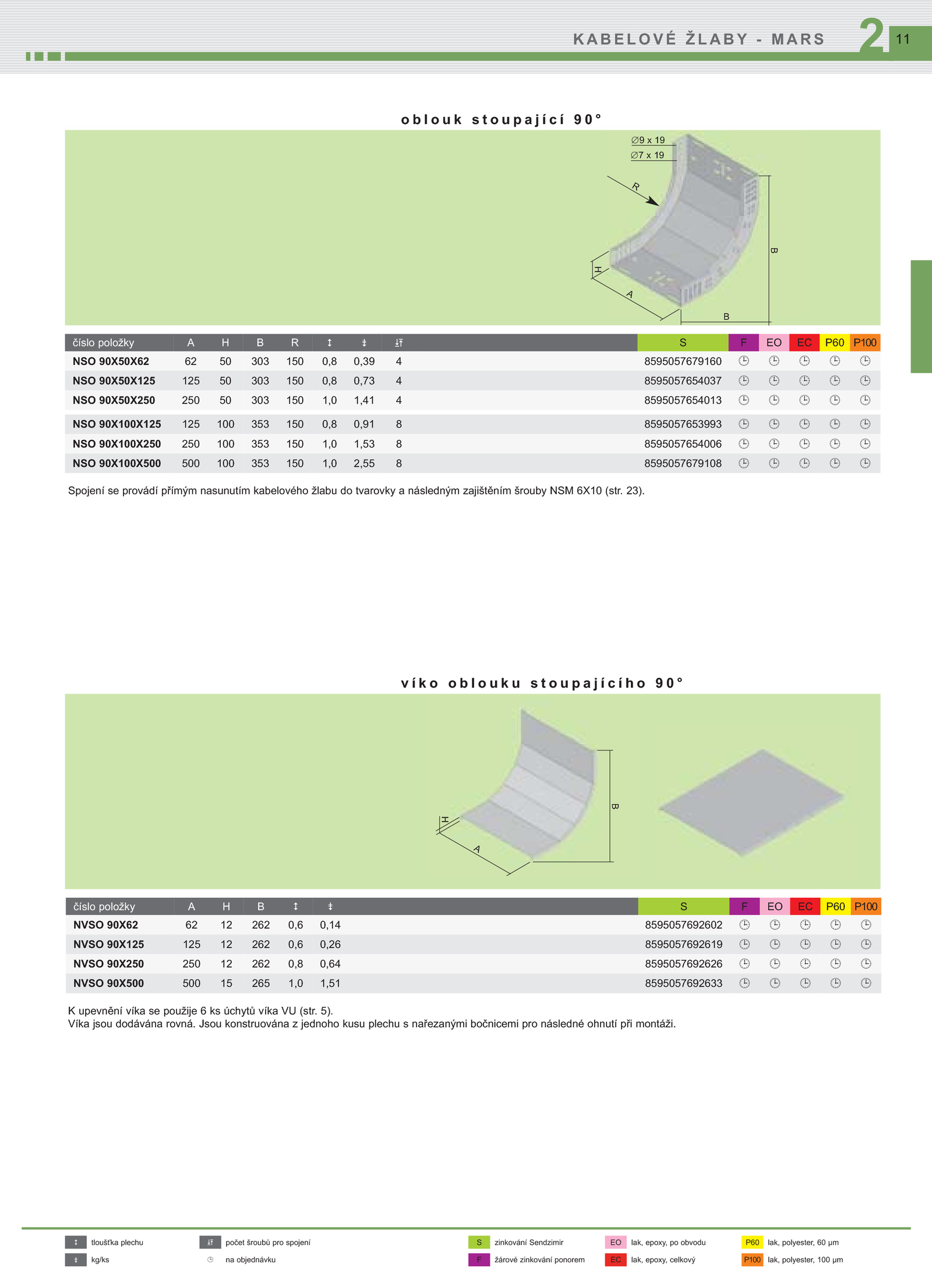

oblouk stoupající 90°
∅9 19
R
B
H
A
B
číslo položky NSO 90X50X62 NSO 90X50X125 NSO 90X50X250 NSO 90X100X125 NSO 90X100X250 NSO 90X100X500
A 125 250 125 250 500
H 100 100 100
B 303 303 303 353 353 353
R 150 150 150 150 150 150 0,8 0,8 1,0 0,8 1,0 1,0 0,39 0,73 1,41 0,91 1,53 2,55 8
S 8595057679160 8595057654037 8595057654013 8595057653993 8595057654006 8595057679108
F
EO
EC
P60 P100
Spojení provádí přímým nasunutím kabelového žlabu tvarovky následným zajištěním šrouby NSM 6X10 (str. 5)
