Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A

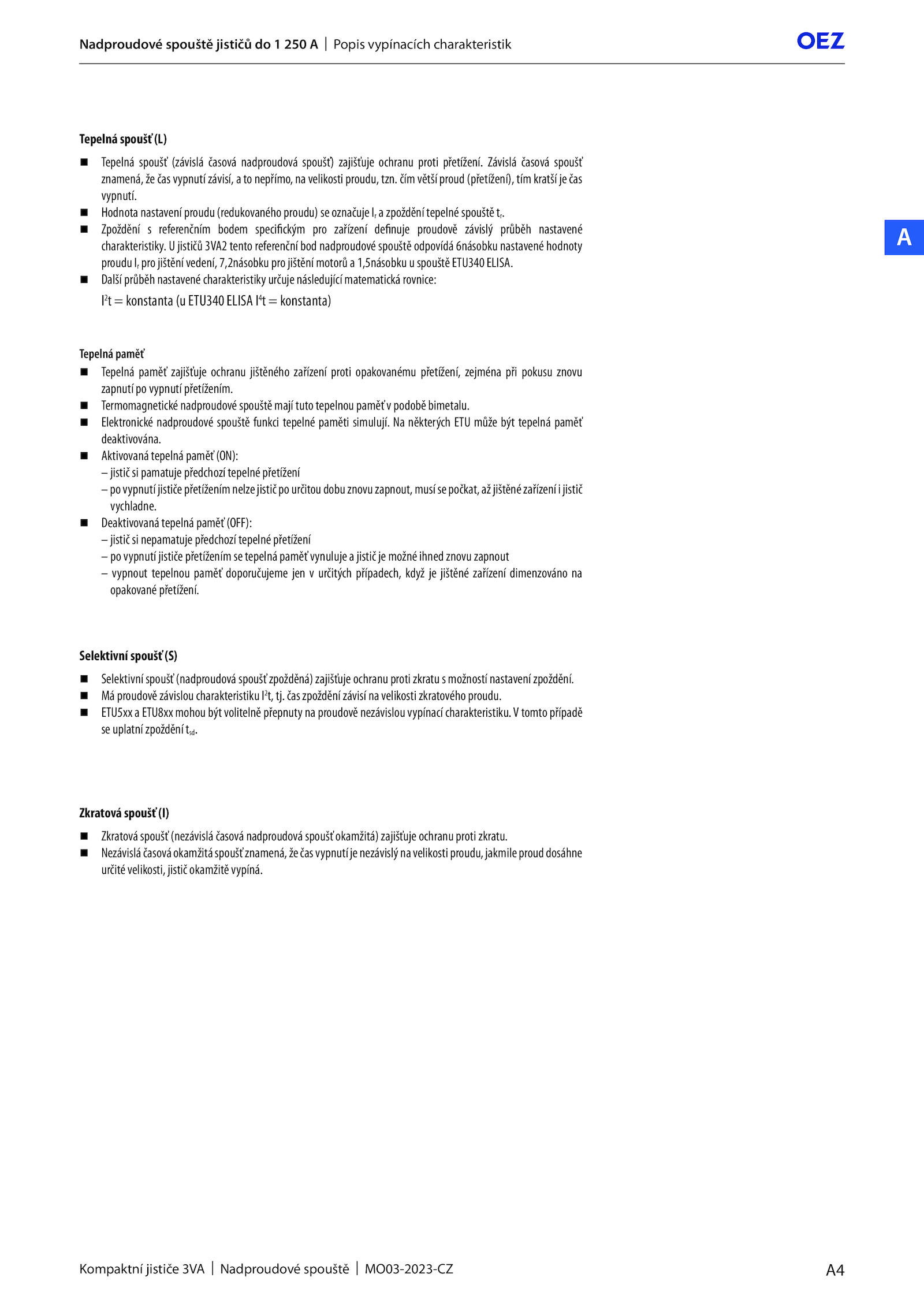

Nadproudové spouště jističů 250 Popis vypínacích charakteristik
Tepelná spoušť (L)
Selektivní spoušť (S)
Zkratová spoušť (I)
Tepelná paměť
Tepelná spoušť (závislá časová nadproudová spoušť) zajišťuje ochranu proti přetížení.
Elektronické nadproudové spouště funkci tepelné paměti simulují.
Tepelná paměť zajišťuje ochranu jištěného zařízení proti opakovanému přetížení, zejména při pokusu znovu
zapnutí vypnutí přetížením. jističů 3VA2 tento referenční bod nadproudové spouště odpovídá 6násobku nastavené hodnoty
proudu pro jištění vedení, 7,2násobku pro jištění motorů 1,5násobku spouště ETU340 ELISA.
.
Další průběh nastavené charakteristiky určuje následující matematická rovnice:
I2
t konstanta ETU340 ELISA I4
t konstanta)
Selektivní spoušť (nadproudová spoušť zpožděná) zajišťuje ochranu proti zkratu možností nastavení zpoždění.
Termomagnetické nadproudové spouště mají tuto tepelnou paměť podobě bimetalu. čím větší proud (přetížení), tím kratší čas
vypnutí.
Aktivovaná tepelná paměť (ON):
– jistič pamatuje předchozí tepelné přetížení
–povypnutíjističepřetíženímnelzejističpourčitoudobuznovuzapnout,musísepočkat,ažjištěnézařízeníijistič
vychladne.
ETU5xx ETU8xx mohou být volitelně přepnuty proudově nezávislou vypínací charakteristiku. některých ETU může být tepelná paměť
deaktivována.
Zkratová spoušť (nezávislá časová nadproudová spoušť okamžitá) zajišťuje ochranu proti zkratu.
Deaktivovaná tepelná paměť (OFF):
– jistič nepamatuje předchozí tepelné přetížení
– vypnutí jističe přetížením tepelná paměť vynuluje jistič možné ihned znovu zapnout
– vypnout tepelnou paměť doporučujeme jen určitých případech, když jištěné zařízení dimenzováno na
opakované přetížení.
Zpoždění referenčním bodem specifickým pro zařízení definuje proudově závislý průběh nastavené
charakteristiky.
Hodnota nastavení proudu (redukovaného proudu) označuje zpoždění tepelné spouště tr.
Nezávisláčasováokamžitáspoušťznamená,žečasvypnutíjenezávislýnavelikostiproudu,jakmileprouddosáhne
určité velikosti, jistič okamžitě vypíná. čas zpoždění závisí velikosti zkratového proudu.V tomto případě
se uplatní zpoždění tsd.
Má proudově závislou charakteristiku I2
t, tj. Závislá časová spoušť
znamená, čas vypnutí závisí, nepřímo, velikosti proudu, tzn
