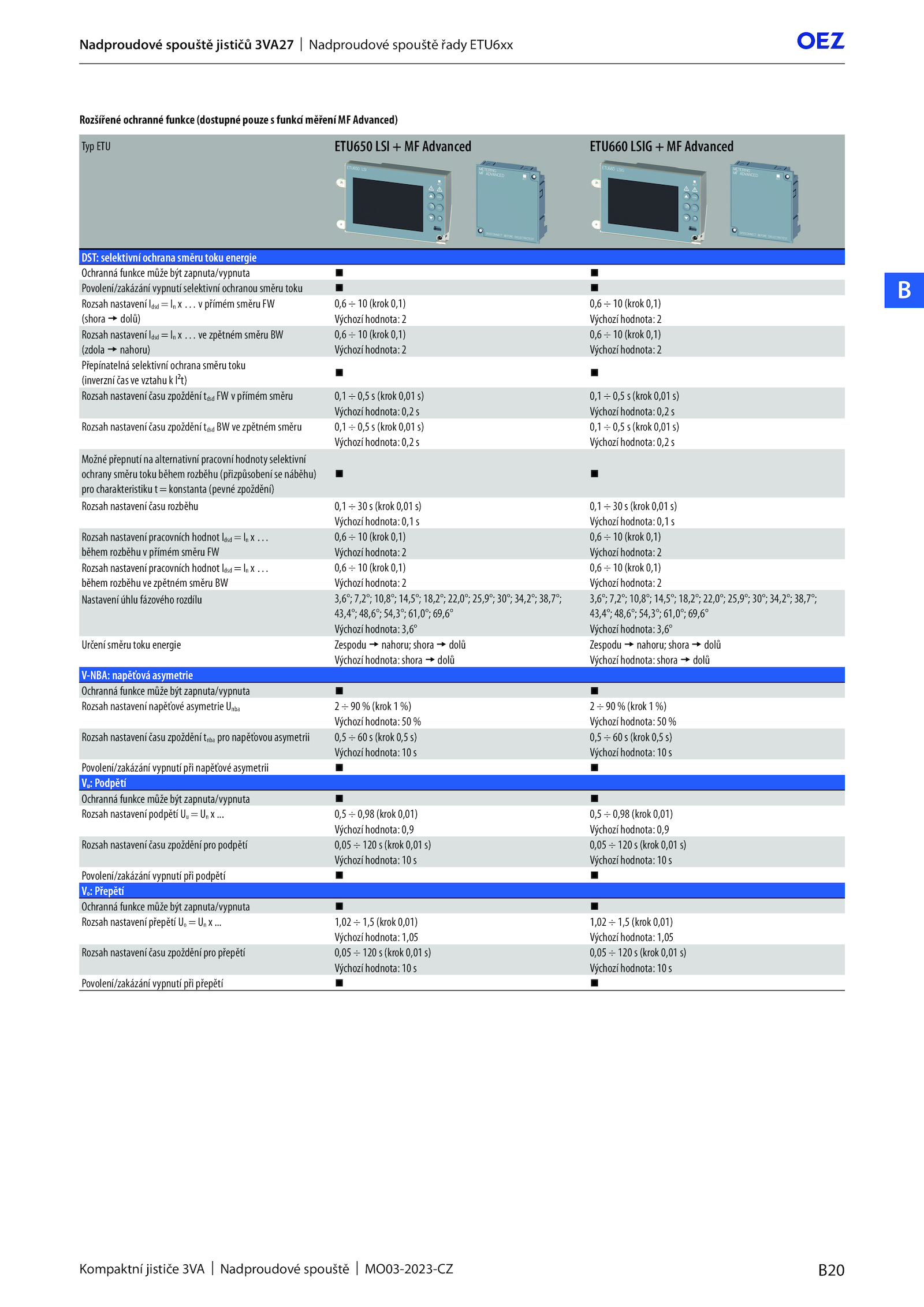

Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
B
Nadproudové spouště jističů 3VA27 Nadproudové spouště řady ETU6xx
Rozšířené ochranné funkce (dostupné pouze funkcí měření Advanced)
Typ ETU ETU650 LSI Advanced ETU660 LSIG Advanced
DST: selektivní ochrana směru toku energie
Ochranná funkce může být zapnuta/vypnuta
Povolení/zakázání vypnutí selektivní ochranou směru toku
Rozsah nastavení Idsd přímém směru FW
(shora dolů)
0,6 (krok 0,1) 0,6 (krok 0,1)
Výchozí hodnota: Výchozí hodnota: 2
Rozsah nastavení Idsd zpětném směru BW
(zdola nahoru)
0,6 (krok 0,1) 0,6 (krok 0,1)
Výchozí hodnota: Výchozí hodnota: 2
Přepínatelná selektivní ochrana směru toku
(inverzní čas vztahu I²t)
Rozsah nastavení času zpoždění tdsd přímém směru 0,1 0,5 (krok 0,01 0,1 0,5 (krok 0,01 s)
Výchozí hodnota: 0,2 Výchozí hodnota: 0,2 s
Rozsah nastavení času zpoždění tdsd zpětném směru 0,1 0,5 (krok 0,01 0,1 0,5 (krok 0,01 s)
Výchozí hodnota: 0,2 Výchozí hodnota: 0,2 s
Možné přepnutí alternativní pracovní hodnoty selektivní
ochrany směru toku během rozběhu (přizpůsobení náběhu)
pro charakteristiku konstanta (pevné zpoždění)
Rozsah nastavení času rozběhu 0,1 (krok 0,01 0,1 (krok 0,01 s)
Výchozí hodnota: 0,1 Výchozí hodnota: 0,1 s
Rozsah nastavení pracovních hodnot Idsd …
během rozběhu přímém směru FW
0,6 (krok 0,1) 0,6 (krok 0,1)
Výchozí hodnota: Výchozí hodnota: 2
Rozsah nastavení pracovních hodnot Idsd …
během rozběhu zpětném směru BW
0,6 (krok 0,1) 0,6 (krok 0,1)
Výchozí hodnota: Výchozí hodnota: 2
Nastavení úhlu fázového rozdílu 3,6°; 7,2°; 10,8°; 14,5°; 18,2°; 22,0°; 25,9°; 30°; 34,2°; 38,7°;
43,4°; 48,6°; 54,3°; 61,0°; 69,6°
3,6°; 7,2°; 10,8°; 14,5°; 18,2°; 22,0°; 25,9°; 30°; 34,2°; 38,7°;
43,4°; 48,6°; 54,3°; 61,0°; 69,6°
Výchozí hodnota: 3,6° Výchozí hodnota: 3,6°
Určení směru toku energie Zespodu nahoru; shora dolů Zespodu nahoru; shora dolů
Výchozí hodnota: shora dolů Výchozí hodnota: shora dolů
V-NBA: napěťová asymetrie
Ochranná funkce může být zapnuta/vypnuta
Rozsah nastavení napěťové asymetrie Unba (krok (krok %)
Výchozí hodnota: Výchozí hodnota: %
Rozsah nastavení času zpoždění tnba pro napěťovou asymetrii 0,5 (krok 0,5 0,5 (krok 0,5 s)
Výchozí hodnota: Výchozí hodnota: s
Povolení/zakázání vypnutí při napěťové asymetrii
Vu: Podpětí
Ochranná funkce může být zapnuta/vypnuta
Rozsah nastavení podpětí ..... 0,5 0,98 (krok 0,01) 0,5 0,98 (krok 0,01)
Výchozí hodnota: 0,9 Výchozí hodnota: 0,9
Rozsah nastavení času zpoždění pro podpětí 0,05 120 (krok 0,01 0,05 120 (krok 0,01 s)
Výchozí hodnota: Výchozí hodnota: s
Povolení/zakázání vypnutí při podpětí
Vo: Přepětí
Ochranná funkce může být zapnuta/vypnuta
Rozsah nastavení přepětí . 1,02 1,5 (krok 0,01) 1,02 1,5 (krok 0,01)
Výchozí hodnota: 1,05 Výchozí hodnota: 1,05
Rozsah nastavení času zpoždění pro přepětí 0,05 120 (krok 0,01 0,05 120 (krok 0,01 s)
Výchozí hodnota: Výchozí hodnota: s
Povolení/zakázání vypnutí při přepětí
