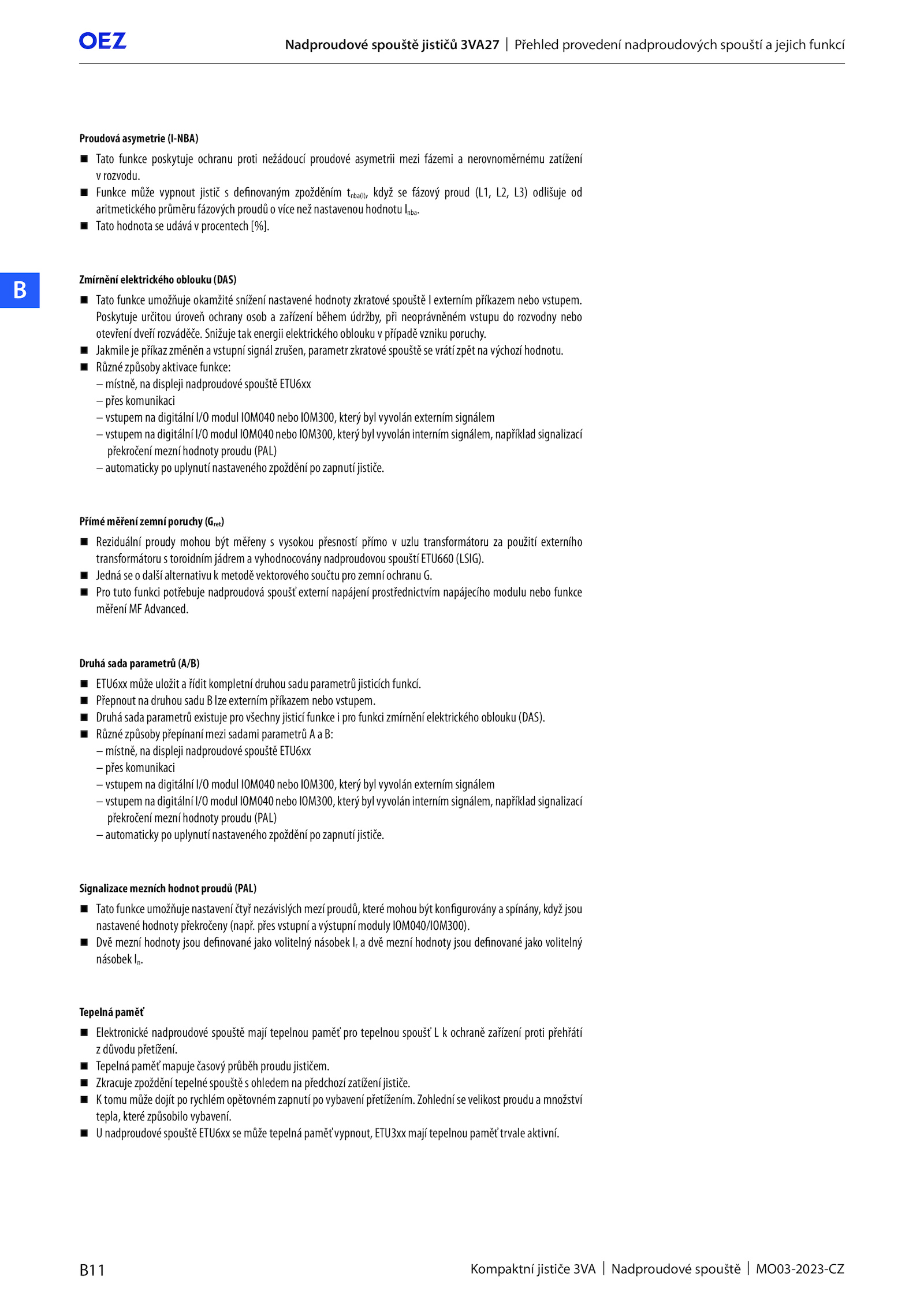

Nadproudové spouště jističů 3VA27 Přehled provedení nadproudových spouští jejich funkcí . „ Tato hodnota udává procentech [%]. Snižuje tak energii elektrického oblouku případě vzniku poruchy. „ Reziduální proudy mohou být měřeny vysokou přesností přímo uzlu transformátoru použití externího transformátoru toroidním jádrem vyhodnocovány nadproudovou spouští ETU660 (LSIG). Poskytuje určitou úroveň ochrany osob zařízení během údržby, při neoprávněném vstupu rozvodny nebo otevření dveří rozváděče.B11 Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ B Proudová asymetrie (I-NBA) Zmírnění elektrického oblouku (DAS) Přímé měření zemní poruchy (Gret) Tepelná paměť Signalizace mezních hodnot proudů (PAL) Druhá sada parametrů (A/B) „ Tato funkce poskytuje ochranu proti nežádoucí proudové asymetrii mezi fázemi nerovnoměrnému zatížení v rozvodu. „ Různé způsoby přepínaní mezi sadami parametrů B: – místně, displeji nadproudové spouště ETU6xx – přes komunikaci – vstupem digitální I/O modul IOM040 nebo IOM300, který byl vyvolán externím signálem –vstupemnadigitálníI/OmodulIOM040neboIOM300,kterýbylvyvoláninternímsignálem,napříkladsignalizací překročení mezní hodnoty proudu (PAL) – automaticky uplynutí nastaveného zpoždění zapnutí jističe. „ Tepelná paměť mapuje časový průběh proudu jističem. „ Zkracuje zpoždění tepelné spouště ohledem předchozí zatížení jističe. „ Elektronické nadproudové spouště mají tepelnou paměť pro tepelnou spoušť ochraně zařízení proti přehřátí z důvodu přetížení. „ Druhá sada parametrů existuje pro všechny jisticí funkce pro funkci zmírnění elektrického oblouku (DAS). „ Tatofunkceumožňujenastaveníčtyřnezávislýchmezíproudů,kterémohoubýtkonfiguroványaspínány,kdyžjsou nastavené hodnoty překročeny (např. „ U nadproudové spouště ETU6xx může tepelná paměť vypnout, ETU3xx mají tepelnou paměť trvale aktivní. „ Pro tuto funkci potřebuje nadproudová spoušť externí napájení prostřednictvím napájecího modulu nebo funkce měření Advanced. přes vstupní výstupní moduly IOM040/IOM300). „ Jedná další alternativu metodě vektorového součtu pro zemní ochranu G. „ Různé způsoby aktivace funkce: – místně, displeji nadproudové spouště ETU6xx – přes komunikaci – vstupem digitální I/O modul IOM040 nebo IOM300, který byl vyvolán externím signálem –vstupemnadigitálníI/OmodulIOM040neboIOM300,kterýbylvyvoláninternímsignálem,napříkladsignalizací překročení mezní hodnoty proudu (PAL) – automaticky uplynutí nastaveného zpoždění zapnutí jističe. „ ETU6xx může uložit řídit kompletní druhou sadu parametrů jisticích funkcí. „ Jakmile příkaz změněn vstupní signál zrušen, parametr zkratové spouště vrátí zpět výchozí hodnotu. Zohlední velikost proudu množství tepla, které způsobilo vybavení. „ Přepnout druhou sadu lze externím příkazem nebo vstupem. „ Funkce může vypnout jistič definovaným zpožděním tnba(I), když fázový proud (L1, L2, L3) odlišuje od aritmetického průměru fázových proudů více než nastavenou hodnotu Inba. „ K tomu může dojít rychlém opětovném zapnutí vybavení přetížením. „ Tato funkce umožňuje okamžité snížení nastavené hodnoty zkratové spouště externím příkazem nebo vstupem. „ Dvě mezní hodnoty jsou definované jako volitelný násobek dvě mezní hodnoty jsou definované jako volitelný násobek In
