Poznámky redaktora
.
Jištění motorů, pouze zkratová spoušť Odpínání Měření
U
I
P
S
Q
PF
E
f
Je-li jistič 3VA vybaven pouze zkratovou spouští,
při ochraně motoru plní pouze funkci ochrany proti
zkratu.
Jističe 3VA2 určené pro jištění motorů jsou navrženy
pro optimální ochranu přímé spouštění třífázových
asynchronních motorů kotvou nakrátko, jsou citlivé na
výpadek fáze, mají trvale aktivní tepelnou paměť.
U měřicích funkcí detekován aktuální proud
pomocí transformátorů proudu nebo pomocí
Rogowského cívek. Zkratová
spoušť musí umožnit nastavení velice nízkých násobků
jmenovitého proudu (1,5x In/Ir).
Naměřená hodnota zpracována pomocí
elektronické nadproudové spouště může být
zobrazena displeji.
Pro odpínání používají odpínače, které najdou
uplatnění těchto aplikacích:
– odpínače podružných nebo koncových rozváděčích
– spojky přípojnic
– odpínače pro skupiny strojů, např.
Odpínače nemají nadproudové spouště, proto musí
být před každým odpínačem jistič nebo pojistky. jako odpínače pro
účely údržby oprav
– ovládací odpínací prvek pro kabely, pasy skupiny
přístrojů
– splňuje podmínky pro bezpečné odpojení
– použití jako hlavní vypínač
– oddělování malých rozvodných sítí průmyslových/
/komerčních budovách
– odpínání zátěží.A
Nadproudové spouště MO03-2023-CZ

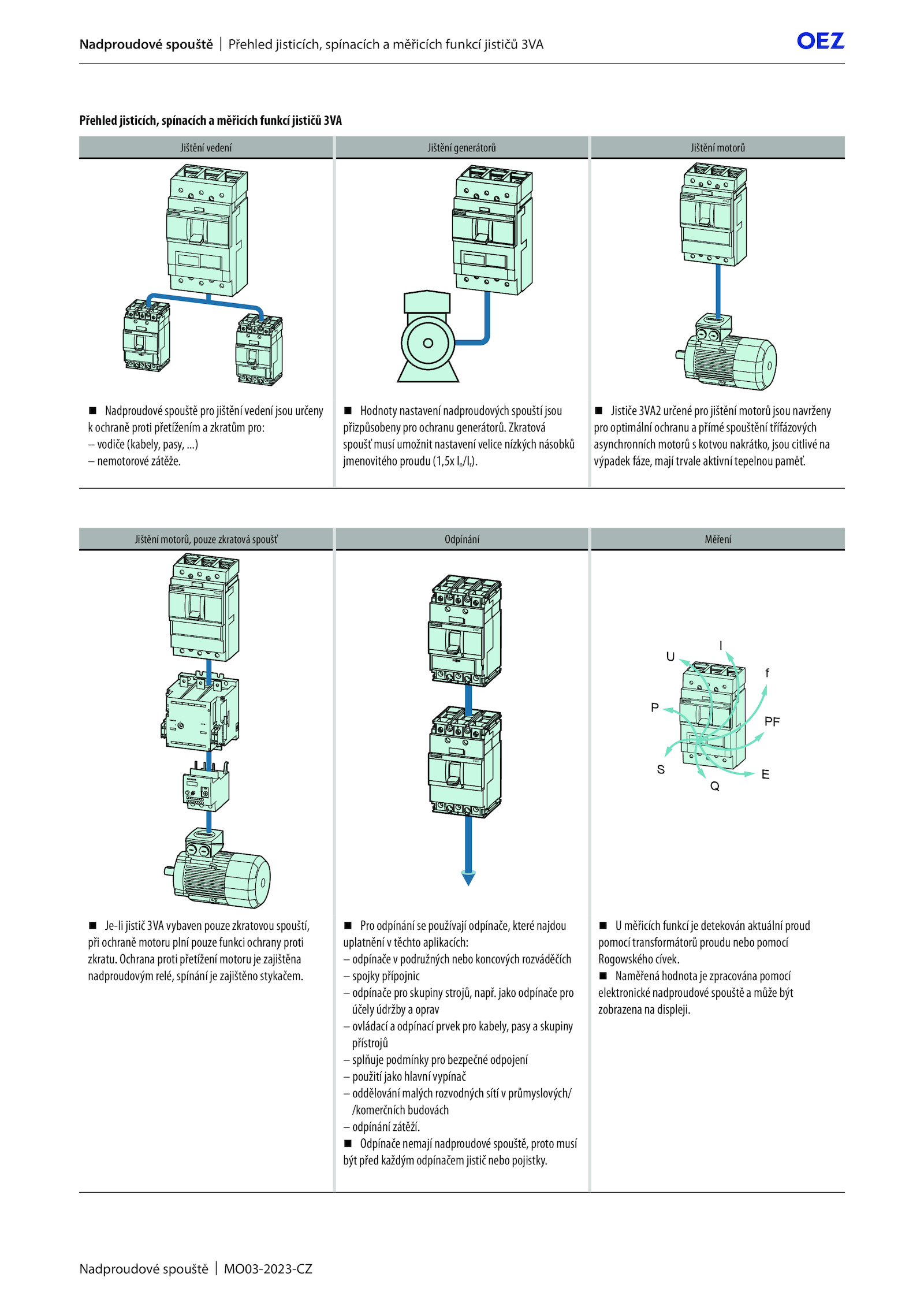

Přehled jisticích, spínacích měřicích funkcí jističů 3VA
Jištění vedení Jištění generátorů Jištění motorů
Nadproudové spouště pro jištění vedení jsou určeny
k ochraně proti přetížením zkratům pro:
– vodiče (kabely, pasy, . Ochrana proti přetížení motoru zajištěna
nadproudovým relé, spínání zajištěno stykačem.)
– nemotorové zátěže.
Hodnoty nastavení nadproudových spouští jsou
přizpůsobeny pro ochranu generátorů.
Nadproudové spouště Přehled jisticích, spínacích měřicích funkcí jističů 3VA
.
