Poznámky redaktora
Nastavení možné, pouze pokud elektronická nadproudová
spoušť aktivní:
– proud jedné fázi větší než In
– nebo připojí jeden následujících zdrojů externího napájení 24V:
– napájecí modul
– komunikační modul COM060
– rozšiřující modul funkcí EFB300
– testerTD300 neboTD500.
Tepelná paměť aktivní, lze vypnout.
PropotřebykomunikaceaměřenísevyužívajíjističeselektronickýminadproudovýmispouštěmiETU5xxaETU8xx.. Potenciálové svorky jsou
integrovány uvnitř jističe, 3pólových potenciálová svorka pro vodič připojuje externě, pokud potřeba.
Selektivní spoušť (S) nastavitelná hodnota proudu Isd času tsd.
ETU8xx obsahuje navíc potenciálové svorky pro potřeby měření napětí výkonů.A44

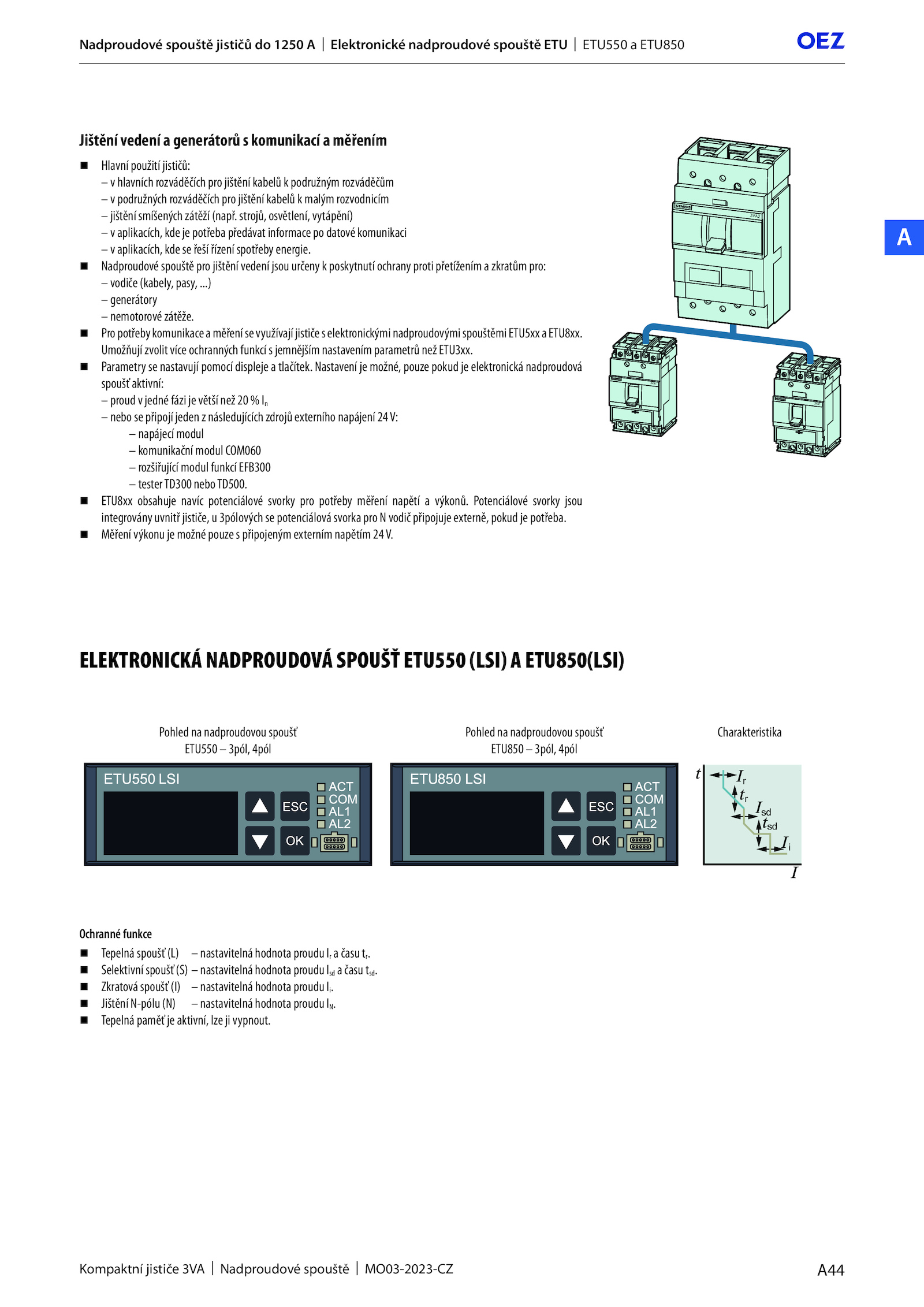

Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
A
Jištění vedení generátorů komunikací měřením
Hlavní použití jističů:
– hlavních rozváděčích pro jištění kabelů podružným rozváděčům
– podružných rozváděčích pro jištění kabelů malým rozvodnicím
– jištění smíšených zátěží (např. strojů, osvětlení, vytápění)
– aplikacích, kde potřeba předávat informace datové komunikaci
– aplikacích, kde řeší řízení spotřeby energie.
Parametry nastavují pomocí displeje tlačítek.
Umožňují zvolit více ochranných funkcí jemnějším nastavením parametrů než ETU3xx.
Nadproudové spouště pro jištění vedení jsou určeny poskytnutí ochrany proti přetížením zkratům pro:
– vodiče (kabely, pasy, .
Nadproudové spouště jističů 1250 Elektronické nadproudové spouště ETU ETU550 ETU850
.)
– generátory
– nemotorové zátěže.
Měření výkonu možné pouze připojeným externím napětím 24V..
Zkratová spoušť (I) nastavitelná hodnota proudu Ii.
Jištění N-pólu (N) nastavitelná hodnota proudu IN.
ELEKTRONICKÁ NADPROUDOVÁ SPOUŠŤ ETU550 (LSI) ETU850(LSI)
Pohled nadproudovou spoušť
ETU550 3pól, 4pól
Pohled nadproudovou spoušť
ETU850 3pól, 4pól
Charakteristika
r
i
sd
r
sd
Ochranné funkce
Tepelná spoušť (L) nastavitelná hodnota proudu času tr
