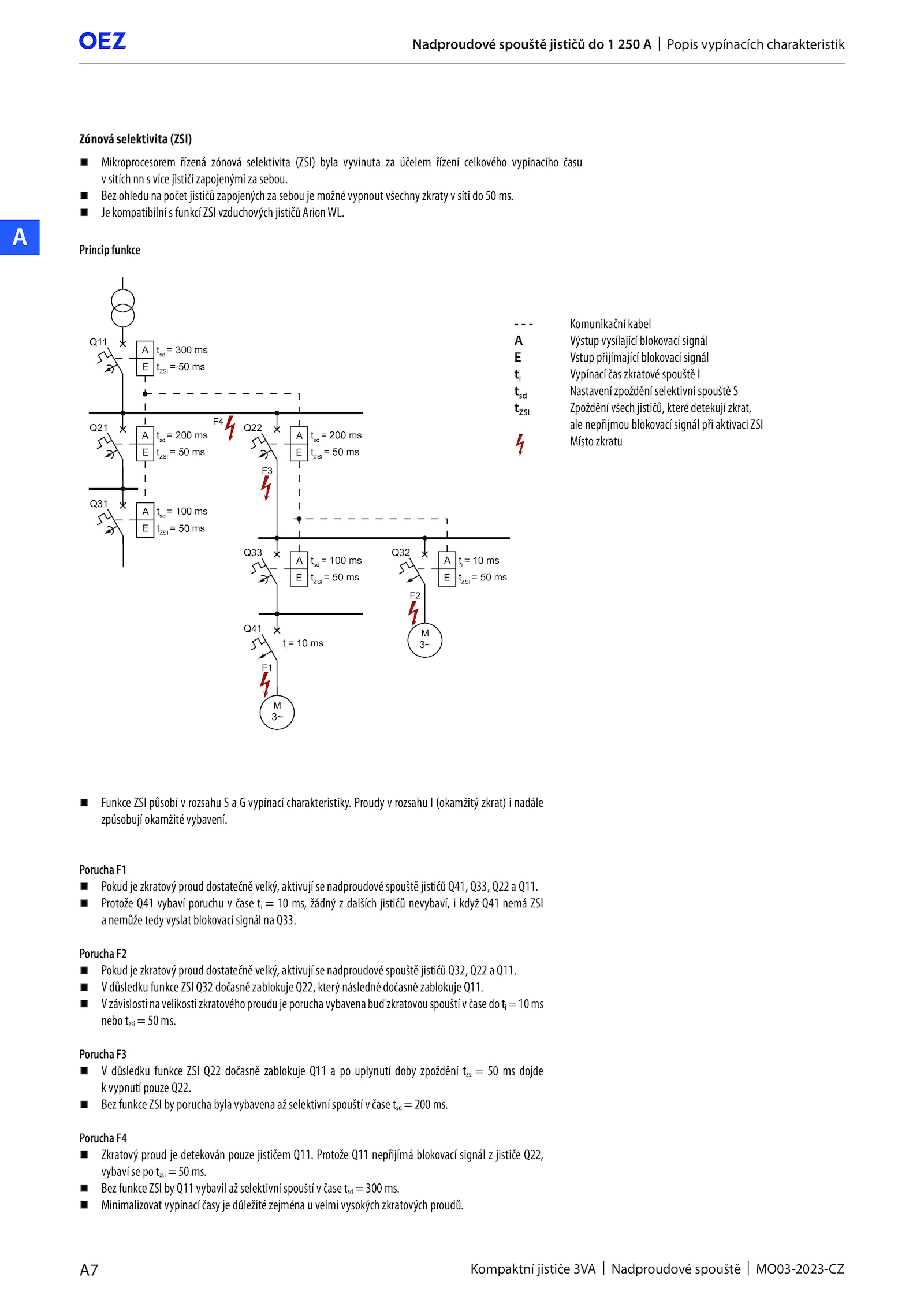

„Bez funkce ZSI porucha byla vybavena selektivní spouští čase tsd 200 ms. Porucha F1 „Pokud zkratový proud dostatečně velký, aktivují nadproudové spouště jističů Q41, Q33, Q22 Q11. „V důsledku funkce ZSI Q32 dočasně zablokuje Q22, který následně dočasně zablokuje Q11. „Funkce ZSI působí rozsahu vypínací charakteristiky. Princip funkce Q11 A E F4 F3 F1 tsd = 300 ms tZSI = ms tsd = 200 ms tZSI = ms Q21 A E tsd = 200 ms tZSI = ms Q22 A E tsd = 100 ms tZSI = ms Q31 A E ti = ms M 3~ F2 ti = ms tZSI = ms Q32 A M 3~ E tsd = 100 ms tZSI = ms Q33 A E Q41 - Komunikační kabel A Výstup vysílající blokovací signál E Vstup přijímající blokovací signál ti Vypínací čas zkratové spouště I tsd Nastavení zpoždění selektivní spouště S tZSI Zpoždění všech jističů, které detekují zkrat, ale nepřijmou blokovací signál při aktivaci ZSI Místo zkratu . „Bez funkce ZSI Q11 vybavil selektivní spouští čase tsd 300 ms. „Bez ohledu počet jističů zapojených sebou možné vypnout všechny zkraty síti ms. „Vzávislostinavelikostizkratovéhoproudujeporuchavybavenabuďzkratovouspouštívčasedoti =10ms nebo tzsi ms. Proudy rozsahu (okamžitý zkrat) nadále způsobují okamžité vybavení. „Minimalizovat vypínací časy důležité zejména velmi vysokých zkratových proudů. Porucha F4 „Zkratový proud detekován pouze jističem Q11. Porucha F3 „V důsledku funkce ZSI Q22 dočasně zablokuje Q11 uplynutí doby zpoždění tzsi dojde k vypnutí pouze Q22. „Je kompatibilní funkcí ZSI vzduchových jističů ArionWL. Protože Q11 nepřijímá blokovací signál jističe Q22, vybaví tzsi ms.Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ A Nadproudové spouště jističů 250 Popis vypínacích charakteristik Zónová selektivita (ZSI) „Mikroprocesorem řízená zónová selektivita (ZSI) byla vyvinuta účelem řízení celkového vypínacího času v sítích více jističi zapojenými sebou. Porucha F2 „Pokud zkratový proud dostatečně velký, aktivují nadproudové spouště jističů Q32, Q22 Q11. „Protože Q41 vybaví poruchu čase ms, žádný dalších jističů nevybaví, když Q41 nemá ZSI a nemůže tedy vyslat blokovací signál Q33
