E4
Kompaktní jističe 3VA Nadproudové spouště MO03-2023-CZ
E
Rozšiřující moduly funkcí Rozšiřující moduly funkcí pro jističe 3VA 250 A
DO vybavení přetížením (tepelnou spouští L), výjimka ETU310M, vypnutý.
DO vybavení zkratem (selektivní nebo zkratovou spouští nebo I). spouští nebo I
(umožňuje rozlišit vybavení mezi přetížením zkratem)
Vybavení elektronickou nadproudovou spouští
Signalizace AL1 (90 Ir)
Signalizace AL2 (105 Ir)
Signalizace překročení teploty
Signalizace zemního spojení
Signalizace interní porucha ETU
Signalizace pro odpojení připojení zátěže
(díky těmto signálům možné automaticky odpojit
nebo připojit zátěž závislosti využití kapacity jističe 3VA)
Signalizace blížícího vybavení přetížením objeví 200 ms
před vybavením (například umožňuje uvést frekvenční měniče
do bezpečného stavu)
Dálkové ovládání
(např.
DO signalizace AL1 (90 Ir).
. pro ovládání motorového pohonu MO320 přes Ethernet)
Mezní hodnoty
Energetický pulz
Energie (činná, jalová)
Váha pulzu (kWh nebo kVArh)
Délka pulzu
Zónová selektivita ZSI
Řízení spotřeby
1)
Určeno pro elektronické nadproudové spouště určené pro jištění motorů (ETU350M, ETU550M, ETU860M).
Výchozí nastavení digitálních výstupů

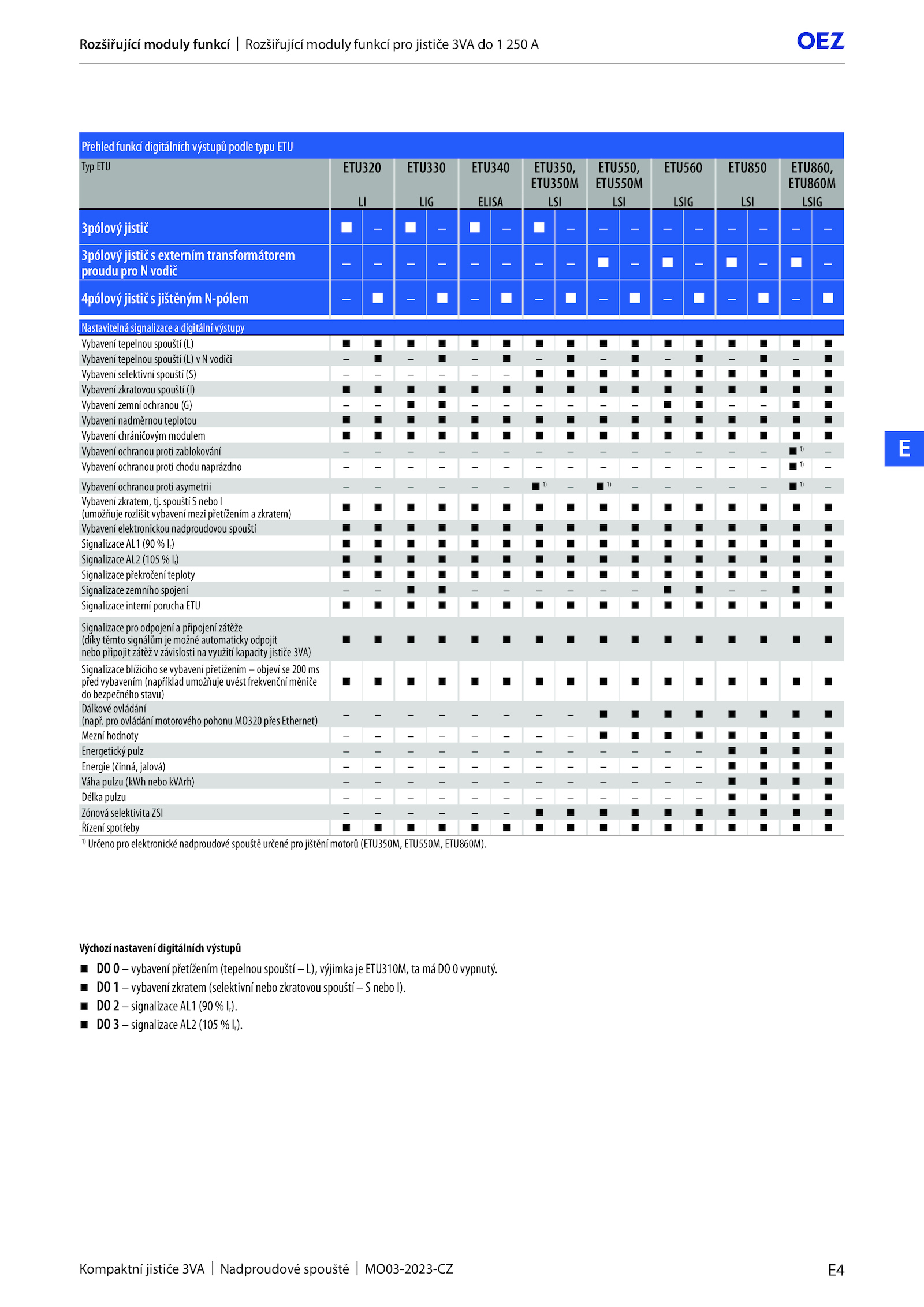

Přehled funkcí digitálních výstupů podle typu ETU
Typ ETU ETU320 ETU330 ETU340 ETU350,
ETU350M
ETU550,
ETU550M
ETU560 ETU850 ETU860,
ETU860M
LI LIG ELISA LSI LSI LSIG LSI LSIG
3pólový jistič –
3pólový jistič externím transformátorem
proudu pro vodič –
4pólový jistič jištěným N-pólem
Nastavitelná signalizace digitální výstupy
Vybavení tepelnou spouští (L)
Vybavení tepelnou spouští (L) vodiči
Vybavení selektivní spouští (S)
Vybavení zkratovou spouští (I)
Vybavení zemní ochranou (G)
Vybavení nadměrnou teplotou
Vybavení chráničovým modulem
Vybavení ochranou proti zablokování 1)
–
Vybavení ochranou proti chodu naprázdno 1)
–
Vybavení ochranou proti asymetrii 1)
– 1)
– 1)
–
Vybavení zkratem, tj.
DO signalizace AL2 (105 Ir)
