19
KABELOVÉ
ŽLABY
PLECHOVÉ
/
PLATE
CABLE
TRAYS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED G
LAKOVÁNÍ POLYESTER VNĚJŠÍ STRANY
SPRAYED COATING POLYESTER FROM THE EXTERNAL PART

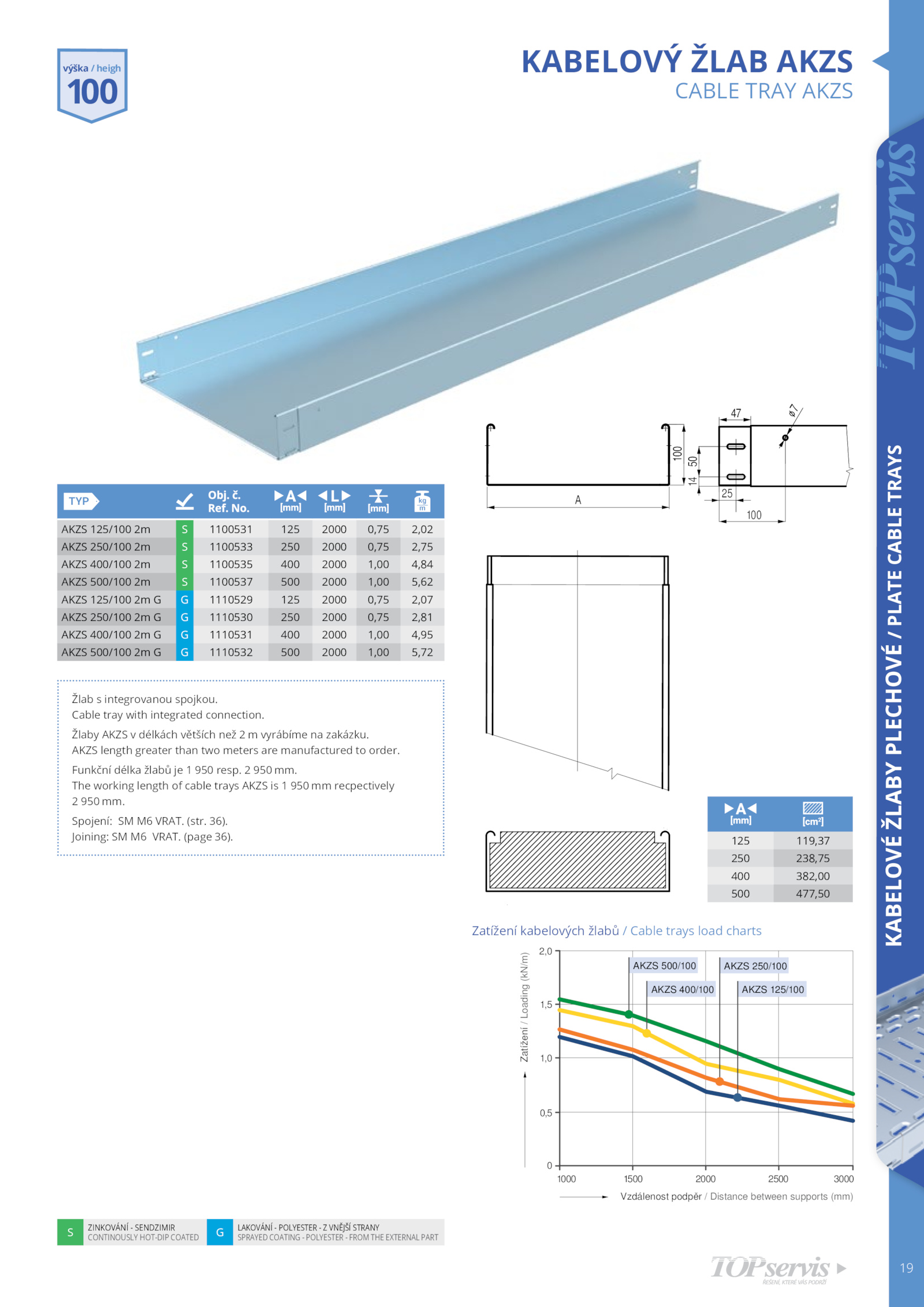

KABELOVÝ ŽLAB AKZS
CABLE TRAY AKZS
Zatížení kabelových žlabů Cable trays load charts
125 119,37
250 238,75
400 382,00
500 477,50
AKZS 125/100 1100531 125 2000 0,75 2,02
AKZS 250/100 1100533 250 2000 0,75 2,75
AKZS 400/100 1100535 400 2000 1,00 4,84
AKZS 500/100 1100537 500 2000 1,00 5,62
AKZS 125/100 1110529 125 2000 0,75 2,07
AKZS 250/100 1110530 250 2000 0,75 2,81
AKZS 400/100 1110531 400 2000 1,00 4,95
AKZS 500/100 1110532 500 2000 1,00 5,72
A
100
25
47
7
50
14
50
výška heigh
100
A
100
100
50
14
25
47
7
100
2,0
1,5
1,0
0,5
0
Zatížení
/
Loading
(kN/m)
1000 1500 2000 2500 3000
Vzdálenost podpěr Distance between supports (mm)
EKZ 500/100
EKZ 400/100
EKZ 250/100
EKZ 125/100
2,0
1,5
1,0
0,5
0
Zatížení
/
Loading
(kN/m)
1000 1500 2000 2500 3000
Vzdálenost podpěr Distance between supports (mm)
EKZS 500/100
EKZS 400/100
EKZS 250/100
EKZS 125/100
2,0
1,5
1,0
0,5
0
Zatížení
/
Loading
(kN/m)
1000 1500 2000 2500 3000
Vzdálenost podpěr Distance between supports (mm)
AKZS 500/100
AKZS 400/100
AKZS 250/100
AKZS 125/100
Žlab integrovanou spojkou.
Joining: VRAT.
AKZS length greater than two meters are manufactured order. 36). 950 mm.
Funkční délka žlabů 950 resp. (str. (page 36).
.
The working length cable trays AKZS 950 recpectively
2 950 mm.
Cable tray with integrated connection.
Spojení: VRAT.
Žlaby AKZS délkách větších než vyrábíme zakázku
