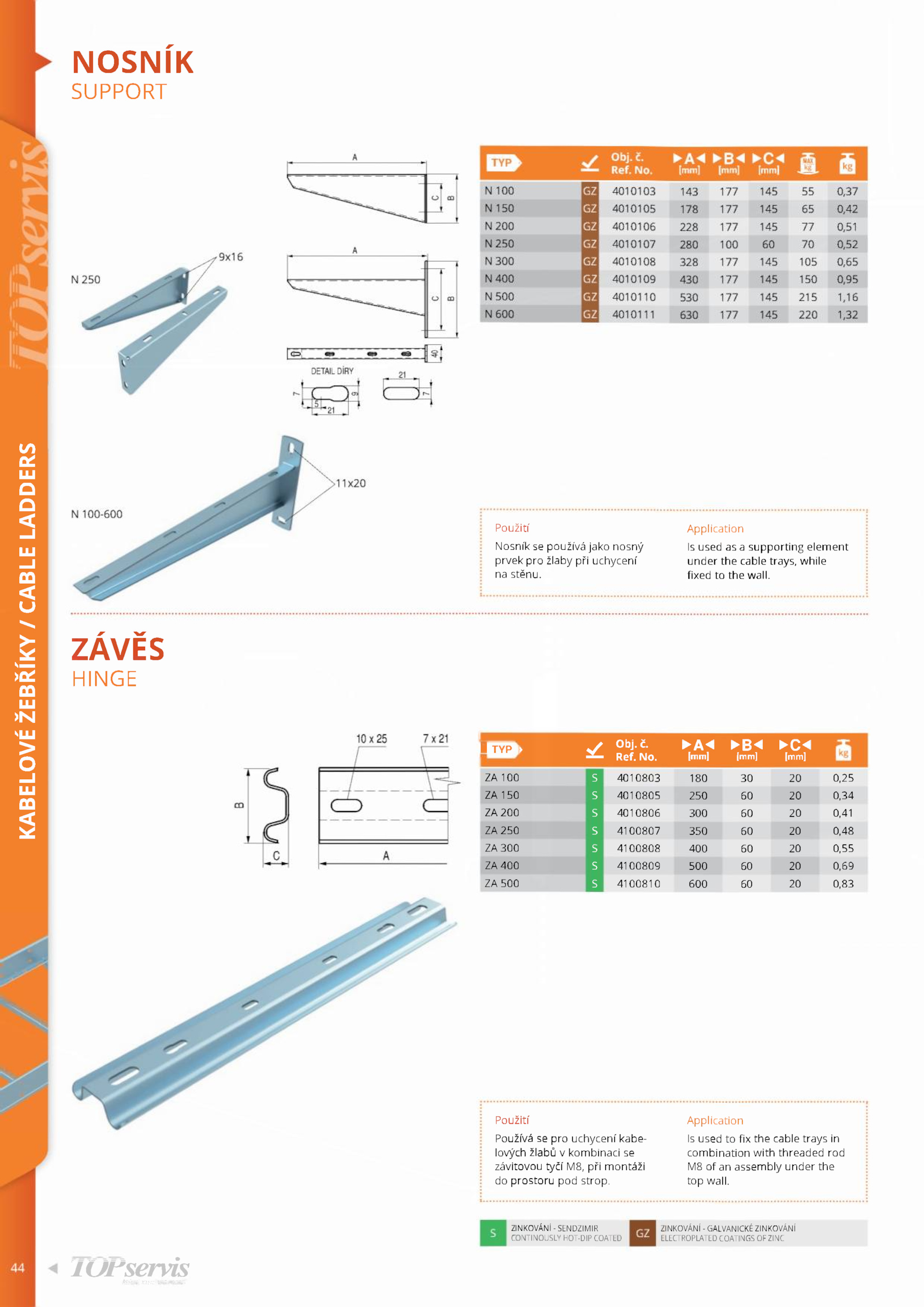

44 KABELOVÉ ŽEBŘÍKY / CABLE LADDERS S ZINKOVÁNÍ SENDZIMIR CONTINOUSLY HOT-DIP COATED GZ ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ ELECTROPLATED COATINGS ZINC NOSNÍK SUPPORT Použití Nosník používá jako nosný prvek pro žlaby při uchycení na stěnu. ZAVĚS DZ A C B 10 21 . Application Is used supporting element under the cable trays, while fixed the wall. Application Is used fix the cable trays in combination with threaded rod M8 assembly under the top wall. N 100 4010103 143 177 145 0,37 N 150 4010105 178 177 145 0,42 N 200 4010106 228 177 145 0,51 N 250 4010107 280 100 0,52 N 300 4010108 328 177 145 105 0,65 N 400 4010109 430 177 145 150 0,95 N 500 4010110 530 177 145 215 1,16 N 600 4010111 630 177 145 220 1,32 B C 7 7 5 21 21 9 A DETAIL DÍRY B C A 40 N 250 N 100-600 9x16 11x20 ZÁVĚS HINGE ZA 100 4010803 180 0,25 ZA 150 4010805 250 0,34 ZA 200 4010806 300 0,41 ZA 250 4100807 350 0,48 ZA 300 4100808 400 0,55 ZA 400 4100809 500 0,69 ZA 500 4100810 600 0,83 Použití Používá pro uchycení kabe- lových žlabů kombinaci se závitovou tyčí M8, při montáži do prostoru pod strop
