Application
Console used combination
with sterm for the screwless
assembly.assembly.
Použití
Pro zavěšení drátěného žlabu
pomocí jedné závitové tyče
Application
For hanging wire cable tray
using one threaded rod
B
A
C
B
A
∅D
Horní závěs drátěného žlabu 100 mm
Upper hinge for wire cabley tray 100 mm
Horní závěs drátěného žlabu 150 mm
Upper hinge for wire cabley tray 150 mm
Horní závěs drátěného žlabu 200-300 mm
Upper hinge for wire cabley tray 200-300 mm
.17
KABELOVÉ
ŽLABY
DRÁTĚNÉ
/
WIRE
CABLE
TRAYS
S
ZINKOVÁNÍ SENDZIMIR
CONTINOUSLY HOT-DIP COATED GZ
ZINKOVÁNÍ GALVANICKÉ ZINKOVÁNÍ
ELECTROPLATED COATINGS ZINC IN
NEREZ AISI 304
STAINLESS AISI 304

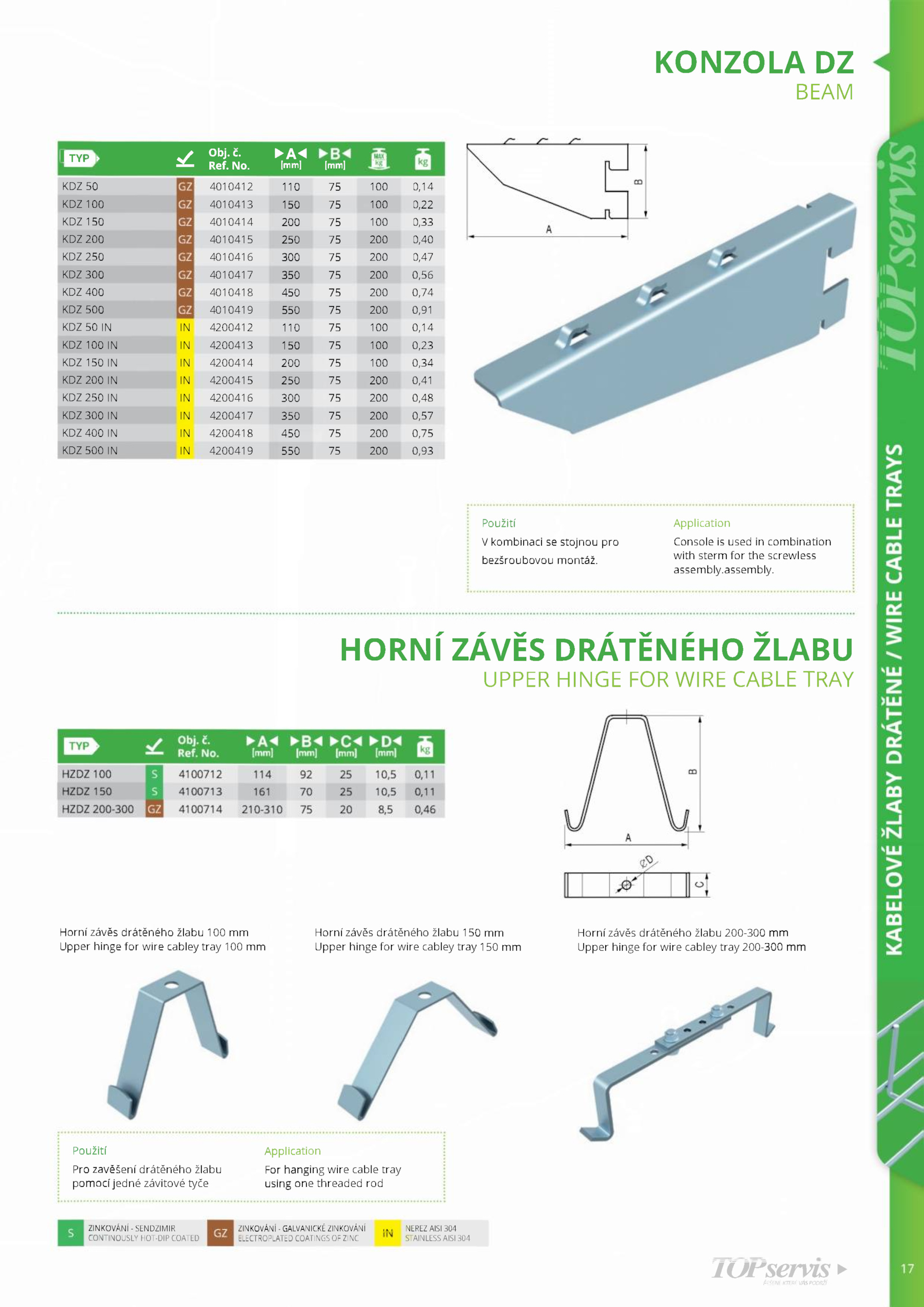

HORNÍ ZÁVĚS DRÁTĚNÉHO ŽLABU
UPPER HINGE FOR WIRE CABLE TRAY
KONZOLA DZ
BEAM
HZDZ 100 4100712 114 10,5 0,11
HZDZ 150 4100713 161 10,5 0,11
HZDZ 200-300 4100714 210-310 8,5 0,46
KDZ 4010412 110 100 0,14
KDZ 100 4010413 150 100 0,22
KDZ 150 4010414 200 100 0,33
KDZ 200 4010415 250 200 0,40
KDZ 250 4010416 300 200 0,47
KDZ 300 4010417 350 200 0,56
KDZ 400 4010418 450 200 0,74
KDZ 500 4010419 550 200 0,91
KDZ 4200412 110 100 0,14
KDZ 100 4200413 150 100 0,23
KDZ 150 4200414 200 100 0,34
KDZ 200 4200415 250 200 0,41
KDZ 250 4200416 300 200 0,48
KDZ 300 4200417 350 200 0,57
KDZ 400 4200418 450 200 0,75
KDZ 500 4200419 550 200 0,93
Použití
V kombinaci stojnou pro
bezšroubovou montáž
