DRŽÁKY
STOJEN,
PŘÍCHYTKY
.59

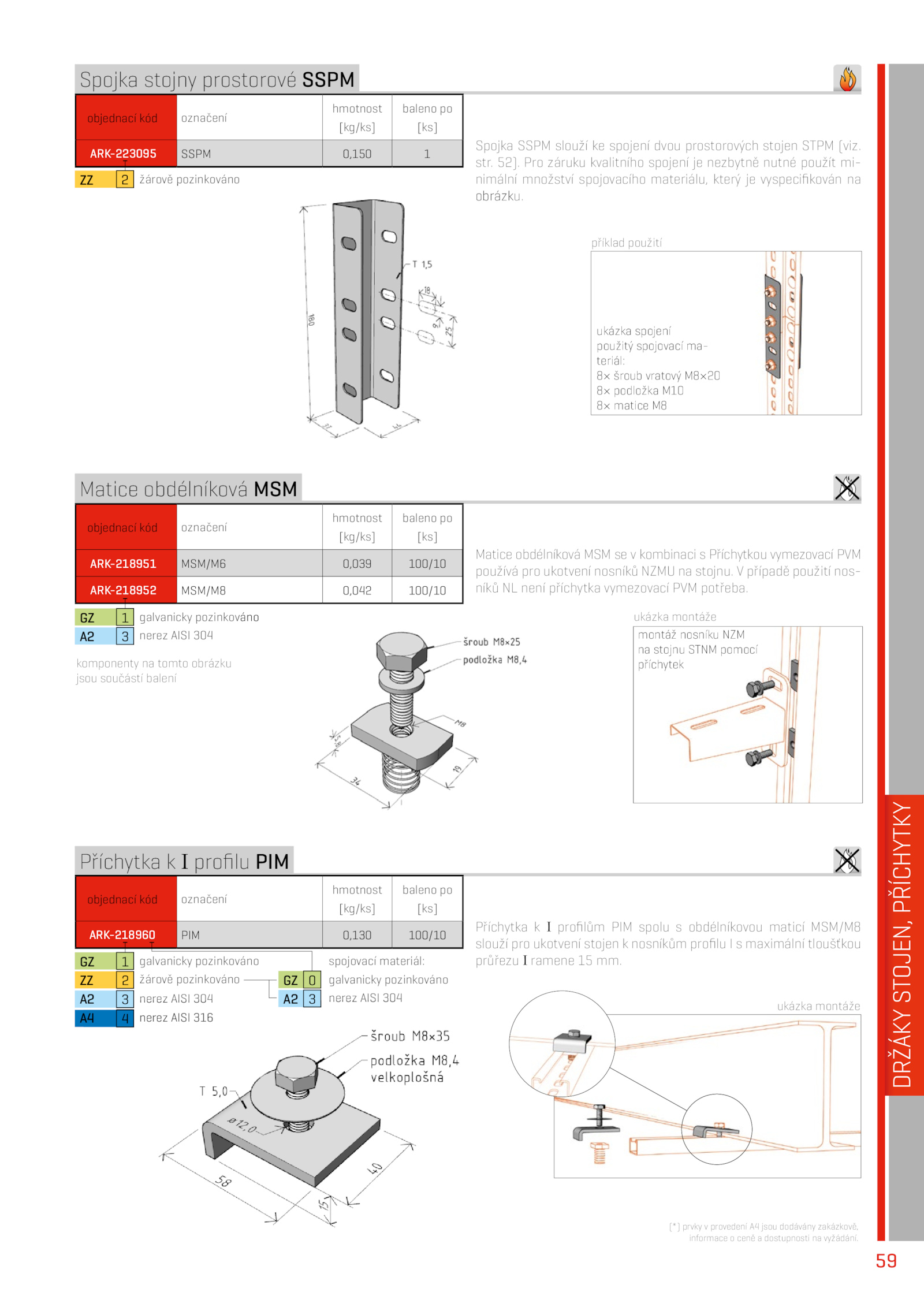

Příchytka profilu PIM
ukázka spojení
použitý spojovací ma-
teriál:
8× šroub vratový M8×20
8× podložka M10
8× matice M8
příklad použití
ukázka montáže
montáž nosníku NZM
na stojnu STNM pomocí
příchytek
ukázka montáže
Matice obdélníková MSM kombinaci Příchytkou vymezovací PVM
používá pro ukotvení nosníků NZMU stojnu.
objednací kód označení
hmotnost
[kg/ks]
baleno po
[ks]
ARK-218960 PIM 0,130 100/10
komponenty tomto obrázku
jsou součástí balení
Spojka stojny prostorové SSPM
Matice obdélníková MSM
objednací kód označení
hmotnost
[kg/ks]
baleno po
[ks]
ARK-223095 SSPM 0,150 1
objednací kód označení
hmotnost
[kg/ks]
baleno po
[ks]
ARK-218951 MSM/M6 0,039 100/10
ARK-218952 MSM/M8 0,042 100/10
(*) prvky provedení jsou dodávány zakázkově,
informace ceně dostupnosti vyžádání.
Spojka SSPM slouží spojení dvou prostorových stojen STPM (viz. 52).
Příchytka profilům PIM spolu obdélníkovou maticí MSM/M8
slouží pro ukotvení stojen nosníkům profilu maximální tloušťkou
průřezu ramene mm. případě použití nos-
níků není příchytka vymezovací PVM potřeba
