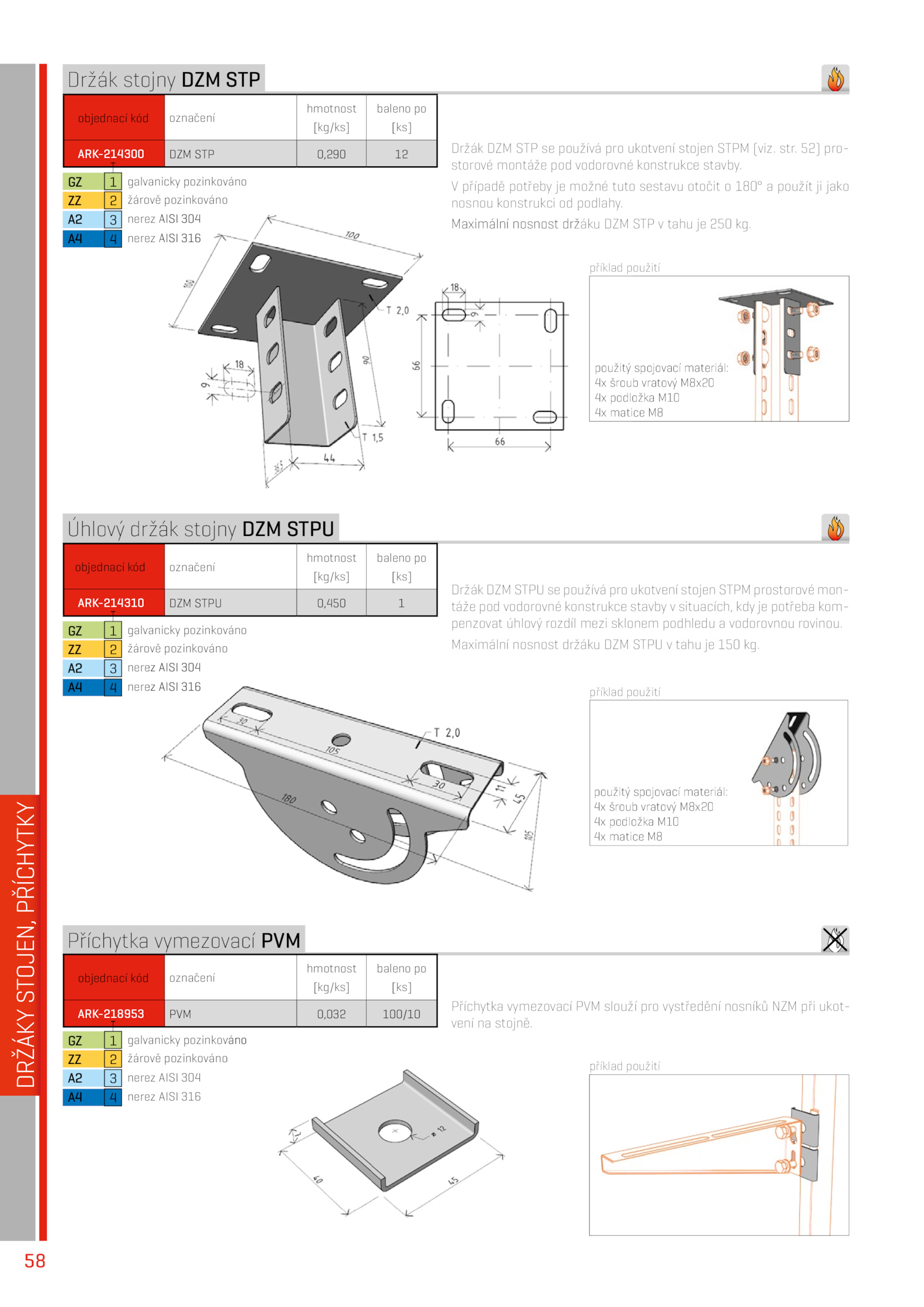

52) pro- storové montáže pod vodorovné konstrukce stavby. Maximální nosnost držáku DZM STPU tahu 150 kg. Maximální nosnost držáku DZM STP tahu 250 kg. V případě potřeby možné tuto sestavu otočit 180° použít jako nosnou konstrukci podlahy. Držák stojny DZM STP Úhlový držák stojny DZM STPU objednací kód označení hmotnost [kg/ks] baleno po [ks] ARK-214300 DZM STP 0,290 12 2 ZZ 1 GZ galvanicky pozinkováno žárově pozinkováno 3 nerez AISI 304 A2 4 nerez AISI 316 A4 objednací kód označení hmotnost [kg/ks] baleno po [ks] ARK-214310 DZM STPU 0,450 1 2 ZZ 1 GZ galvanicky pozinkováno žárově pozinkováno 3 nerez AISI 304 A2 4 nerez AISI 316 A4 Příchytka vymezovací PVM objednací kód označení hmotnost [kg/ks] baleno po [ks] ARK-218953 PVM 0,032 100/10 2 ZZ 1 GZ galvanicky pozinkováno žárově pozinkováno 3 nerez AISI 304 A2 4 nerez AISI 316 A4 DRŽÁKY STOJEN, PŘÍCHYTKY . příklad použití použitý spojovací materiál: 4x šroub vratový M8x20 4x podložka M10 4x matice M8 použitý spojovací materiál: 4x šroub vratový M8x20 4x podložka M10 4x matice M8 příklad použití Držák DZM STP používá pro ukotvení stojen STPM (viz.58 příklad použití Příchytka vymezovací PVM slouží pro vystředění nosníků NZM při ukot- vení stojně. Držák DZM STPU používá pro ukotvení stojen STPM prostorové mon- táže pod vodorovné konstrukce stavby situacích, kdy potřeba kom- penzovat úhlový rozdíl mezi sklonem podhledu vodorovnou rovinou. str
