Svítidlo schváleno
FTZÚ Ostrava Radvanice (certifikát typu FTZÚ ATEX 0080X).
Uchycení: Přímé uchycení strop stěnu osvětlovaného prostoru pomocí
dvou samostatných úchytných per (standardní výbava). Zavěšení pomocí
závěsných M8
Připojení: Bezšroubová třípólová svorkovnice, max.
Předřadník: elektronický 110 254 50/60 AC
elektronický 220 250 DC
Těleso: Plastový materiál GRP (polyester plněný skelnými vlákny), vlákna RAL 7035
Kryt: (polykarbonát), barva transparentní.vyrtych.151

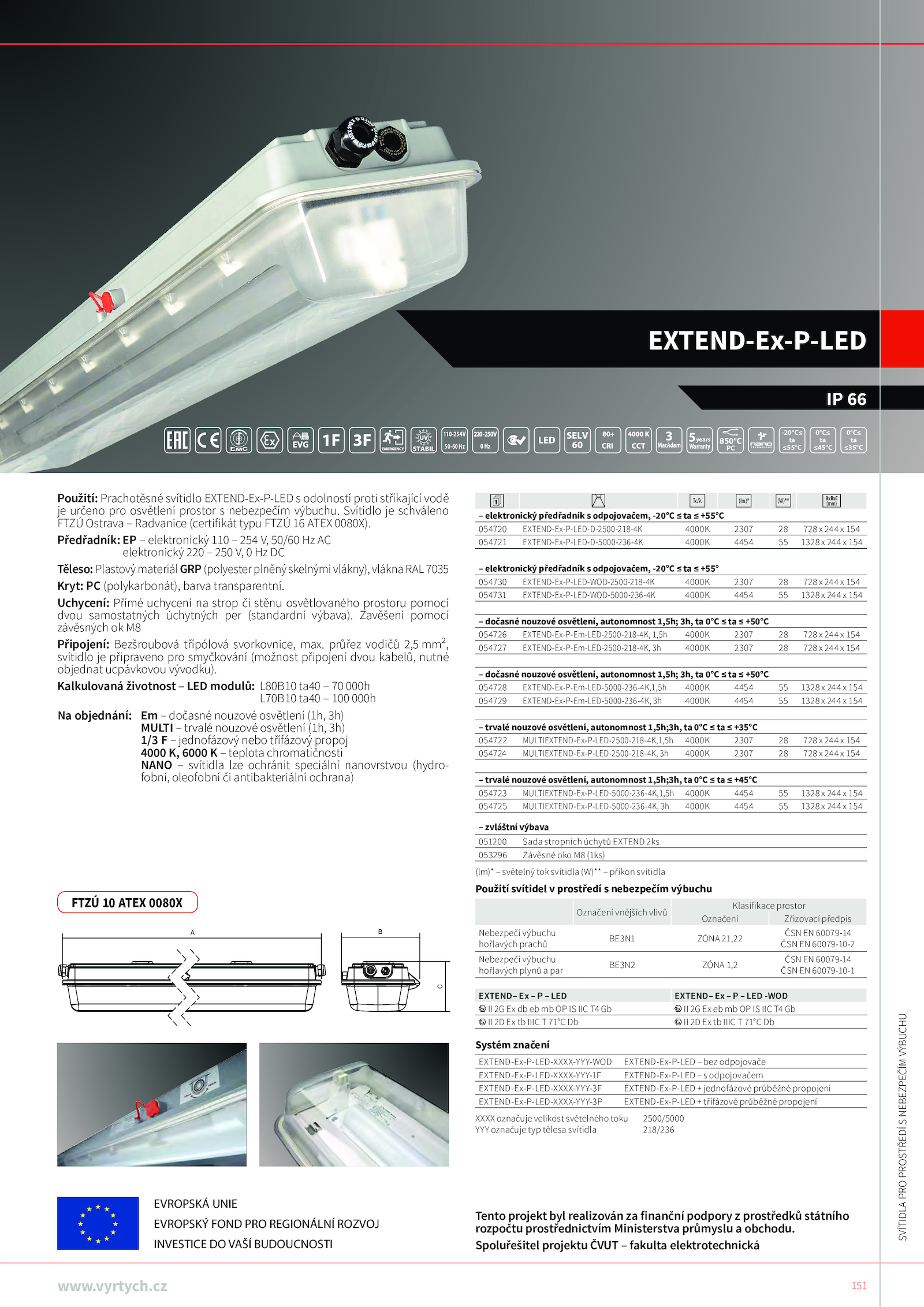

EXTEND-Ex-P-LED
FTZÚ ATEX 0080X
A B
C
IP 66
-20°C≤
ta
≤55°C
0°C≤
ta
≤45°C
0°C≤
ta
≤35°C
110-254V
50-60Hz
3
MacAdam
5years
Warranty
850°C
PC
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
www.cz
Tc/λ (Im)* (W)** AxBxC
(mm)
– elektronický předřadník odpojovačem, -20°C +55°C
054720 EXTEND-Ex-P-LED-D-2500-218-4K 4000K 2307 728 244 154
054721 EXTEND-Ex-P-LED-D-5000-236-4K 4000K 4454 1328 244 154
– elektronický předřadník odpojovačem, -20°C +55°
054730 EXTEND-Ex-P-LED-WOD-2500-218-4K 4000K 2307 728 244 154
054731 EXTEND-Ex-P-LED-WOD-5000-236-4K 4000K 4454 1328 244 154
– dočasné nouzové osvětlení, autonomnost 1,5h; 3h, 0°C +50°C
054726 EXTEND-Ex-P-Em-LED-2500-218-4K, 1,5h 4000K 2307 728 244 154
054727 EXTEND-Ex-P-Em-LED-2500-218-4K, 4000K 2307 728 244 154
– dočasné nouzové osvětlení, autonomnost 1,5h; 3h, 0°C +50°C
054728 EXTEND-Ex-P-Em-LED-5000-236-4K,1,5h 4000K 4454 1328 244 154
054729 EXTEND-Ex-P-Em-LED-5000-236-4K, 4000K 4454 1328 244 154
– trvalé nouzové osvětlení, autonomnost 1,5h;3h, 0°C +35°C
054722 MULTIEXTEND-Ex-P-LED-2500-218-4K,1,5h 4000K 2307 728 244 154
054724 MULTIEXTEND-Ex-P-LED-2500-218-4K, 4000K 2307 728 244 154
– trvalé nouzové osvětlení, autonomnost 1,5h;3h, 0°C +45°C
054723 MULTIEXTEND-Ex-P-LED-5000-236-4K,1,5h 4000K 4454 1328 244 154
054725 MULTIEXTEND-Ex-P-LED-5000-236-4K, 4000K 4454 1328 244 154
– zvláštní výbava
051200 Sada stropních úchytů EXTEND 2ks
053296 Závěsné oko (1ks)
(lm)* světelný tok svítidla (W)** příkon svítidla
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21,22
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 1,2
ČSN 60079-14
ČSN 60079-10-1
EXTEND– LED EXTEND– LED -WOD
II IIC IIC Gb
II IIIC 71°C IIIC 71°C Db
Systém značení
EXTEND-Ex-P-LED-XXXX-YYY-WOD EXTEND-Ex-P-LED bez odpojovače
EXTEND-Ex-P-LED-XXXX-YYY-1F EXTEND-Ex-P-LED odpojovačem
EXTEND-Ex-P-LED-XXXX-YYY-3F EXTEND-Ex-P-LED jednofázové průběžné propojení
EXTEND-Ex-P-LED-XXXX-YYY-3P EXTEND-Ex-P-LED třífázové průběžné propojení
XXXX označuje velikost světelného toku 2500/5000
YYY označuje typ tělesa svítidla 218/236
EVROPSKÁ UNIE
EVROPSKÝ FOND PRO REGIONÁLNÍ ROZVOJ
INVESTICE VAŠÍ BUDOUCNOSTI
Použití: Prachotěsné svítidlo EXTEND-Ex-P-LED odolností proti stříkající vodě
je určeno pro osvětlení prostor nebezpečím výbuchu. průřez vodičů 2,5 mm²,
svítidlo připraveno pro smyčkování (možnost připojení dvou kabelů, nutné
objednat ucpávkovou vývodku).
Spoluřešitel projektu ČVUT fakulta elektrotechnická
.
Kalkulovaná životnost LED modulů: L80B10 ta40 000h
L70B10 ta40 100 000h
Na objednání: dočasné nouzové osvětlení (1h, 3h)
MULTI trvalé nouzové osvětlení (1h, 3h)
1/3 jednofázový nebo třífázový propoj
4000 6000 teplota chromatičnosti
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
Tento projekt byl realizován finanční podpory prostředků státního
rozpočtu prostřednictvím Ministerstva průmyslu obchodu
