152

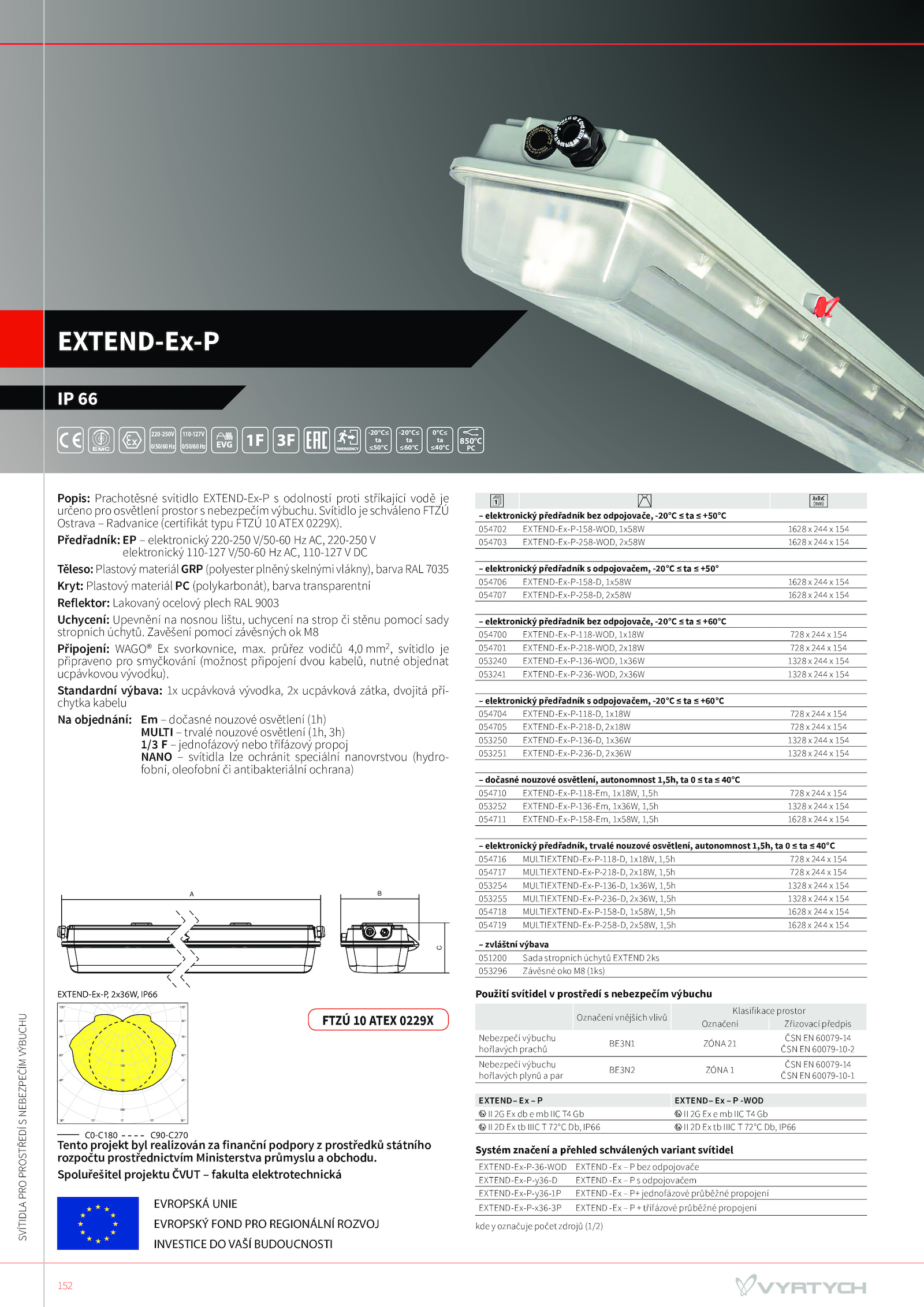

EXTEND-Ex-P
A B
C
EXTEND-Ex-P, 2x36W, IP66
80
120
160
240
0° 15° 30°
45°
60°
75°
90°
105°
105°
90°
75°
60°
45°
30° 15° 0°
C90-C270
C0-C180
FTZÚ ATEX 0229X
IP 66
850°C
PC
110-127V
0/50/60Hz
220-250V
0/50/60Hz
-20°C≤
ta
≤50°C
-20°C≤
ta
≤60°C
0°C≤
ta
≤40°C
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
Popis: Prachotěsné svítidlo EXTEND-Ex-P odolností proti stříkající vodě je
určeno pro osvětlení prostor nebezpečím výbuchu. Svítidlo schváleno FTZÚ
Ostrava Radvanice (certifikát typu FTZÚ ATEX 0229X).
Standardní výbava: ucpávková vývodka, ucpávková zátka, dvojitá pří-
chytka kabelu
Na objednání: dočasné nouzové osvětlení (1h)
MULTI trvalé nouzové osvětlení (1h, 3h)
1/3 jednofázový nebo třífázový propoj
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
AxBxC
(mm)
– elektronický předřadník bez odpojovače, -20°C +50°C
054702 EXTEND-Ex-P-158-WOD, 1x58W 1628 244 154
054703 EXTEND-Ex-P-258-WOD, 2x58W 1628 244 154
– elektronický předřadník odpojovačem, -20°C +50°
054706 EXTEND-Ex-P-158-D, 1x58W 1628 244 154
054707 EXTEND-Ex-P-258-D, 2x58W 1628 244 154
– elektronický předřadník bez odpojovače, -20°C +60°C
054700 EXTEND-Ex-P-118-WOD, 1x18W 728 244 154
054701 EXTEND-Ex-P-218-WOD, 2x18W 728 244 154
053240 EXTEND-Ex-P-136-WOD, 1x36W 1328 244 154
053241 EXTEND-Ex-P-236-WOD, 2x36W 1328 244 154
– elektronický předřadník odpojovačem, -20°C +60°C
054704 EXTEND-Ex-P-118-D, 1x18W 728 244 154
054705 EXTEND-Ex-P-218-D, 2x18W 728 244 154
053250 EXTEND-Ex-P-136-D, 1x36W 1328 244 154
053251 EXTEND-Ex-P-236-D, 2x36W 1328 244 154
– dočasné nouzové osvětlení, autonomnost 1,5h, 40°C
054710 EXTEND-Ex-P-118-Em, 1x18W, 1,5h 728 244 154
053252 EXTEND-Ex-P-136-Em, 1x36W, 1,5h 1328 244 154
054711 EXTEND-Ex-P-158-Em, 1x58W, 1,5h 1628 244 154
– elektronický předřadník, trvalé nouzové osvětlení, autonomnost 1,5h, 40°C
054716 MULTIEXTEND-Ex-P-118-D, 1x18W, 1,5h 728 244 154
054717 MULTIEXTEND-Ex-P-218-D, 2x18W, 1,5h 728 244 154
053254 MULTIEXTEND-Ex-P-136-D, 1x36W, 1,5h 1328 244 154
053255 MULTIEXTEND-Ex-P-236-D, 2x36W, 1,5h 1328 244 154
054718 MULTIEXTEND-Ex-P-158-D, 1x58W, 1,5h 1628 244 154
054719 MULTIEXTEND-Ex-P-258-D, 2x58W, 1,5h 1628 244 154
– zvláštní výbava
051200 Sada stropních úchytů EXTEND 2ks
053296 Závěsné oko (1ks)
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 1
ČSN 60079-14
ČSN 60079-10-1
EXTEND– EXTEND– -WOD
II IIC IIC Gb
II IIIC 72°C Db, IP66 IIIC 72°C Db, IP66
Systém značení přehled schválených variant svítidel
EXTEND-Ex-P-36-WOD EXTEND -Ex bez odpojovače
EXTEND-Ex-P-y36-D EXTEND -Ex odpojovačem
EXTEND-Ex-P-y36-1P EXTEND -Ex jednofázové průběžné propojení
EXTEND-Ex-P-x36-3P EXTEND -Ex třífázové průběžné propojení
kde označuje počet zdrojů (1/2)
EVROPSKÁ UNIE
EVROPSKÝ FOND PRO REGIONÁLNÍ ROZVOJ
INVESTICE VAŠÍ BUDOUCNOSTI
Tento projekt byl realizován finanční podpory prostředků státního
rozpočtu prostřednictvím Ministerstva průmyslu obchodu. Zavěšení pomocí závěsných M8
Připojení: WAGO® svorkovnice, max.
Předřadník: elektronický 220-250 V/50-60 AC, 220-250 V
elektronický 110-127 V/50-60 AC, 110-127 DC
Těleso: Plastový materiál GRP (polyester plněný skelnými vlákny), barva RAL 7035
Kryt: Plastový materiál (polykarbonát), barva transparentní
Reflektor: Lakovaný ocelový plech RAL 9003
Uchycení: Upevnění nosnou lištu, uchycení strop stěnu pomocí sady
stropních úchytů.
Spoluřešitel projektu ČVUT fakulta elektrotechnická
. průřez vodičů 4,0 mm2, svítidlo je
připraveno pro smyčkování (možnost připojení dvou kabelů, nutné objednat
ucpávkovou vývodku)
