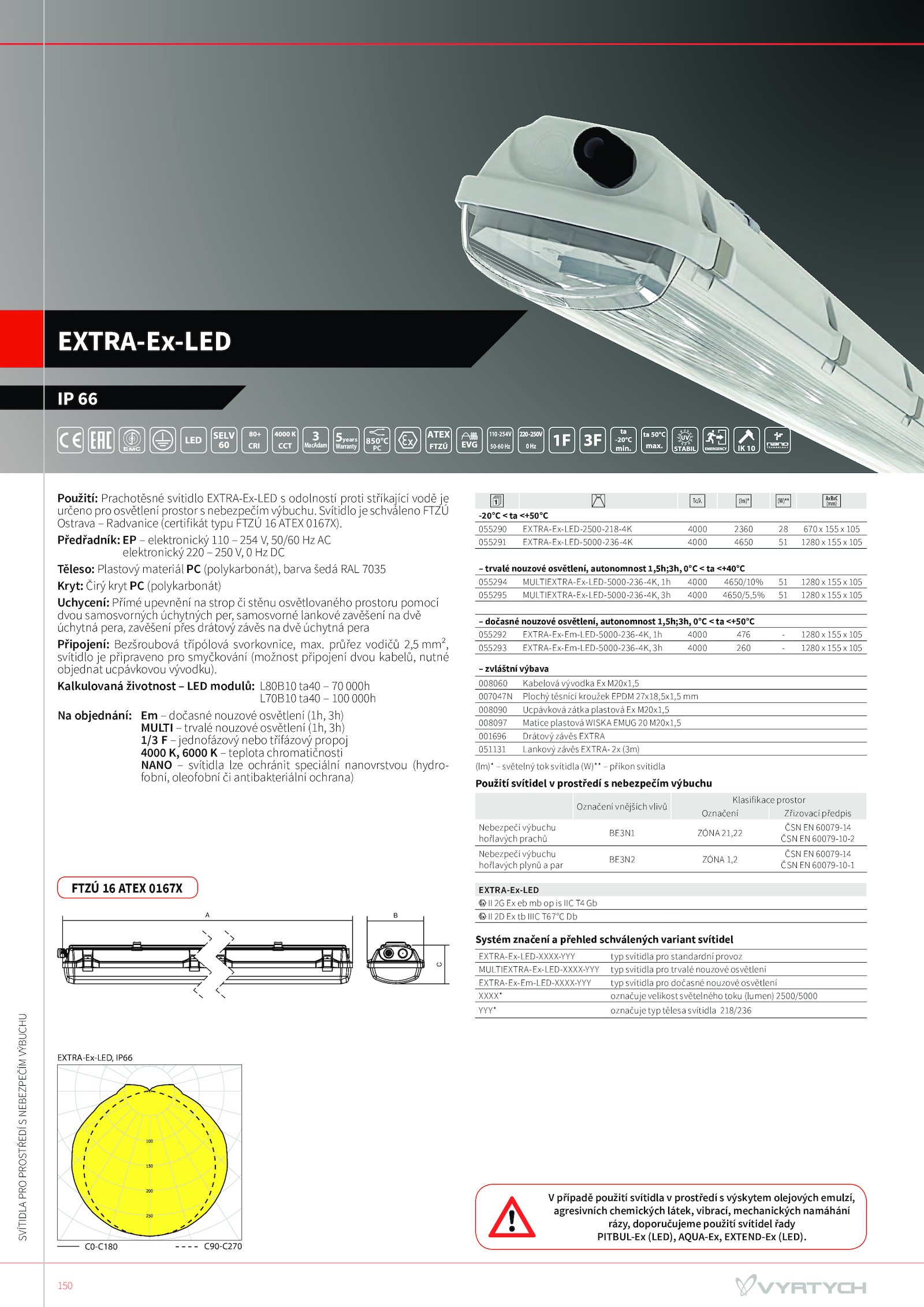

EXTRA-Ex-LED
A B
C
C90-C270
C0-C180
EXTRA-Ex-LED, IP66
IP 66
FTZÚ ATEX 0167X
3
MacAdam
5years
Warranty
850°C
PC
110-254V
50-60Hz
SVÍTIDLA
PRO
PROSTŘEDÍ
S
NEBEZPEČÍM
VÝBUCHU
Použití: Prachotěsné svítidlo EXTRA-Ex-LED odolností proti stříkající vodě je
určeno pro osvětlení prostor nebezpečím výbuchu. Svítidlo schváleno FTZÚ
Ostrava Radvanice (certifikát typu FTZÚ ATEX 0167X). průřez vodičů 2,5 mm²,
svítidlo připraveno pro smyčkování (možnost připojení dvou kabelů, nutné
objednat ucpávkovou vývodku).
Kalkulovaná životnost LED modulů: L80B10 ta40 000h
L70B10 ta40 100 000h
Na objednání: dočasné nouzové osvětlení (1h, 3h)
MULTI trvalé nouzové osvětlení (1h, 3h)
1/3 jednofázový nebo třífázový propoj
4000 6000 teplota chromatičnosti
NANO svítidla lze ochránit speciální nanovrstvou (hydro-
fobní, oleofobní antibakteriální ochrana)
Tc/λ (Im)* (W)** AxBxC
(mm)
-20°C <+50°C
055290 EXTRA-Ex-LED-2500-218-4K 4000 2360 670 155 105
055291 EXTRA-Ex-LED-5000-236-4K 4000 4650 1280 155 105
– trvalé nouzové osvětlení, autonomnost 1,5h;3h, 0°C <+40°C
055294 MULTIEXTRA-Ex-LED-5000-236-4K, 4000 4650/10% 1280 155 105
055295 MULTIEXTRA-Ex-LED-5000-236-4K, 4000 4650/5,5% 1280 155 105
– dočasné nouzové osvětlení, autonomnost 1,5h;3h, 0°C <+50°C
055292 EXTRA-Ex-Em-LED-5000-236-4K, 4000 476 1280 155 105
055293 EXTRA-Ex-Em-LED-5000-236-4K, 4000 260 1280 155 105
– zvláštní výbava
008060 Kabelová vývodka M20x1,5
007047N Plochý těsnící kroužek EPDM 27x18,5x1,5 mm
008090 Ucpávková zátka plastová M20x1,5
008097 Matice plastová WISKA EMUG M20x1,5
001696 Drátový závěs EXTRA
051131 Lankový závěs EXTRA- (3m)
(lm)* světelný tok svítidla (W)** příkon svítidla
Použití svítidel prostředí nebezpečím výbuchu
Označení vnějších vlivů
Klasifikace prostor
Označení Zřizovací předpis
Nebezpečí výbuchu
hořlavých prachů
BE3N1 ZÓNA 21,22
ČSN 60079-14
ČSN 60079-10-2
Nebezpečí výbuchu
hořlavých plynů par
BE3N2 ZÓNA 1,2
ČSN 60079-14
ČSN 60079-10-1
EXTRA-Ex-LED
II IIC Gb
II IIIC T67°C Db
Systém značení přehled schválených variant svítidel
EXTRA-Ex-LED-XXXX-YYY typ svítidla pro standardní provoz
MULTIEXTRA-Ex-LED-XXXX-YYY typ svítidla pro trvalé nouzové osvětlení
EXTRA-Ex-Em-LED-XXXX-YYY typ svítidla pro dočasné nouzové osvětlení
XXXX* označuje velikost světelného toku (lumen) 2500/5000
YYY* označuje typ tělesa svítidla 218/236
V případě použití svítidla prostředí výskytem olejových emulzí,
agresivních chemických látek, vibrací, mechanických namáhání
rázy, doporučujeme použití svítidel řady
PITBUL-Ex (LED), AQUA-Ex, EXTEND-Ex (LED).
Předřadník: elektronický 110 254 50/60 AC
elektronický 220 250 DC
Těleso: Plastový materiál (polykarbonát), barva šedá RAL 7035
Kryt: Čirý kryt (polykarbonát)
Uchycení: Přímé upevnění strop stěnu osvětlovaného prostoru pomocí
dvou samosvorných úchytných per, samosvorné lankové zavěšení dvě
úchytná pera, zavěšení přes drátový závěs dvě úchytná pera
Připojení: Bezšroubová třípólová svorkovnice, max
