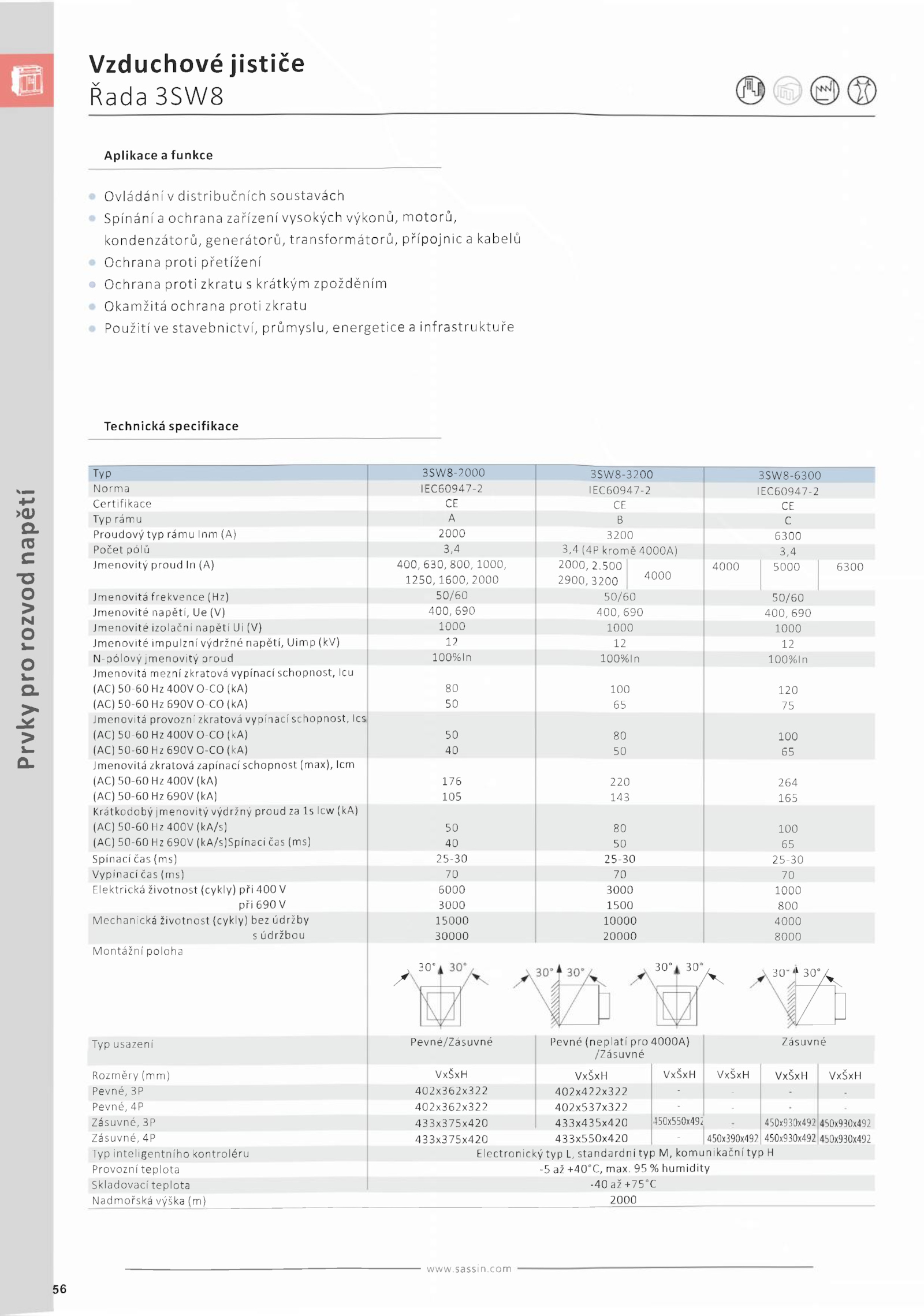

sassin.Vzduchové jističe
Řada 3SW8
Aplikace funkce
Ovládání distribučních soustavách
• Spínání ochrana zařízení vysokých výkonů, motorů,
kondenzátorů, generátorů, transformátorů, přípojnic kabelů
• Ochrana proti přetížení
• Ochrana proti zkratu krátkým zpožděním
Okamžitá ochrana proti zkratu
Použití stavebnictví, průmyslu, energetice infrastruktuře
Technická specifikace
Prvky
pro
rozvod
napětí
Nadmořská výška (m)________________________________________________________________________2000
Typ 3SW8-2000 3SW8-3200 3SW8-6300
Norma EC60947-2 IEC60947-2 IEC60947-2
Certifikace CE
Typ rámu C
Proudový typ rámu Inm (A) 2000 3200 6300
Počet pólů 3,4 3,4 (4P kromě 4000A) 3,4
Jmenovitý proud (A) 400, 630, 800, 1000,
1250, 1600, 2000
2000, 2.
‘ 30/*\ 30“
a
Typ usazení Pevné/Zásuvné Pevné (neplatí pro 4000A)
/Zásuvné
Zásuvné
Rozměry (mm) VxŠxH VxŠxH VxŠxH VxŠxH VxŠxH VxŠxH
Pevné, 402x362x322 402x422x322 -
Pevné, 402x362x322 402x537x322 -
Zásuvné, 433x375x420 433x435x420 150x550x492 450x930x492 450x930x492
Zásuvné, 433x375x420 433x550x420 450x390x492 450x930x492 450x930x492
Typ inteligentního kontroléru Electronickýtyp standardní typ komunikační typ H
Provozní teplota +40°C, max. humidity
Skladovací teplota -40až+75°C
---------------------------------------------------------------------------------------- www.com
56
.500
2900,3200 4000
4000 5000 6300
Jmenovitá frekvence (Hz) 50/60 50/60 50/60
Jmenovité napěti, (V) 400, 690 400, 690 400, 690
Jmenovité izolační napětí (V) 1000 1000 1000
Jmenovité impulzní výdrž napětí, Uimp (kV) 12
N-pólový jmenovitý proud 100%ln 100%ln 100%ln
Jmenovitá mezní zkratová vypínací schopnost, Icu
(AC) 50-60 400V O-CO (kA)
(AC) 50-60 690V O-CO (kA)
80
50
100
65
120
75
Jmenovitá provozní zkratová vypínací schopnost, les
(AC) 50-60 HZ400VO-CO (kA)
(AC) 50-60 690V O-CO (kA)
50
40
80
50
100
65
Jmenovitá zkratová zapínací schopnost (max), lem
(AC) 50-60 400V (kA)
(AC) 50-60 690V (kA)
176
105
220
143
264
165
Krátkodobýjmenovitývýdržný proud lew (kA)
(AC) 50-60 400V (kA/s)
(AC) 50-60 690V (kA/s) ina čas (ms)
50
40
80
50
100
65
Spínací čas (ms) 25-30 25-30 25-30
Vypínací čas (ms) 70
Elektrická životnost (cykly) při 400 V
při 690 V
6000
3000
3000
1500
1000
800
Mechanická životnost (cykly) bez údržby
s údržbou
15000
30000
10000
20000
4000
8000
Montážní poloha
^3 0”, 30°
