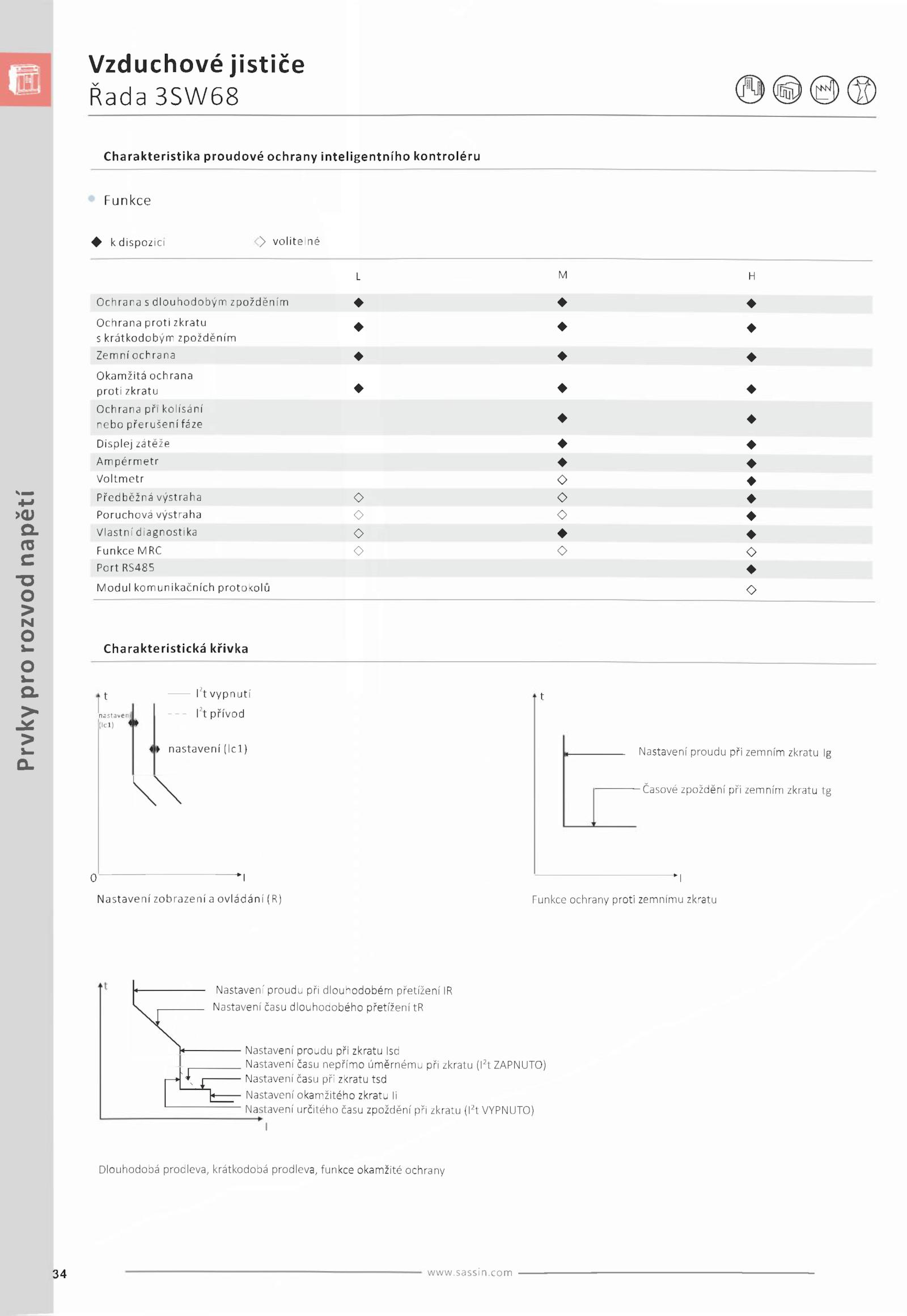

.Vzduchové jističe
Řada 3SW68
Charakteristika proudové ochrany inteligentního kontroléru
Funkce
Prvky
pro
rozvod
napětí
♦ kdispozici volitelné
L H
Ochrana dlouhodobým zpožděním ♦
Ochrana proti zkratu
s krátkodobým zpožděním
♦ ♦
Zemní ochrana ♦
Okamžitá ochrana
proti zkratu ♦
Ochrana při kolísání
nebo přerušení fáze ♦
Displej zátěže ♦
Ampérmetr ♦
Voltmetr ♦
Předběžná výstraha ♦
Poruchová výstraha ♦
Vlastní diagnostika ♦
Funkce MRC O
Port RS485 ♦
Modul komunikačních protokolů o
Charakteristická křivka
• t
nastaveni
(lei) «»
------ ľtvypnutí
-----Ft přívod
4 nastavení (lei)
0-----------------------------------------"I
Nastavení zobrazení ovládáni (R)
Nastavení proudu při dlouhodobém přetížení IR
Nastavení času dlouhodobého přetížení tR
Nastavení proudu při zkratu Isd
t
.----------------- Nastavení proudu při zemním zkratu Ig
------------- Časové zpoždění při zemním zkratu tg
------------------------------------------I
Funkce ochrany proti zemnímu zkratu
Nastavení času nepřímo úměrnému při zkratu (l2t ZAPNUTO)
Nastavení času při zkratu tsd
Nastavení okamžitého zkratu li
Nastavení určitého času zpoždění při zkratu (l2t VYPNUTO)
Dlouhodobá prodleva, krátkodobá prodleva, funkce okamžité ochrany
