.sassin.Automatické přepínače
Řada 3SAQ3 Třída PC

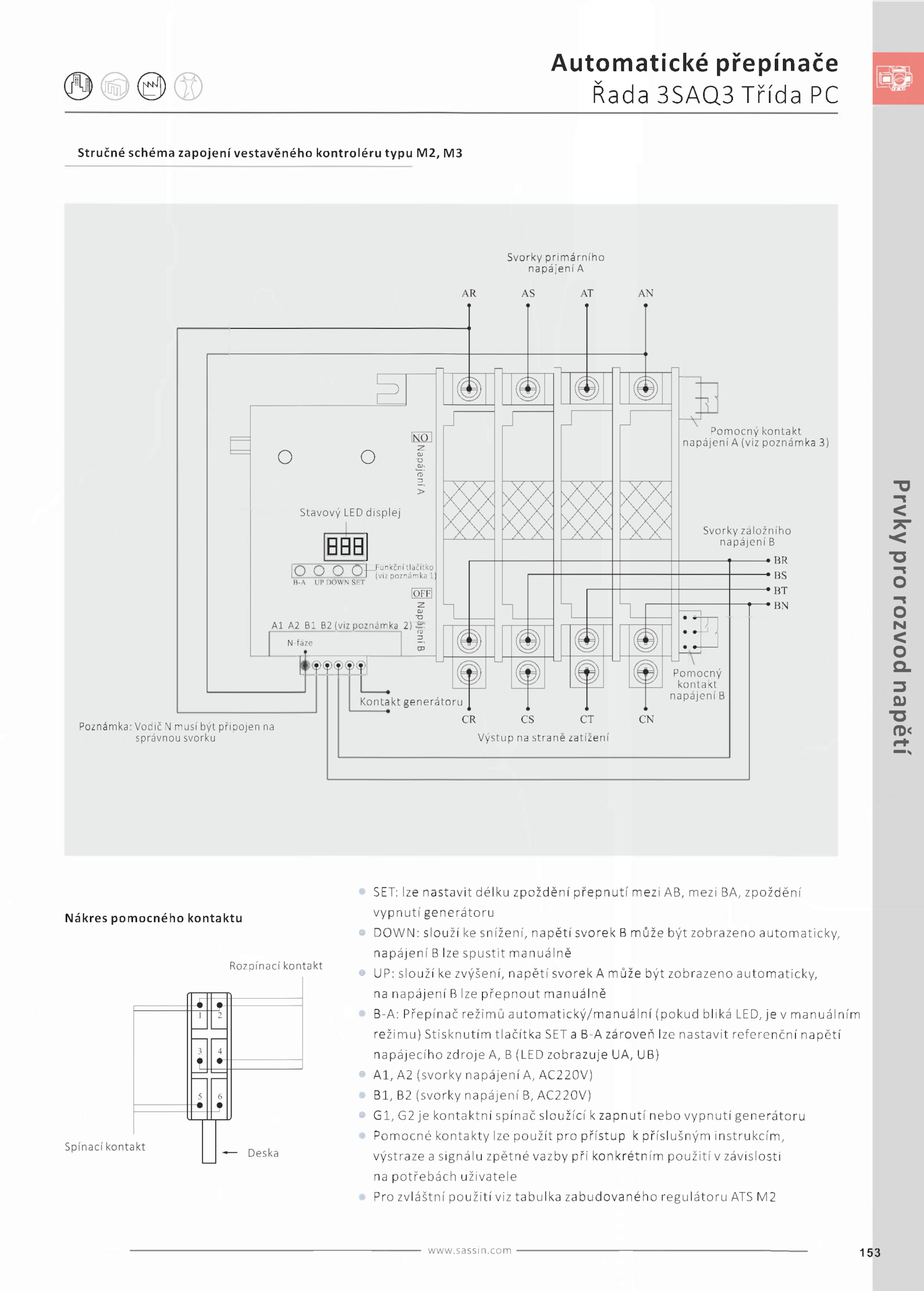

Stručné schéma zapojení vestavěného kontroléru typu M2, M3
Poznámka: Vodič musí být připojen na
správnou svorku
Svorky primárního
napájení A
BHH
UP DOWN SET
3
Al (viz poznámka 2)
N-faze
liTTITT
Kontakt generátoru
Výstup straně zatížení
Pomocný
kontakt
napájení B
Stavový LED displej
I<V|_Funkčnítlačítko
O (víz poznámka 1
B-A DOWN SET
Pomocný kontakt
napájení (viz poznámka 3)
Svorky záložního
napájení B
BR
BS
BT
BN
Prvky
pro
rozvod
napětí
Nákres pomocného kontaktu
• SET: lze nastavit délku zpoždění přepnutí mezi AB, mezi BA, zpoždění
vypnutí generátoru
• DOWN: slouží snížení, napětí svorek může být zobrazeno automaticky,
napájení lze spustit manuálně
• UP:sloužíke zvýšení, napětí svorek může být zobrazeno automaticky,
na napájení lze přepnout manuálně
B-A: Přepínač režimů automatický/manuální (pokud bliká LED, manuálním
režimu) Stisknutím tlačítka SET B-A zároveň lze nastavit referenční napětí
napájecího zdroje (LED zobrazuje UA, UB)
• Al, (svorky napájení AC220V)
• Bl, (svorky napájení AC220V)
• Gl, kontaktní spínač sloužící zapnutí nebo vypnutí generátoru
Pomocné kontakty lze použít pro přístup příslušným instrukcím,
výstraze signálu zpětné vazby při konkrétním použití závislosti
na potřebách uživatele
• Pro zvláštní použití viz tabulka zabudovaného regulátoru ATS M2
