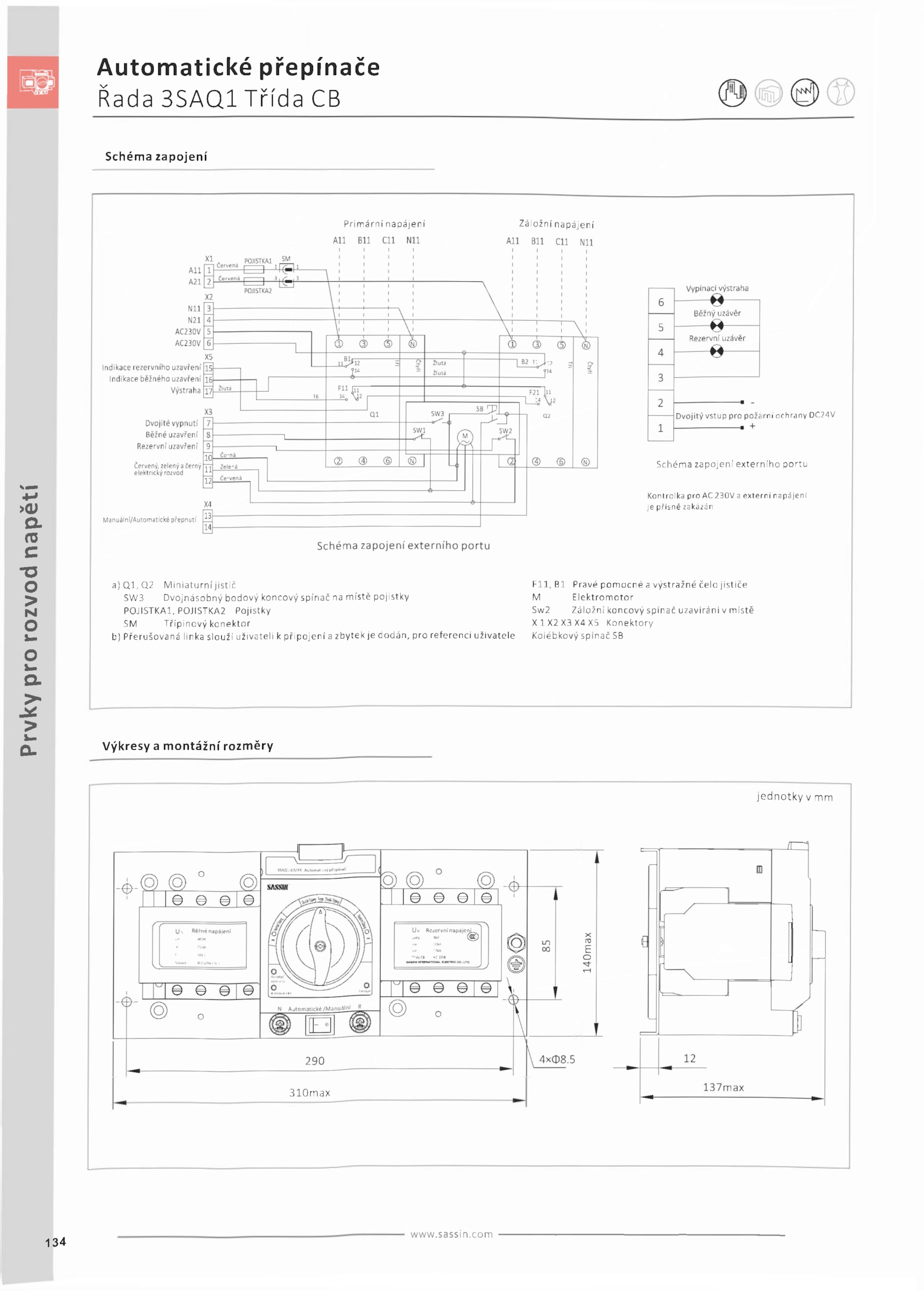

.sassin.Automatické přepínače
Řada 3SAQ1 Třída CB
Schéma zapojení
Prvky
pro
rozvod
napětí
Primární napájení Záložní napájení
a)Ql,Q2 Miniaturníjistič
SW3 Dvojnásobný bodový koncový spínač místě pojistky
POJISTKA1, POJISTKA? Pojistky
SM Třípinový konektor
b) Přerušovaná linka slouží uživateli připojení zbytek dodán, pro referenci uživatele
Výkresy montážní rozměry
rní ochrany DC24V
Schéma zapojení externího portu
Kontrolka pro 230V externí napájení
je přísné zakázán
Fll, Pravé pomocné výstražné čelo jističe
M Elektromotor
Sw2 Záložní koncový spínač uzavírání místě
X1X2X3X4X5 Konektory
Kolébkový spínač SB
jednotky mm
