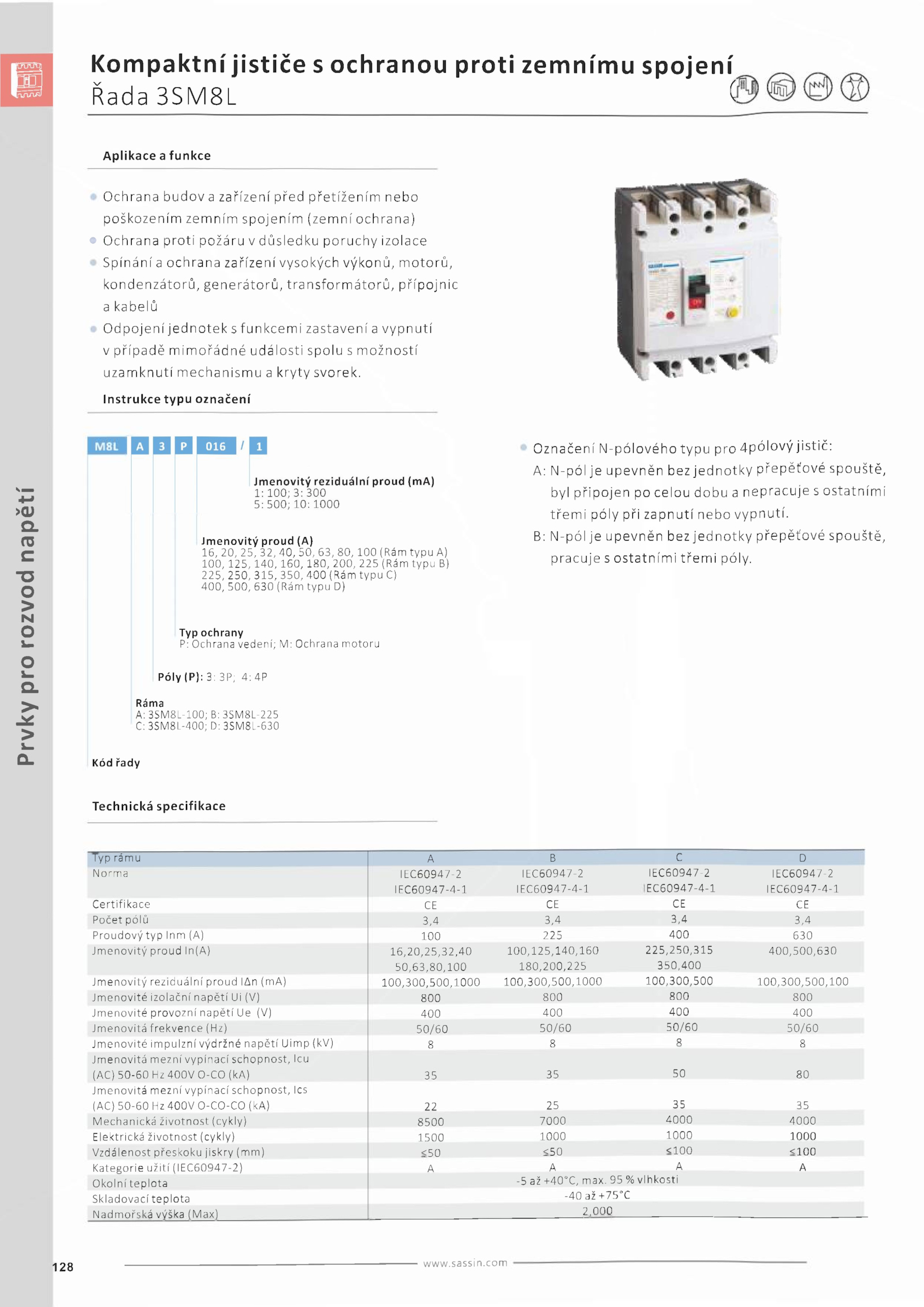

Kompaktní jističe ochranou proti zemnímu spojení
Řada3SM8L í
Aplikace funkce
• Ochrana budova zařízení před přetížením nebo
poškozením mním spojením (ze mní och rana)
• Ochrana proti požáru důsledku poruchy izolace
• Spínání ochrana zařízení vysokých výkonů, motorů,
kondenzátorů, generátorů, transformátorů, přípojnic
a kabelů
• Odpojení jednotek funkcemi zastavení vypnutí
v případě mimořádné události spolu možností
uzamknutí mechanismu kryty svorek.
Instrukce typu označení
Prvky
pro
rozvod
napětí
Jmenovitý proud (A)
16, 20, 25, 32, 40, 50, 63, 80, 100 (Rám typu A)
100, 125, 140, 160, 180, 200, 225 (Rám typu B)
225, 250, 315, 350, 400 (Rám typu C)
400, 500, 630 (Rám typu D)
Typ ochrany
P: Ochrana vedení; Ochrana motoru
Póly (P): 3P; 4:4P
Ráma
A: 3SM8L-100; 3SM8L-225
C: 3SM8L-400; 3SM8L-630
Kód řady
Označení N-pólového typu pro 4pólový jistič:
A: N-pól upevněn bezjednotky přepěťové spouště,
byl připojen celou dobu nepracuje ostatními
třemi póly při zapnutí nebo vypnutí.com
.
Technická specifikace
Typ rámu D
Norma IEC60947-2
IEC60947-4-1
IEC60947-2
IEC60947-4-1
IEC60947-2
EC60947-4-1
IEC60947-2
IEC60947-4-1
Certifikace CE
Počet pólů 3,4 3,4 3,4 3,4
Proudový typ Inm (A) 100 225 400 630
Jmenovitý proud In(A) 16,20,25,32,40
50,63,80,100
100,125,140,160
180,200,225
225,250,315
350,400
400,500,630
Jmenovitý reziduálni proud lůn (mA) 100,300,500,1000 100,300,500,1000 100,300,500 100,300,500,100
Jmenovité izolační napětí (V) 800 800 800 800
Jmenovité provozní napětí (V) 400 400 400 400
Jmenovitá frekvence (Hz) 50/60 50/60 50/60 50/60
Jmenovité impulzní výdržné napětí Uimp (kV) 8
Jmenovitá meznívypínací schopnost, Icu
(AC) 50-60 400V O-CO (kA) 80
Jmenovitá mezní vypínací schopnost, les
(AC) 50-60 400V O-CO-CO (kA) 35
Mechanická životnost (cykly) 8500 7000 4000 4000
Elektrická životnost (cykly) 1500 1000 1000 1000
Vzdálenost přeskoku jiskry (mm) <50 <50 <100 <100
Kategorie užití (IEC60947-2) A
Okolní teplota +40°C, max. vlhkosti
Skladovací teplota -40 +75°C
Nadmořská výška (Max) ______________________________________ 2,000_________________ ___________________________
128 ----------------------------------------------------------------------------------------www.
B: N-pól upevněn bezjednotky přepěťové spouště,
pracuje ostatními třemi póly.sassin
