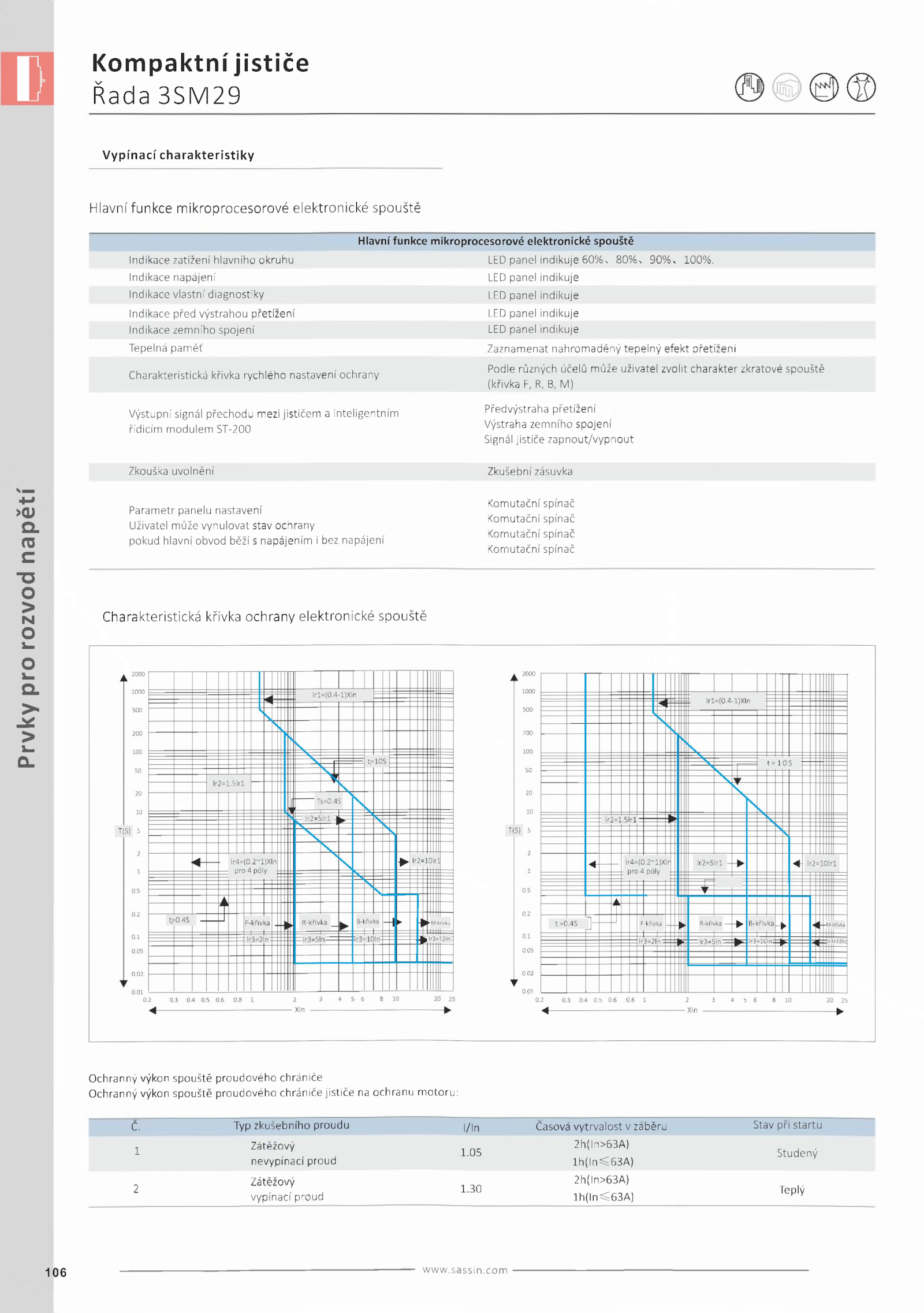

Kompaktní jističe
Řada 3SM29
Vypínací charakteristiky
Hlavní funkce mikroprocesorové elektronické spouště
Hlavní funkce mikroprocesorové elektronické spouště
Indikace zatížení hlavního okruhu LED panel indikuje 60%' 80%.com----------------------------------------------------------------------------------------
.
Indikace napájení LED panel indikuje
Indikace vlastní diagnostiky LED panel indikuje
Indikace před výstrahou přetížení LED panel indikuje
Indikace zemního spojení LED panel indikuje
Tepelná paměť Zaznamenat nahromaděný tepelný efekt přetížení
Charakteristická křivka rychlého nastavení ochrany
Podle různých účelů může uživatel zvolit charakter zkratové spouště
(křivka M)
Výstupní signál přechodu mezi jističem inteligentním
řídicím modulem ST-200
Předvýstraha přetížení
Výstraha zemního spojení
Signál jističe zapnout/vypnout
Zkouška uvolnění Zkušební zásuvka
Prvky
pro
rozvod
napětí
Parametr panelu nastavení
Uživatel může vynulovat stav ochrany
pokud hlavní obvod běží napájením bez napájení
Komutační spínač
Komutační spínač
Komutační spínač
Komutační spínač
Charakteristická křivka ochrany elektronické spouště
Ochranný výkon spouště proudového chrániče
Ochranný výkon spouště proudového chrániče jističe ochranu motoru:
Č. Typ zkušebního proudu l/ln Časová vytrvalost záběru Stav při startu
1
Zátěžový
nevypínací proud
1.30
2h(ln>63A)
lh(ln=£63A)
Teplý
106 -------------------------------------------------------------------------------------------- ww.sassin.05
2h(ln>63A)
lh(ln<63A)
Studený
2
Zátěžový
vypínací proud
1. 90%> 100%
