TECHNICKÁ DATA
Počet žil
x průřez
jádra/průřez
stínění (mm²)
Maximální
odpor
jádra
(Ω/km)
Proudová
zatížitelnost
v zemi (A)
Proudová
zatížitelnost
na vzduchu (A)
Max.):
6 kabelu
PRAKAB.
Kabely mohou být instalovány vlhkém prostředí částečně
zaplavených místech. Číselné údaje jsou bez záruky.45

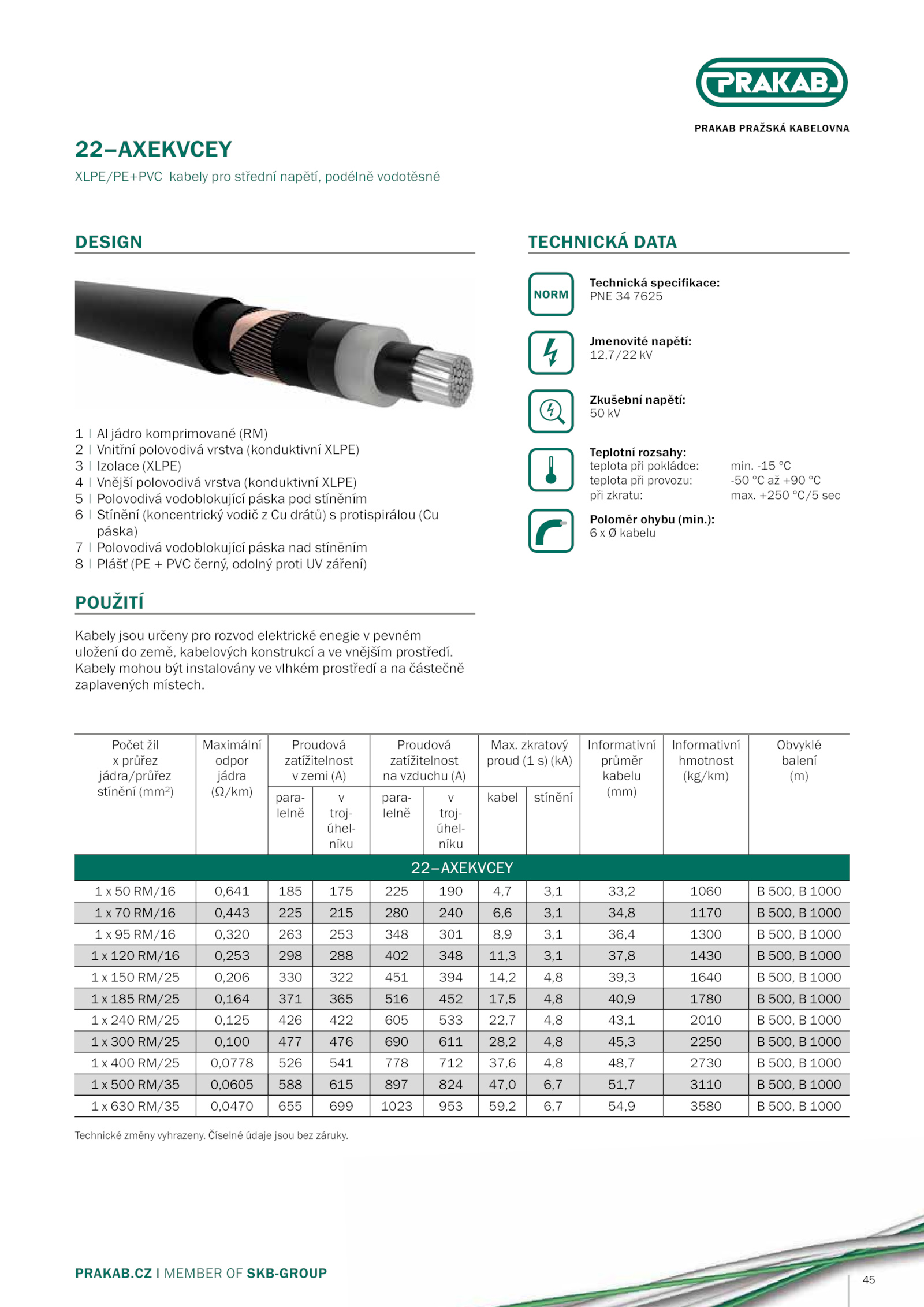

22–AXEKVCEY
XLPE/PE+PVC kabely pro střední napětí, podélně vodotěsné
DESIGN
1 jádro komprimované (RM)
2 Vnitřní polovodivá vrstva (konduktivní XLPE)
3 Izolace (XLPE)
4 Vnější polovodivá vrstva (konduktivní XLPE)
5 Polovodivá vodoblokující páska pod stíněním
6 Stínění (koncentrický vodič drátů) protispirálou (Cu
páska)
7 Polovodivá vodoblokující páska nad stíněním
8 Plášť (PE PVC černý, odolný proti záření)
POUŽITÍ
Kabely jsou určeny pro rozvod elektrické enegie pevném
uložení země, kabelových konstrukcí vnějším prostředí.
Technická specifikace:
PNE 7625
Jmenovité napětí:
12,7/22 kV
Zkušební napětí:
50 kV
Teplotní rozsahy:
teplota při pokládce: min. +250 °C/5 sec
Poloměr ohybu (min. -15 °C
teplota při provozu:
při zkratu:
-50 +90 °C
max. zkratový
proud (kA)
Informativní
průměr
kabelu
(mm)
Informativní
hmotnost
(kg/km)
Obvyklé
balení
(m)
para-
lelně
v
troj-
úhel-
níku
para-
lelně
v
troj-
úhel-
níku
kabel stínění
22–AXEKVCEY
1 RM/16 0,641 185 175 225 190 4,7 3,1 33,2 1060 500, 1000
1 RM/16 0,443 225 215 280 240 6,6 3,1 34,8 1170 500, 1000
1 RM/16 0,320 263 253 348 301 8,9 3,1 36,4 1300 500, 1000
1 120 RM/16 0,253 298 288 402 348 11,3 3,1 37,8 1430 500, 1000
1 150 RM/25 0,206 330 322 451 394 14,2 4,8 39,3 1640 500, 1000
1 185 RM/25 0,164 371 365 516 452 17,5 4,8 40,9 1780 500, 1000
1 240 RM/25 0,125 426 422 605 533 22,7 4,8 43,1 2010 500, 1000
1 300 RM/25 0,100 477 476 690 611 28,2 4,8 45,3 2250 500, 1000
1 400 RM/25 0,0778 526 541 778 712 37,6 4,8 48,7 2730 500, 1000
1 500 RM/35 0,0605 588 615 897 824 47,0 6,7 51,7 3110 500, 1000
1 630 RM/35 0,0470 655 699 1023 953 59,2 6,7 54,9 3580 500, 1000
Technické změny vyhrazeny
