), popřípadě barevnými podélnými pruhy.110

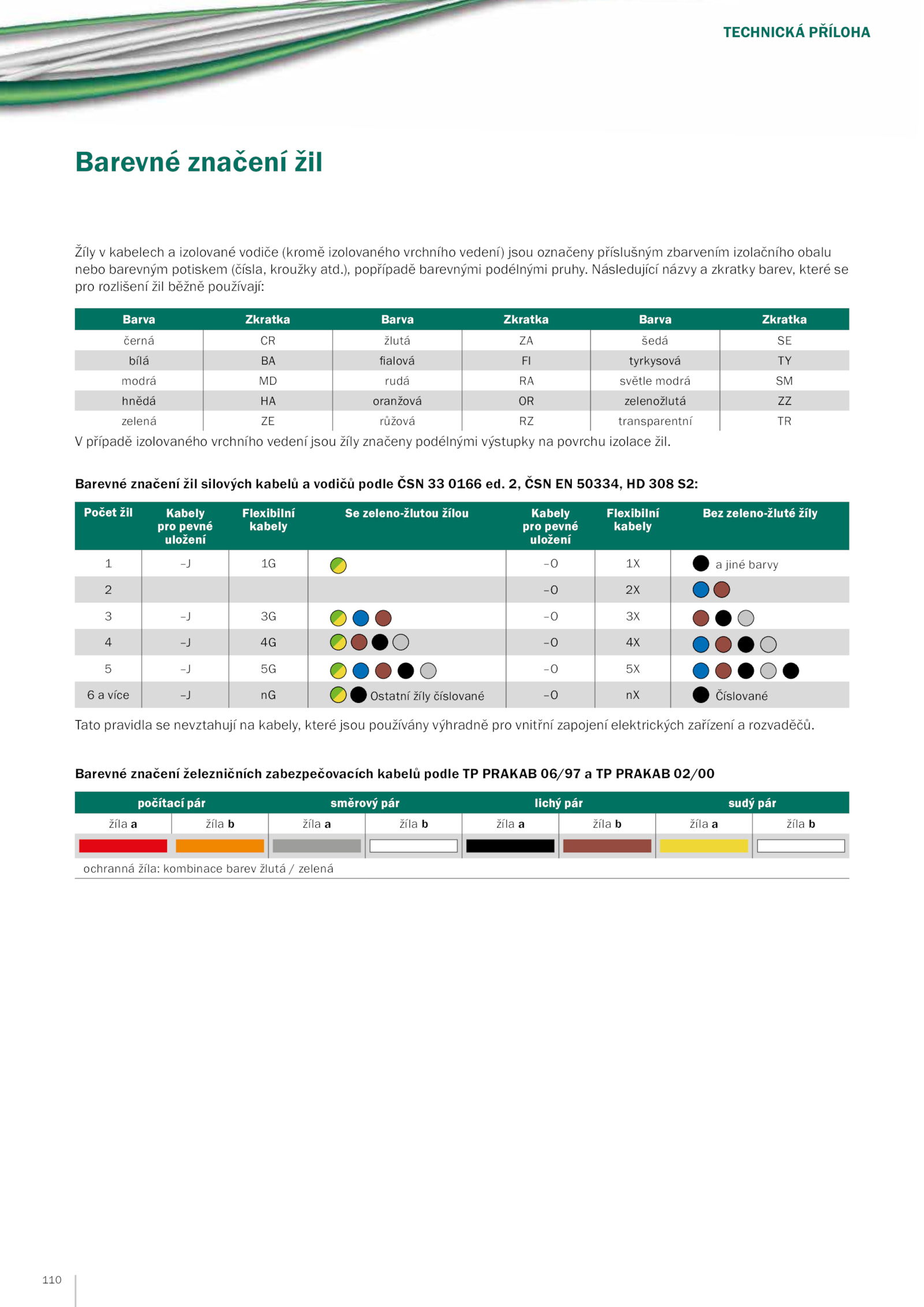

TECHNICKÁ PŘÍLOHA
Barevné značení žil
Žíly kabelech izolované vodiče (kromě izolovaného vrchního vedení) jsou označeny příslušným zbarvením izolačního obalu
nebo barevným potiskem (čísla, kroužky atd. Následující názvy zkratky barev, které se
pro rozlišení žil běžně používají:
V případě izolovaného vrchního vedení jsou žíly značeny podélnými výstupky povrchu izolace žil.
Barevné značení žil silových kabelů vodičů podle ČSN 0166 ed. ČSN 50334, 308 S2:
Barva Zkratka Barva Zkratka Barva Zkratka
černá žlutá šedá SE
bílá fialová tyrkysová TY
modrá rudá světle modrá SM
hnědá oranžová zelenožlutá ZZ
zelená růžová transparentní TR
Počet žil Kabely
pro pevné
uložení
Flexibilní
kabely
Se zeleno-žlutou žílou Kabely
pro pevné
uložení
Flexibilní
kabely
Bez zeleno-žluté žíly
1 jiné barvy
2 2X
3 3X
4 4X
5 5X
6 více Ostatní žíly číslované Číslované
Barevné značení železničních zabezpečovacích kabelů podle PRAKAB 06/97 PRAKAB 02/00
počítací pár směrový pár lichý pár sudý pár
žíla žíla žíla žíla žíla žíla žíla žíla b
ochranná žíla: kombinace barev žlutá zelená
.
Tato pravidla nevztahují kabely, které jsou používány výhradně pro vnitřní zapojení elektrických zařízení rozvaděčů
