TECHNICKÁ PŘÍLOHA

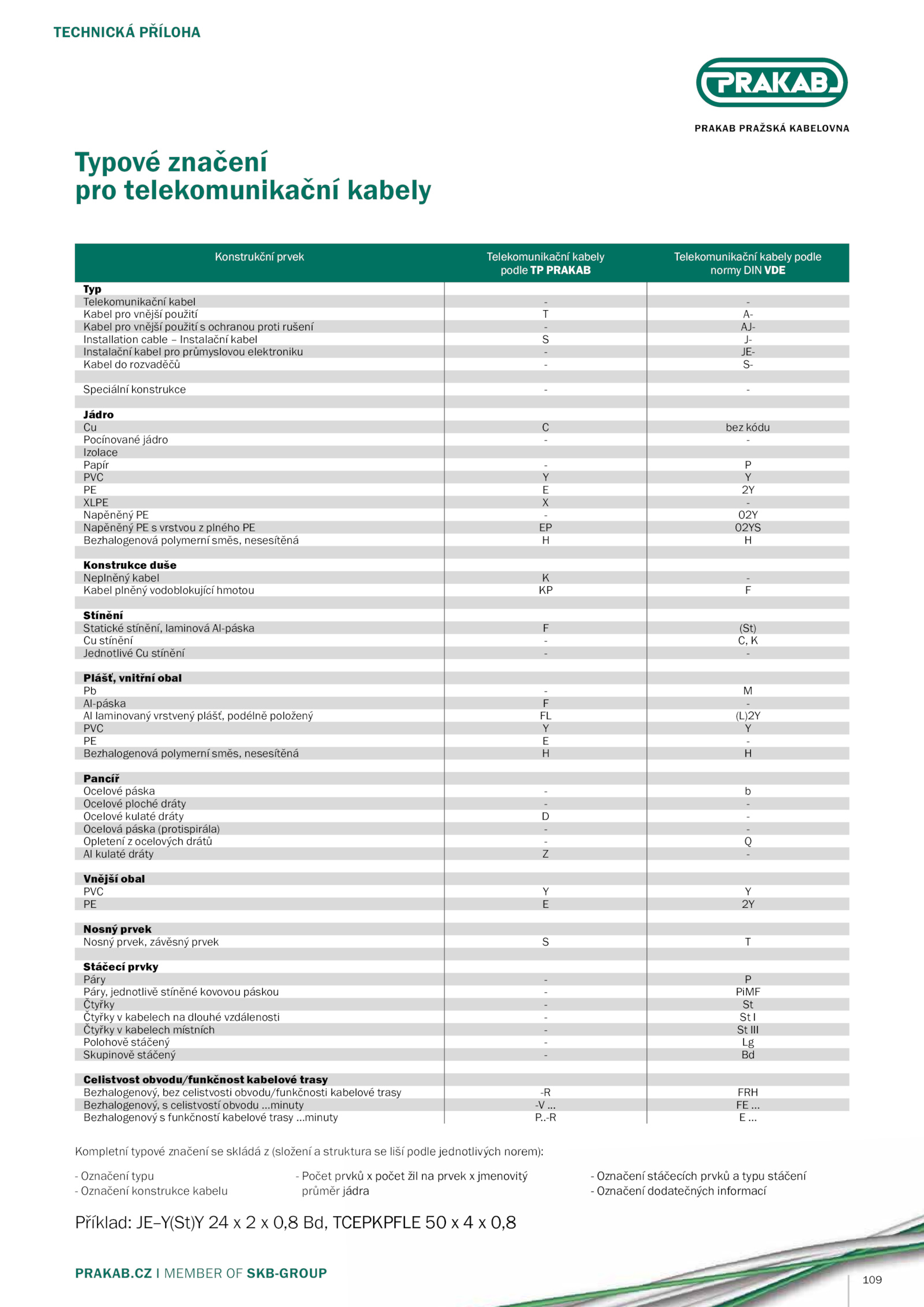

Typové značení
pro telekomunikační kabely
Konstrukční prvek Telekomunikační kabely
podle PRAKAB
Telekomunikační kabely podle
normy DIN VDE
Typ
Telekomunikační kabel -
Kabel pro vnější použití A-
Kabel pro vnější použití ochranou proti rušení AJ-
Installation cable Instalační kabel J-
Instalační kabel pro průmyslovou elektroniku JE-
Kabel rozvaděčů S-
Speciální konstrukce -
Jádro
Cu bez kódu
Pocínované jádro -
Izolace
Papír P
PVC Y
PE 2Y
XLPE -
Napěněný 02Y
Napěněný vrstvou plného 02YS
Bezhalogenová polymerní směs, nesesítěná H
Konstrukce duše
Neplněný kabel -
Kabel plněný vodoblokující hmotou F
Stínění
Statické stínění, laminová Al-páska (St)
Cu stínění K
Jednotlivé stínění -
Plášť, vnitřní obal
Pb M
Al-páska -
Al laminovaný vrstvený plášť, podélně položený (L)2Y
PVC Y
PE -
Bezhalogenová polymerní směs, nesesítěná H
Pancíř
Ocelové páska b
Ocelové ploché dráty -
Ocelové kulaté dráty -
Ocelová páska (protispirála) -
Opletení ocelových drátů Q
Al kulaté dráty -
Vnější obal
PVC Y
PE 2Y
Nosný prvek
Nosný prvek, závěsný prvek T
Stáčecí prvky
Páry P
Páry, jednotlivě stíněné kovovou páskou PiMF
Čtyřky St
Čtyřky kabelech dlouhé vzdálenosti I
Čtyřky kabelech místních III
Polohově stáčený Lg
Skupinově stáčený Bd
Celistvost obvodu/funkčnost kabelové trasy
Bezhalogenový, bez celistvosti obvodu/funkčnosti kabelové trasy FRH
Bezhalogenový, celistvostí obvodu …minuty ...-R .109
PRAKAB. ..
Kompletní typové značení skládá (složení struktura liší podle jednotlivých norem):
- Označení typu
- Označení konstrukce kabelu
-
Počet prvků počet žil prvek jmenovitý
průměr jádra
- Označení stáčecích prvků typu stáčení
- Označení dodatečných informací
Příklad: JE–Y(St)Y 0,8 Bd, TCEPKPFLE 0,8
..
Bezhalogenový funkčností kabelové trasy …minuty P...
