Poznámky redaktora
...
Kompletní typové značení skládá (složení struktura liší podle jednotlivých norem):
- Označení typu
- Označení konstrukce kabelu
- Počet žil jmenovitý průřez jádra
- Označení barevného provedení
- Označení konstrukce jádra
-
Pokud vyžadováno pomlčkou Jmenovitý
průřez stínění nebo koncentrického vodiče
- Označení barevného provedení
- Označení jmenovitého napětí
- Označení dodatečných informací
Příklad: NAYY 0,6/1 kV, 1–CXKH–V180 RM
.-R .. ..108

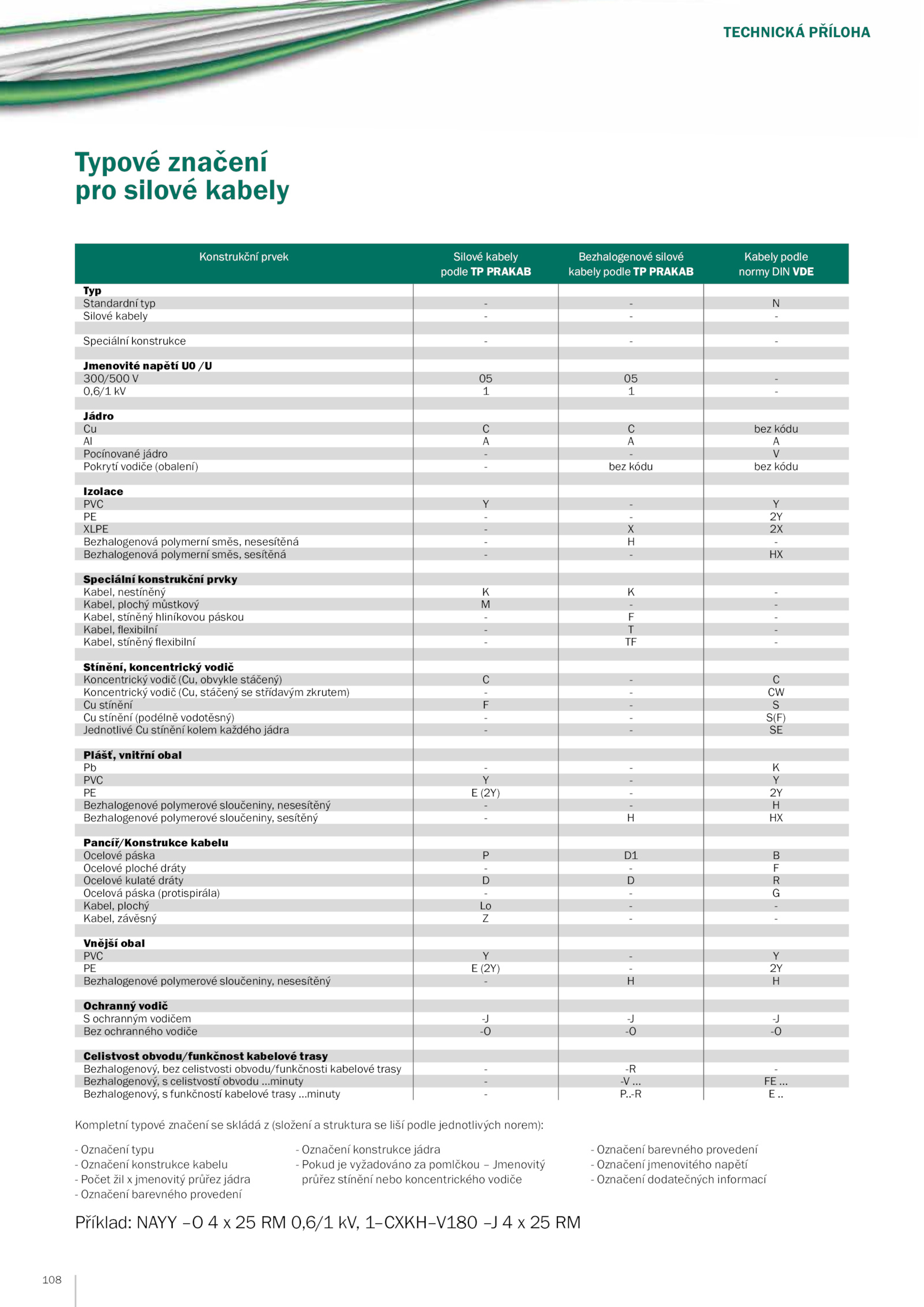

TECHNICKÁ PŘÍLOHA
Typové značení
pro silové kabely
Konstrukční prvek Silové kabely
podle PRAKAB
Bezhalogenové silové
kabely podle PRAKAB
Kabely podle
normy DIN VDE
Typ
Standardní typ N
Silové kabely -
Speciální konstrukce -
Jmenovité napětí /U
300/500 -
0,6/1 -
Jádro
Cu bez kódu
Al A
Pocínované jádro V
Pokrytí vodiče (obalení) bez kódu bez kódu
Izolace
PVC Y
PE 2Y
XLPE 2X
Bezhalogenová polymerní směs, nesesítěná -
Bezhalogenová polymerní směs, sesítěná HX
Speciální konstrukční prvky
Kabel, nestíněný -
Kabel, plochý můstkový -
Kabel, stíněný hliníkovou páskou -
Kabel, flexibilní -
Kabel, stíněný flexibilní -
Stínění, koncentrický vodič
Koncentrický vodič (Cu, obvykle stáčený) C
Koncentrický vodič (Cu, stáčený střídavým zkrutem) CW
Cu stínění S
Cu stínění (podélně vodotěsný) S(F)
Jednotlivé stínění kolem každého jádra SE
Plášť, vnitřní obal
Pb K
PVC Y
PE (2Y) 2Y
Bezhalogenové polymerové sloučeniny, nesesítěný H
Bezhalogenové polymerové sloučeniny, sesítěný HX
Pancíř/Konstrukce kabelu
Ocelové páska B
Ocelové ploché dráty F
Ocelové kulaté dráty R
Ocelová páska (protispirála) G
Kabel, plochý -
Kabel, závěsný -
Vnější obal
PVC Y
PE (2Y) 2Y
Bezhalogenové polymerové sloučeniny, nesesítěný H
Ochranný vodič
S ochranným vodičem -J
Bez ochranného vodiče -O
Celistvost obvodu/funkčnost kabelové trasy
Bezhalogenový, bez celistvosti obvodu/funkčnosti kabelové trasy -
Bezhalogenový, celistvostí obvodu …minuty .
Bezhalogenový, funkčností kabelové trasy …minuty P.
