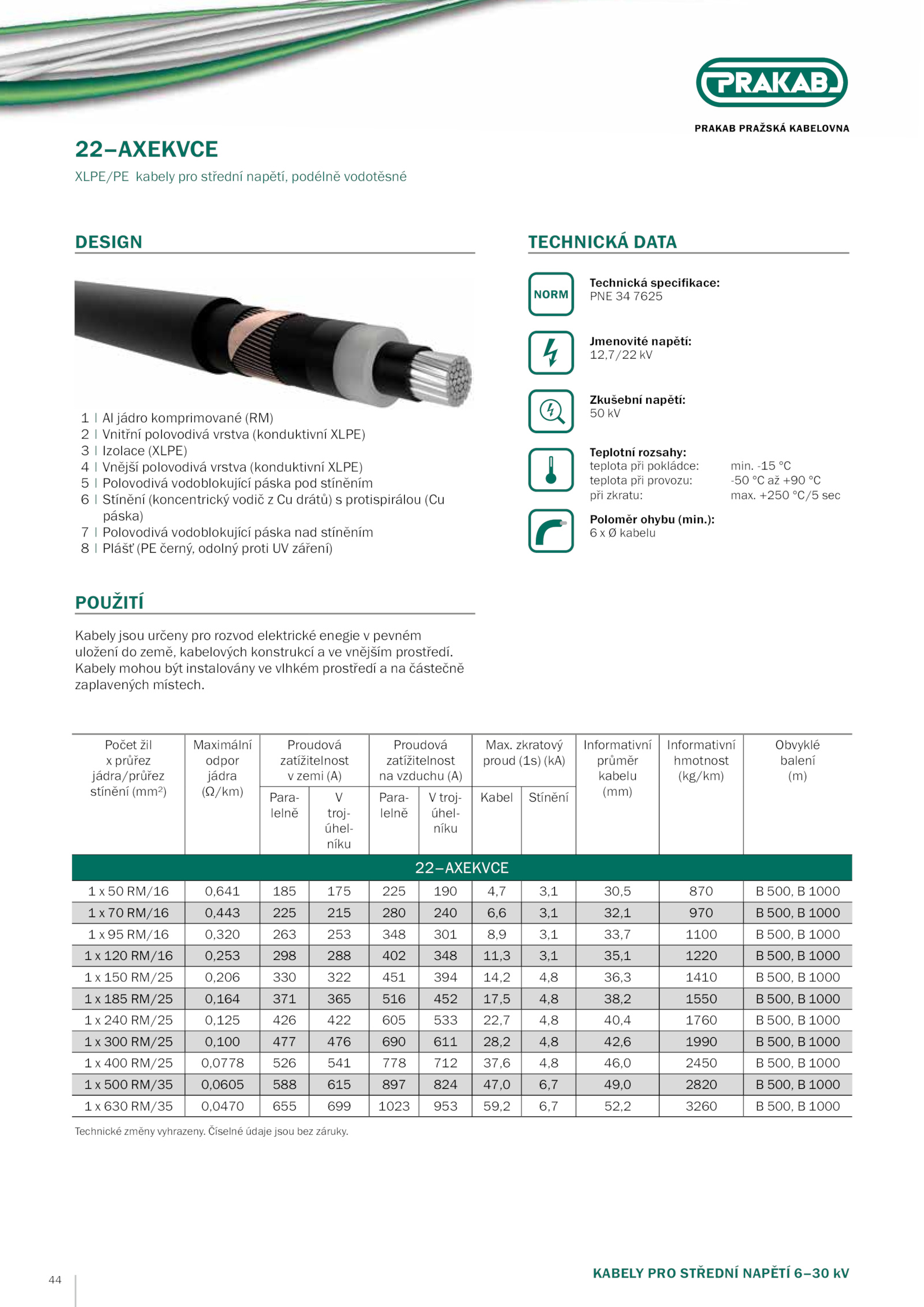

44 22–AXEKVCE XLPE/PE kabely pro střední napětí, podélně vodotěsné DESIGN 1 jádro komprimované (RM) 2 Vnitřní polovodivá vrstva (konduktivní XLPE) 3 Izolace (XLPE) 4 Vnější polovodivá vrstva (konduktivní XLPE) 5 Polovodivá vodoblokující páska pod stíněním 6 Stínění (koncentrický vodič drátů) protispirálou (Cu páska) 7 Polovodivá vodoblokující páska nad stíněním 8 Plášť (PE černý, odolný proti záření) POUŽITÍ Kabely jsou určeny pro rozvod elektrické enegie pevném uložení země, kabelových konstrukcí vnějším prostředí. Kabely mohou být instalovány vlhkém prostředí částečně zaplavených místech. -15 °C teplota při provozu: při zkratu: -50 +90 °C max.): 6 kabelu KABELY PRO STŘEDNÍ NAPĚTÍ 6–30 kV . Číselné údaje jsou bez záruky. +250 °C/5 sec Poloměr ohybu (min. TECHNICKÁ DATA Počet žil x průřez jádra/průřez stínění (mm²) Maximální odpor jádra (Ω/km) Proudová zatížitelnost v zemi (A) Proudová zatížitelnost na vzduchu (A) Max. Technická specifikace: PNE 7625 Jmenovité napětí: 12,7/22 kV Zkušební napětí: 50 kV Teplotní rozsahy: teplota při pokládce: min. zkratový proud (1s) (kA) Informativní průměr kabelu (mm) Informativní hmotnost (kg/km) Obvyklé balení (m) Para- lelně V troj- úhel- níku Para- lelně V troj- úhel- níku Kabel Stínění 22–AXEKVCE 1 RM/16 0,641 185 175 225 190 4,7 3,1 30,5 870 500, 1000 1 RM/16 0,443 225 215 280 240 6,6 3,1 32,1 970 500, 1000 1 RM/16 0,320 263 253 348 301 8,9 3,1 33,7 1100 500, 1000 1 120 RM/16 0,253 298 288 402 348 11,3 3,1 35,1 1220 500, 1000 1 150 RM/25 0,206 330 322 451 394 14,2 4,8 36,3 1410 500, 1000 1 185 RM/25 0,164 371 365 516 452 17,5 4,8 38,2 1550 500, 1000 1 240 RM/25 0,125 426 422 605 533 22,7 4,8 40,4 1760 500, 1000 1 300 RM/25 0,100 477 476 690 611 28,2 4,8 42,6 1990 500, 1000 1 400 RM/25 0,0778 526 541 778 712 37,6 4,8 46,0 2450 500, 1000 1 500 RM/35 0,0605 588 615 897 824 47,0 6,7 49,0 2820 500, 1000 1 630 RM/35 0,0470 655 699 1023 953 59,2 6,7 52,2 3260 500, 1000 Technické změny vyhrazeny
