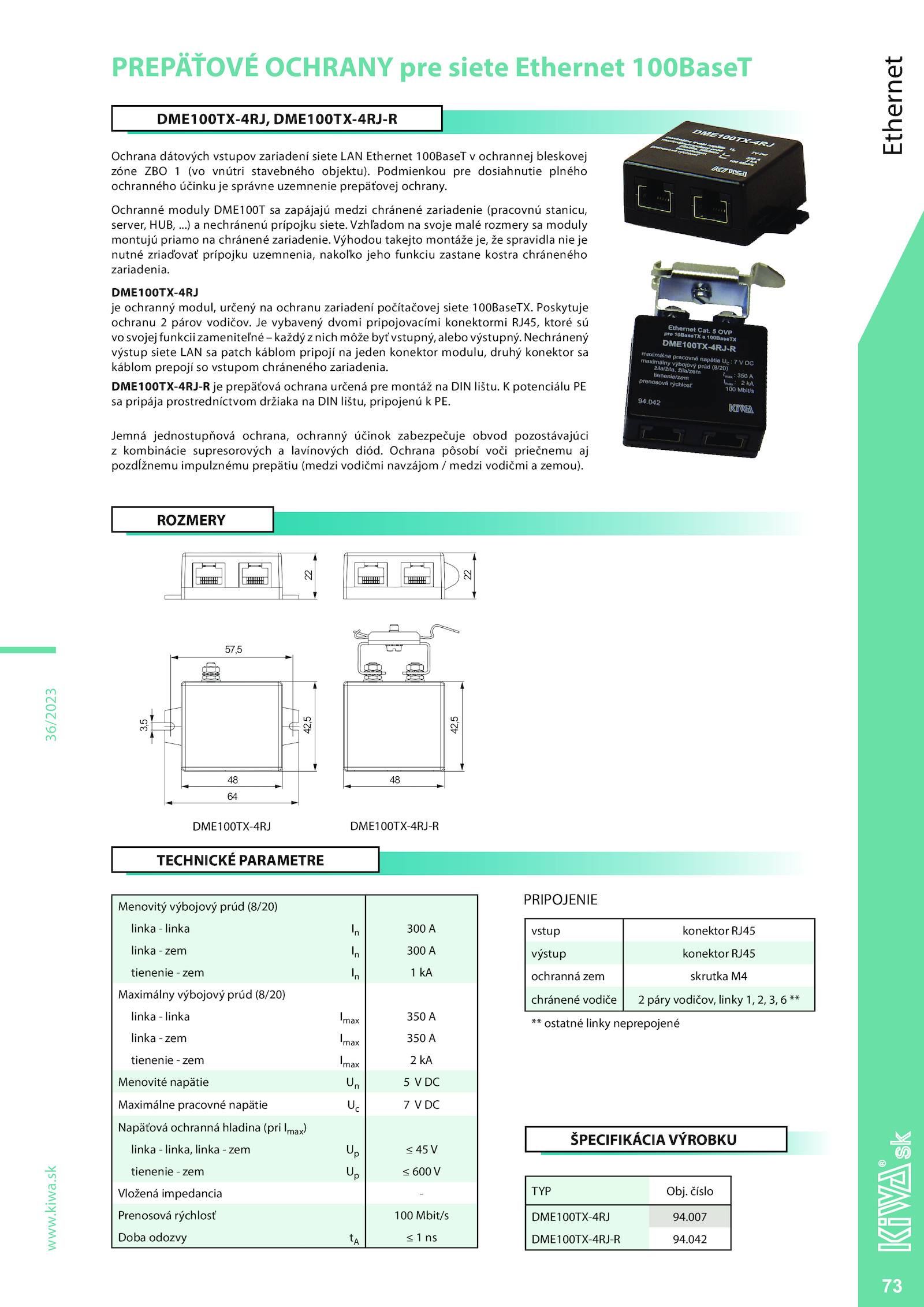

007 DME100TX-4RJ-R 94.PREPÄŤOVÉ OCHRANY pre siete Ethernet 100BaseT Ochrana dátových vstupov zariadení siete LAN Ethernet 100BaseT ochrannej bleskovej zóne ZBO (vo vnútri stavebného objektu). Poskytuje ochranu párov vodičov. Ochrana pôsobí voči priečnemu aj pozdĺžnemu impulznému prepätiu (medzi vodičmi navzájom medzi vodičmi zemou). Podmienkou pre dosiahnutie plného ochranného účinku správne uzemnenie prepäťovej ochrany. číslo DME100TX-4RJ 94.042 DME100TX-4RJ-R DME100TX-4RJ 73 www.) nechránenú prípojku siete. Ochranné moduly DME100T zapájajú medzi chránené zariadenie (pracovnú stanicu, server, HUB, . Výhodou takejto montáže je, spravidla nie je nutné zriaďovať prípojku uzemnenia, nakoľko jeho funkciu zastane kostra chráneného zariadenia. DME100TX-4RJ-R prepäťová ochrana určená pre montáž DIN lištu. potenciálu PE sa pripája prostredníctvom držiaka DIN lištu, pripojenú PE. vybavený dvomi pripojovacími konektormi RJ45, ktoré sú vo svojej funkcii zameniteľné každý nich môže byť vstupný, alebo výstupný. Nechránený výstup siete LAN patch káblom pripojí jeden konektor modulu, druhý konektor sa káblom prepojí vstupom chráneného zariadenia.kiwa.sk 36/2023 Ethernet Ethernet .. Menovitý výbojový prúd (8/20) linka linka 300 A linka zem 300 A tienenie zem kA Maximálny výbojový prúd (8/20) linka linka Imax 350 A linka zem Imax 350 A tienenie zem Imax kA Menovité napätie DC Maximálne pracovné napätie DC Napäťová ochranná hladina (pri Imax) linka linka, linka zem V tienenie zem 600 V Vložená impedancia - Prenosová rýchlosť 100 Mbit/s Doba odozvy ns TECHNICKÉ PARAMETRE PRIPOJENIE vstup konektor RJ45 výstup konektor RJ45 ochranná zem skrutka M4 chránené vodiče páry vodičov, linky ** ** ostatné linky neprepojené ŠPECIFIKÁCIA VÝROBKU TYP Obj. Jemná jednostupňová ochrana, ochranný účinok zabezpečuje obvod pozostávajúci z kombinácie supresorových lavínových diód.. Vzhľadom svoje malé rozmery moduly montujú priamo chránené zariadenie. DME100TX-4RJ, DME100TX-4RJ-R ROZMERY DME100TX-4RJ je ochranný modul, určený ochranu zariadení počítačovej siete 100BaseTX
