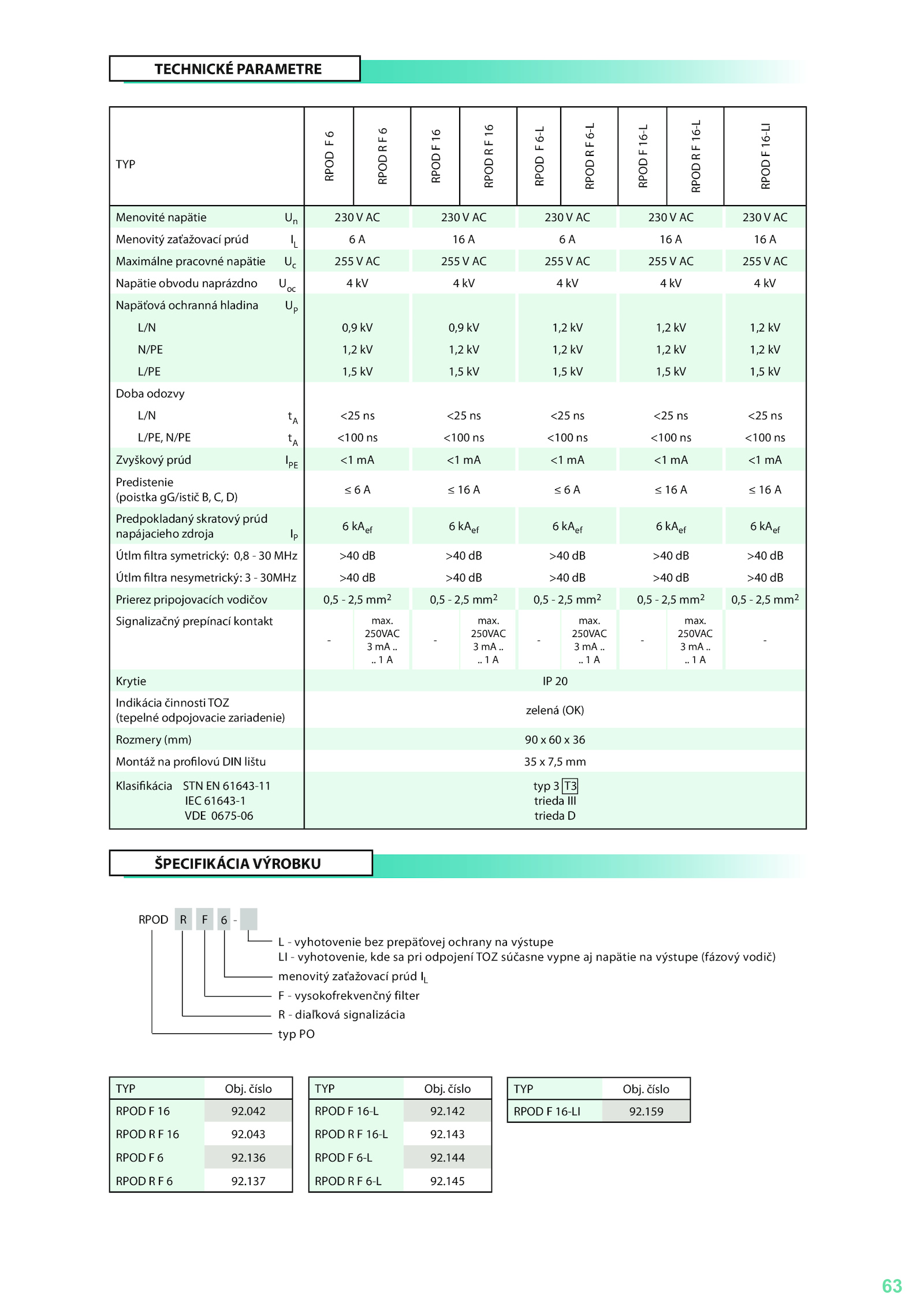

3 ...ŠPECIFIKÁCIA VÝROBKU
TECHNICKÉ PARAMETRE
TYP
RPOD
F
6
RPOD
R
F
6
RPOD
F
16
RPOD
R
F
16
RPOD
F
6-L
RPOD
R
F
6-L
RPOD
F
16-L
RPOD
R
F
16-L
RPOD
F
16-LI
Menovité napätie 230 230 230 230 230 AC
Menovitý zaťažovací prúd IL
6 A
Maximálne pracovné napätie 255 255 255 255 255 AC
Napätie obvodu naprázdno Uoc
4 kV
Napäťová ochranná hladina UP
L/N 0,9 0,9 1,2 1,2 1,2 kV
N/PE 1,2 1,2 1,2 1,2 1,2 kV
L/PE 1,5 1,5 1,5 1,5 1,5 kV
Doba odozvy
L/N tA
<25 <25 <25 <25 <25 ns
L/PE, N/PE tA
<100 <100 <100 <100 <100 ns
Zvyškový prúd IPE
<1 mA
Predistenie
(poistka gG/istič D)
≤ A
Predpokladaný skratový prúd
napájacieho zdroja IP
6 kAef kAef kAef kAef kAef
Útlm filtra symetrický: 0,8 MHz >40 >40 >40 >40 >40 dB
Útlm filtra nesymetrický: 30MHz >40 >40 >40 >40 >40 dB
Prierez pripojovacích vodičov 0,5 2,5 mm2 0,5 2,5 mm2 0,5 2,5 mm2 0,5 2,5 mm2 0,5 2,5 mm2
Signalizačný prepínací kontakt
-
max.
. A
-
Krytie 20
Indikácia činnosti TOZ
(tepelné odpojovacie zariadenie)
zelená (OK)
Rozmery (mm) 36
Montáž profilovú DIN lištu 7,5 mm
Klasifikácia STN 61643-11
IEC 61643-1
VDE 0675-06
typ T3
trieda III
trieda D
TYP Obj. A
-
max.143
RPOD 6-L 92.137
L vyhotovenie bez prepäťovej ochrany výstupe
LI vyhotovenie, kde pri odpojení TOZ súčasne vypne napätie výstupe (fázový vodič)
menovitý zaťažovací prúd IL
F vysokofrekvenčný filter
R diaľková signalizácia
typ PO
