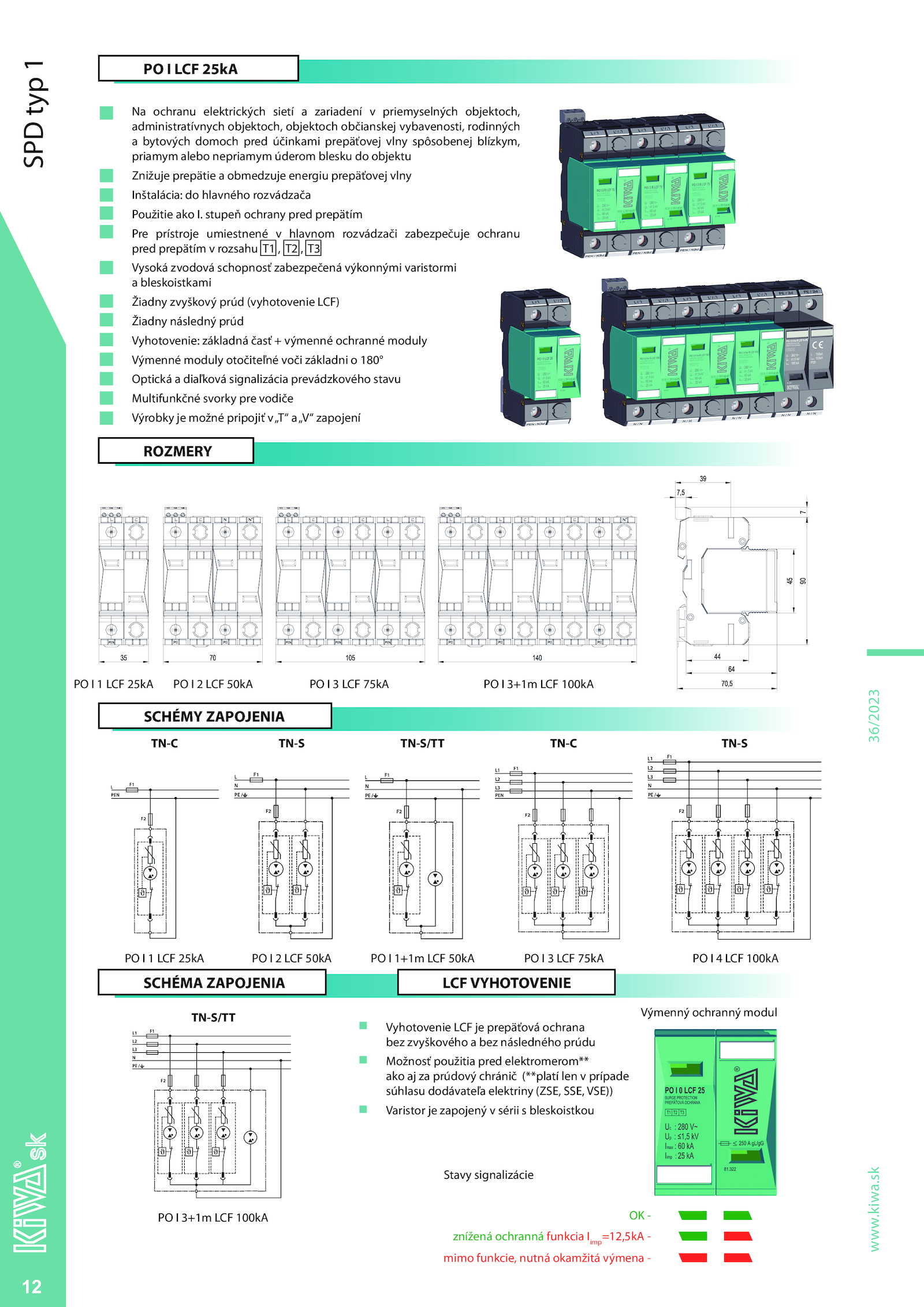

Poznámky redaktora
ROZMERY
PO LCF 25kA
SCHÉMA ZAPOJENIA
Vyhotovenie LCF prepäťová ochrana
bez zvyškového bez následného prúdu
Možnosť použitia pred elektromerom**
ako prúdový chránič (**platí len prípade
súhlasu dodávateľa elektriny (ZSE, SSE, VSE))
Varistor zapojený sérii bleskoistkou
Stavy signalizácie
OK -
znížená ochranná funkcia Iimp
=12,5kA -
mimo funkcie, nutná okamžitá výmena -
Výmenný ochranný modul
Na ochranu elektrických sietí zariadení priemyselných objektoch,
administratívnych objektoch, objektoch občianskej vybavenosti, rodinných
a bytových domoch pred účinkami prepäťovej vlny spôsobenej blízkym,
priamym alebo nepriamym úderom blesku objektu
Znižuje prepätie obmedzuje energiu prepäťovej vlny
Inštalácia: hlavného rozvádzača
Použitie ako stupeň ochrany pred prepätím
Pre prístroje umiestnené hlavnom rozvádzači zabezpečuje ochranu
pred prepätím rozsahu T3
Vysoká zvodová schopnosť zabezpečená výkonnými varistormi
a bleskoistkami
Žiadny zvyškový prúd (vyhotovenie LCF)
Žiadny následný prúd
Vyhotovenie: základná časť výmenné ochranné moduly
Výmenné moduly otočiteľné voči základni 180°
Optická diaľková signalizácia prevádzkového stavu
Multifunkčné svorky pre vodiče
Výrobky možné pripojiť v„T“ a„V“ zapojení
PO LCF 75kA 3+1m LCF 100kA
PO LCF 50kA
PO LCF 25kA
SCHÉMY ZAPOJENIA
PO 3+1m LCF 100kA
TN-S/TT
F2
L3
L2
L1 F1
N
PE /
J J
F2
L F1
J
PO LCF 25kA
PEN
F2
L3
L2
L1 F1
N
PE /
J J
F2
L3
L2
L1
PEN
F1
J
J
J
F2
L F1
N
PE /
J
PO LCF 25kA LCF 100kA
PO LCF 75kA
PO 1+1m LCF 50kA
PO LCF 50kA
TN-C TN-S
TN-C
TN-S/TT
TN-S
F2
L F1
N
PE /
J J
LCF VYHOTOVENIE
12
www.kiwa.sk
36/2023
SPD
typ
1
SPD
typ
1
