Zvláštní provedení:
- rozsahu
- vnitřního odporu
- tisku číselníku
- poloha ukazovatele uprostřed
- poloha ukazovatele vpravo
- nožový ukazovatel
- cejchování při jiném kmitočtu než 50Hz
- otřesuvzdorné provedení
- specielní provedení
. těchto údajů lze vypočítat minimální impedanci
měřícího obvodu. přesnosti/K
Bezpečnostní požadavky dle ČSN 61010-1
Zařízení třídy ochrany II
Stupeň znečištění 2
Kategorie přepětí instalaci 40, 210 MP80, 220, 230
CAT CAT III nebo CAT II
Pracovní napětí 300V 300V 600V
Zkušební napětí 2,3 kVef 50/60Hz 2,3kVef 3,7 kVef 50/60Hz
Přetížitelnost dle ČSN 60051-1
Elektromagnetická kompatibilita dle ČSN 61326 (1997)
Požadavky zkoušku Tabulka kriterium činnosti A
Krytí
průčelí 52
přívodních svorek 00
Mechanická odolnost dle ČSN 60068
provozní vibrace 10Hz 10Hz, amplituda rozkmitu 0,15 mm
odolnost vůči nahodilým úderům úderů 150 m/s
2
odolnost vůči nárazům při přepravě 1000 rázů 100 m/s
2
Jmenovitý rozsah použití dle ČSN 60051-1
teplota -40 +60°C
relativní vlhkost 80% při °C
tlak 106 kPa
kmitočet střídavé veličiny 50Hz 10%ˇ
poloha svislá 5%
Klimatická odolnost dle ČSN 60051-1
odolnost vůči vlivu nízké teploty -40°C
odolnost vůči vlivu zvýšené teploty +60°C
Střídavými ampérmetry rozsahů 100A 60mA lze měřit zaručované třídě přesnosti podmínkou, že
elektrický obvod střídavého proudu napětí minimálně 24V.
Pro potlačení elektromagnetického rušení musí být přívodní vodiče přístroji zkrouceny hustotou 10
zkrutů cm, provedení pocínované lanko minimálním průřezu 0,75 mm
2
pro délku vedení netýká
se ampérmetrů montáží bočníku plášti přístroje).5

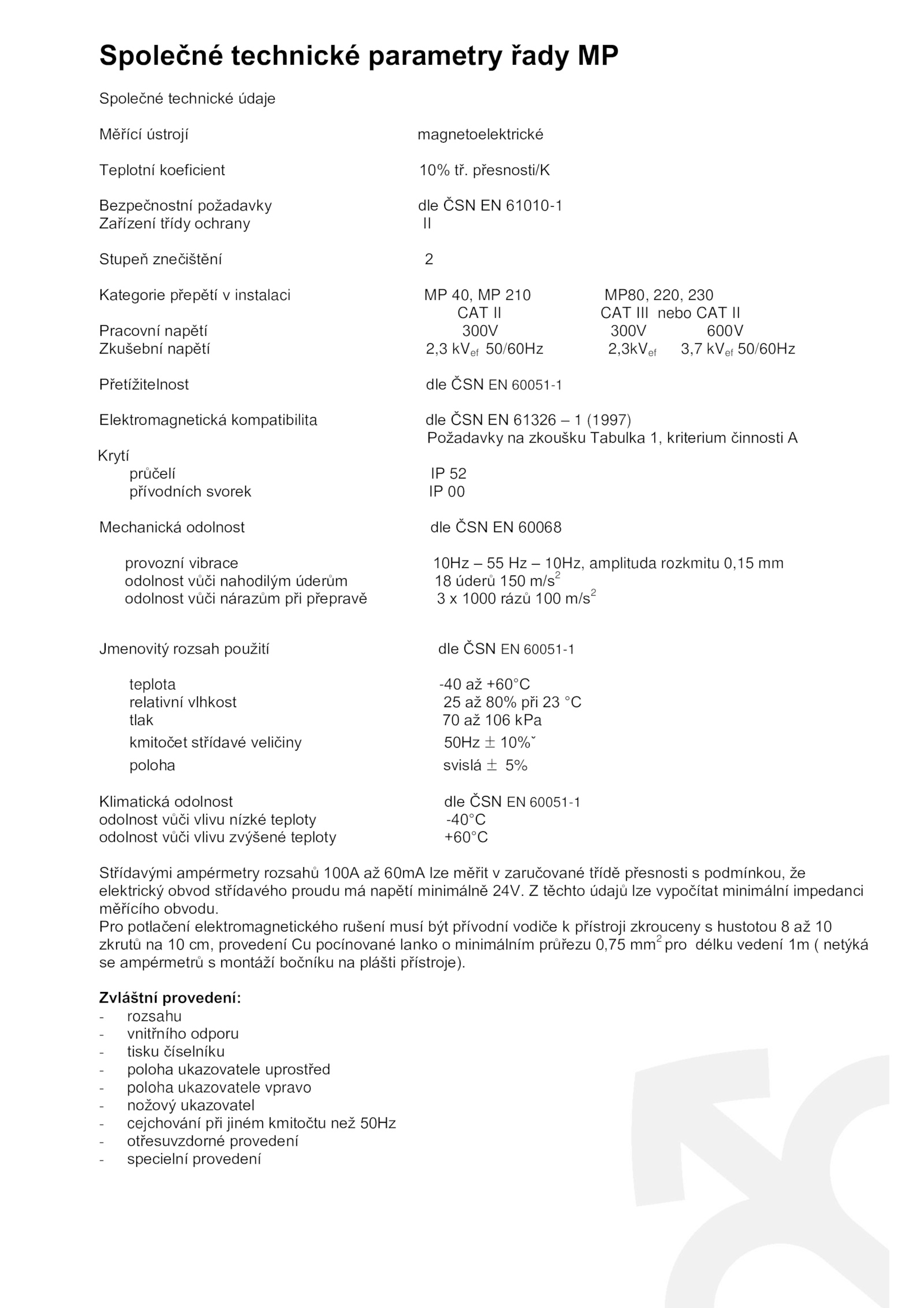

Společné technické parametry řady MP
Společné technické údaje
Měřící ústrojí magnetoelektrické
Teplotní koeficient 10% tř
