pracovní napětí proti zemi 300Vef)
Stupeň znečištění 2
Vliv cizích magnetických polí
Při vložení přístroje magnetického pole 0,5 nesmí změna údaje vlivem tohoto pole překročit zaručovanou
přesnost měření.
Z hlediska bezpečnostních požadavků odpovídají ČSN 61010 (dle typu převodníku)
zařízení třídy ochrany II
Kategorie přepětí instalaci III (max.3
Přístroj konstruován skupině použití CAT III .16

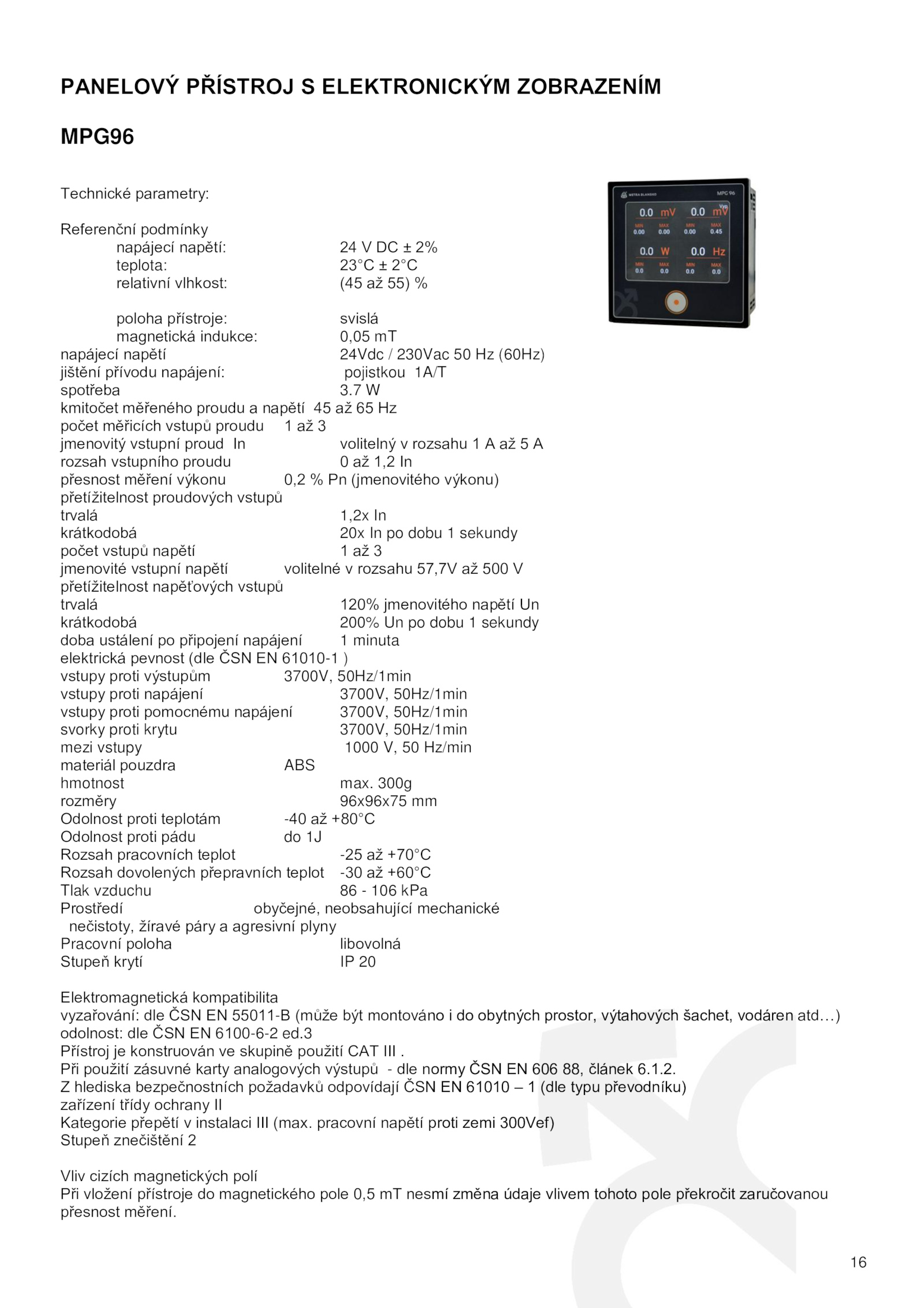

PANELOVÝ PŘÍSTROJ ELEKTRONICKÝM ZOBRAZENÍM
MPG96
Technické parametry:
Referenční podmínky
napájecí napětí: 2%
teplota: 23°C 2°C
relativní vlhkost: (45 55) %
poloha přístroje: svislá
magnetická indukce: 0,05 mT
napájecí napětí 24Vdc 230Vac (60Hz)
jištění přívodu napájení: pojistkou 1A/T
spotřeba 3.2.
Při použití zásuvné karty analogových výstupů dle normy ČSN 606 88, článek 6.7 W
kmitočet měřeného proudu napětí Hz
počet měřicích vstupů proudu 3
jmenovitý vstupní proud volitelný rozsahu A
rozsah vstupního proudu 1,2 In
přesnost měření výkonu 0,2 (jmenovitého výkonu)
přetížitelnost proudových vstupů
trvalá 1,2x In
krátkodobá 20x dobu sekundy
počet vstupů napětí 3
jmenovité vstupní napětí volitelné rozsahu 57,7V 500 V
přetížitelnost napěťových vstupů
trvalá 120% jmenovitého napětí Un
krátkodobá 200% dobu sekundy
doba ustálení připojení napájení minuta
elektrická pevnost (dle ČSN 61010-1 )
vstupy proti výstupům 3700V, 50Hz/1min
vstupy proti napájení 3700V, 50Hz/1min
vstupy proti pomocnému napájení 3700V, 50Hz/1min
svorky proti krytu 3700V, 50Hz/1min
mezi vstupy 1000 Hz/min
materiál pouzdra ABS
hmotnost max.1.
. 300g
rozměry 96x96x75 mm
Odolnost proti teplotám -40 +80°C
Odolnost proti pádu 1J
Rozsah pracovních teplot -25 +70°C
Rozsah dovolených přepravních teplot -30 +60°C
Tlak vzduchu 106 kPa
Prostředí obyčejné, neobsahující mechanické
nečistoty, žíravé páry agresivní plyny
Pracovní poloha libovolná
Stupeň krytí 20
Elektromagnetická kompatibilita
vyzařování: dle ČSN 55011-B (může být montováno obytných prostor, výtahových šachet, vodáren atd…)
odolnost: dle ČSN 6100-6-2 ed
