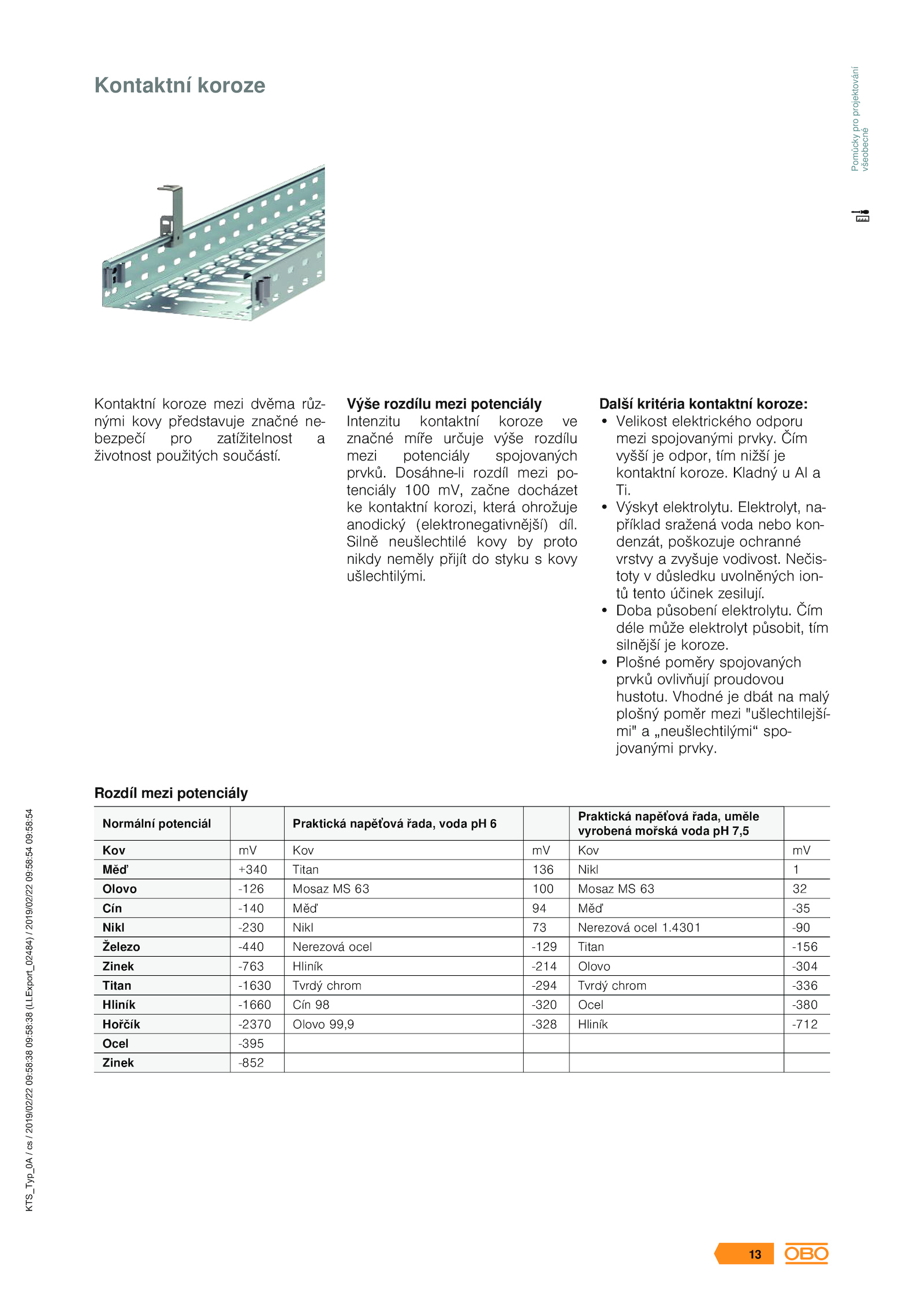

Poznámky redaktora
Elektrolyt, na-
příklad sražená voda nebo kon-
denzát, poškozuje ochranné
vrstvy zvyšuje vodivost. Čím
déle může elektrolyt působit, tím
silnější koroze. Vhodné dbát malý
plošný poměr mezi "ušlechtilejší-
mi" „neušlechtilými“ spo-
jovanými prvky.4301 -90
Železo -440 Nerezová ocel -129 Titan -156
Zinek -763 Hliník -214 Olovo -304
Titan -1630 Tvrdý chrom -294 Tvrdý chrom -336
Hliník -1660 Cín -320 Ocel -380
Hořčík -2370 Olovo 99,9 -328 Hliník -712
Ocel -395
Zinek -852
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
13
Pomůcky
pro
projektování
všeobecné
. Dosáhne-li rozdíl mezi po-
tenciály 100 mV, začne docházet
ke kontaktní korozi, která ohrožuje
anodický (elektronegativnější) díl.
Další kritéria kontaktní koroze:
• Velikost elektrického odporu
mezi spojovanými prvky.
• Doba působení elektrolytu.
• Plošné poměry spojovaných
prvků ovlivňují proudovou
hustotu.
Silně neušlechtilé kovy proto
nikdy neměly přijít styku kovy
ušlechtilými.
Výše rozdílu mezi potenciály
Intenzitu kontaktní koroze ve
značné míře určuje výše rozdílu
mezi potenciály spojovaných
prvků.
• Výskyt elektrolytu.Kontaktní koroze
Kontaktní koroze mezi dvěma růz-
nými kovy představuje značné ne-
bezpečí pro zatížitelnost a
životnost použitých součástí. Nečis-
toty důsledku uvolněných ion-
tů tento účinek zesilují. Kladný a
Ti. Čím
vyšší odpor, tím nižší je
kontaktní koroze.
Rozdíl mezi potenciály
Normální potenciál Praktická napěťová řada, voda 6
Praktická napěťová řada, uměle
vyrobená mořská voda 7,5
Kov Kov Kov mV
Měď +340 Titan 136 Nikl 1
Olovo -126 Mosaz 100 Mosaz 32
Cín -140 Měď Měď -35
Nikl -230 Nikl Nerezová ocel 1
