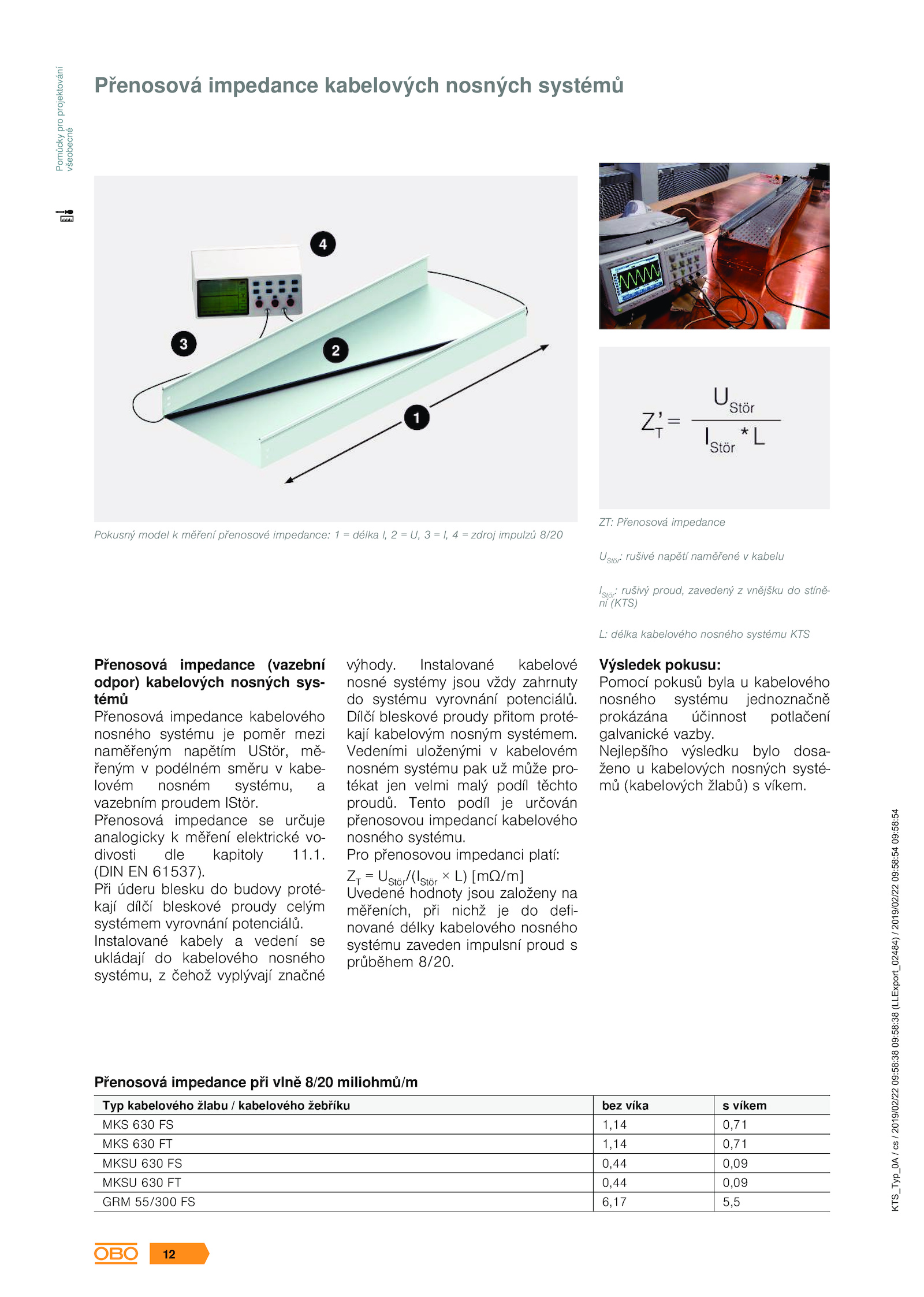

Přenosová impedance kabelových nosných systémů
Pokusný model měření přenosové impedance: délka zdroj impulzů 8/20
ZT: Přenosová impedance
UStör: rušivé napětí naměřené kabelu
IStör: rušivý proud, zavedený vnějšku stíně-
ní (KTS)
L: délka kabelového nosného systému KTS
Přenosová impedance (vazební
odpor) kabelových nosných sys-
témů
Přenosová impedance kabelového
nosného systému poměr mezi
naměřeným napětím UStör, mě-
řeným podélném směru kabe-
lovém nosném systému, a
vazebním proudem IStör. Tento podíl určován
přenosovou impedancí kabelového
nosného systému. Instalované kabelové
nosné systémy jsou vždy zahrnuty
do systému vyrovnání potenciálů.
(DIN 61537).
Při úderu blesku budovy proté-
kají dílčí bleskové proudy celým
systémem vyrovnání potenciálů.
Vedeními uloženými kabelovém
nosném systému pak může pro-
tékat jen velmi malý podíl těchto
proudů.
Výsledek pokusu:
Pomocí pokusů byla kabelového
nosného systému jednoznačně
prokázána účinnost potlačení
galvanické vazby.1.
Instalované kabely vedení se
ukládají kabelového nosného
systému, čehož vyplývají značné
výhody.
Přenosová impedance určuje
analogicky měření elektrické vo-
divosti dle kapitoly 11.
Přenosová impedance při vlně 8/20 miliohmů/m
Typ kabelového žlabu kabelového žebříku bez víka víkem
MKS 630 1,14 0,71
MKS 630 1,14 0,71
MKSU 630 0,44 0,09
MKSU 630 0,44 0,09
GRM 55/300 6,17 5,5
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
12
Pomůcky
pro
projektování
všeobecné
.
Dílčí bleskové proudy přitom proté-
kají kabelovým nosným systémem.
Nejlepšího výsledku bylo dosa-
ženo kabelových nosných systé-
mů (kabelových žlabů) víkem.
Pro přenosovou impedanci platí:
ZT UStör/(IStör [mΩ/m]
Uvedené hodnoty jsou založeny na
měřeních, při nichž defi-
nované délky kabelového nosného
systému zaveden impulsní proud s
průběhem 8/20
