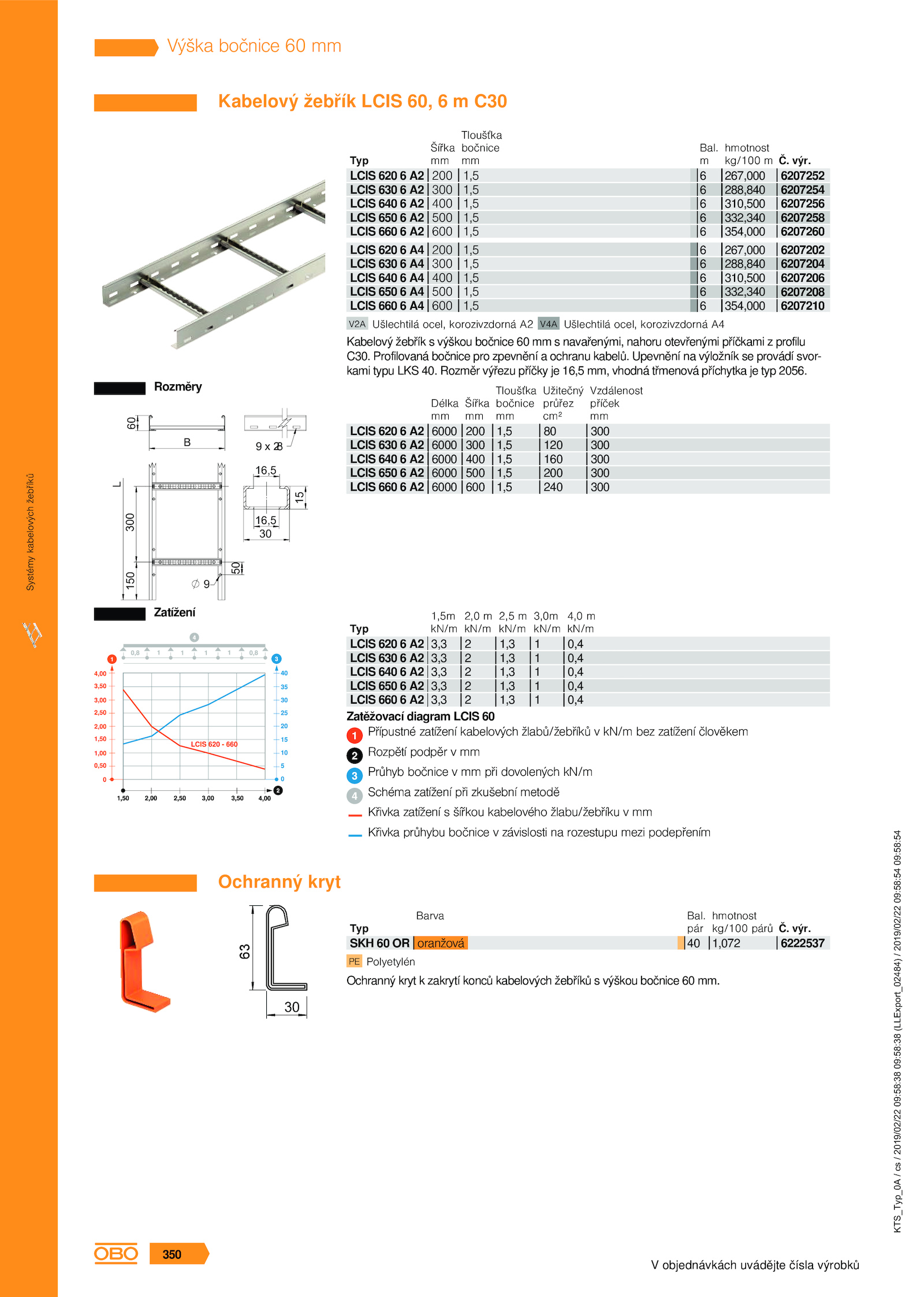

Kabelový žebřík LCIS 60, C30
Kabelový žebřík výškou bočnice navařenými, nahoru otevřenými příčkami profilu
C30. Profilovaná bočnice pro zpevnění ochranu kabelů. výr. Rozměr výřezu příčky 16,5 mm, vhodná třmenová příchytka typ 2056.
6222537
Bal.
60
B 2
8
16,5
15
16,5
30
9
50
300
150
L
Rozměry
Zatížení
Zatěžovací diagram LCIS 60
Přípustné zatížení kabelových žlabů/žebříků kN/m bez zatížení člověkem
Rozpětí podpěr mm
Průhyb bočnice při dovolených kN/m
Schéma zatížení při zkušební metodě
Křivka zatížení šířkou kabelového žlabu/žebříku mm
Křivka průhybu bočnice závislosti rozestupu mezi podepřením
200 1,5
300 1,5
400 1,5
500 1,5
600 1,5
Typ
LCIS 620 A2
LCIS 630 A2
LCIS 640 A2
LCIS 650 A2
LCIS 660 A2
Šířka
mm
Tloušťka
bočnice
mm výr.
6207252
6207254
6207256
6207258
6207260
Bal.
m
6
6
6
6
6
hmotnost
kg/100 m
267,000
288,840
310,500
332,340
354,000
200 1,5
300 1,5
400 1,5
500 1,5
600 1,5
LCIS 620 A4
LCIS 630 A4
LCIS 640 A4
LCIS 650 A4
LCIS 660 A4
6207202
6207204
6207206
6207208
6207210
6
6
6
6
6
267,000
288,840
310,500
332,340
354,000
6000 200 1,5 300
6000 300 1,5 120 300
6000 400 1,5 160 300
6000 500 1,5 200 300
6000 600 1,5 240 300
LCIS 620 A2
LCIS 630 A2
LCIS 640 A2
LCIS 650 A2
LCIS 660 A2
Délka
mm
Šířka
mm
Tloušťka
bočnice
mm
Užitečný
průřez
cm²
Vzdálenost
příček
mm
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
3,3 1,3 0,4
Typ
LCIS 620 A2
LCIS 630 A2
LCIS 640 A2
LCIS 650 A2
LCIS 660 A2
1,5m
kN/m
2,0 m
kN/m
2,5 m
kN/m
3,0m
kN/m
4,0 m
kN/m
Ochranný kryt
30
63
Ochranný kryt zakrytí konců kabelových žebříků výškou bočnice mm. Upevnění výložník provádí svor-
kami typu LKS 40.
PE Polyetylén
oranžová
Typ
SKH OR
Barva
Č.
pár
40
hmotnost
kg/100 párů
1,072
KTS_Typ_0A
/
cs
/
2019/02/22
09:58:38
09:58:38
(LLExport_02484)
/
2019/02/22
09:58:54
09:58:54
