K1-NN
P1-NN
6 10
2 5
4
3
1
.
Materiál: tělo svorky: polyamid zesílený skelným vláknem
přítlačné části: ocel žárově pozinkovaná, šroub vybavený momentovou hlavicí
kontaktní můstky: pocínovaná měď, umí propojit Cu
Typ
Průřez vodičů (mm2
) Utahovací
moment
(Nm)
Počet
odbočení/
profil vodiče
Hmotnost
(kg)
Hlavní vodič Odbočný vodič
6 P120/10I 10-120 1,5-10 RM, 0,06
7 P120/2X120I 10-120 10-120 0,26
8 P150/150I 6-150 6-150 0,19
9 P240/120I 95-240 16-120 0,50
10 P240/150I 95-240 50-150 0,50

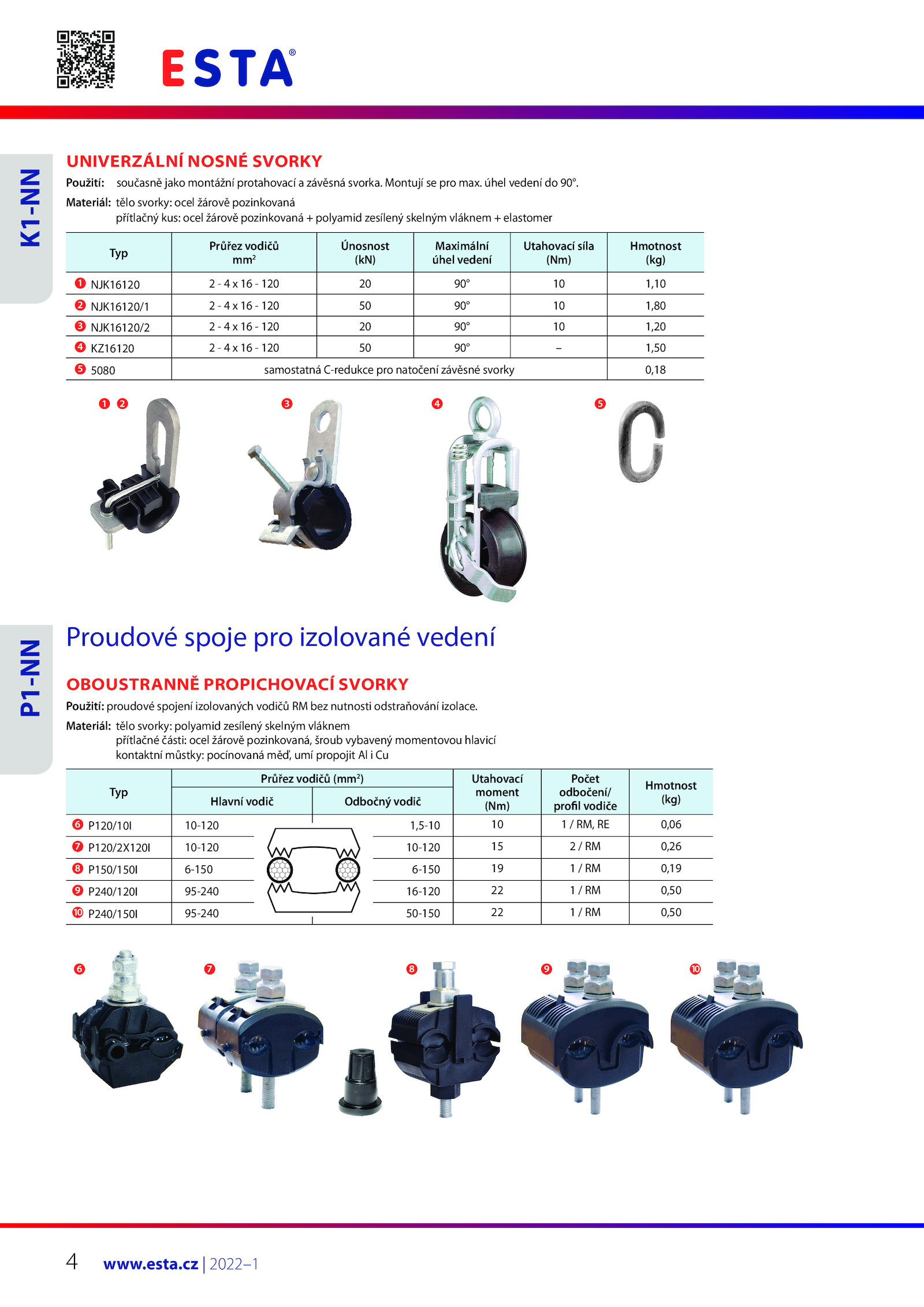

4 www.Univerzální nosné svorky
Použití: současně jako montážní protahovací závěsná svorka. Montují pro max. úhel vedení 90°.
Materiál: tělo svorky: ocel žárově pozinkovaná
přítlačný kus: ocel žárově pozinkovaná polyamid zesílený skelným vláknem elastomer
Typ
Průřez vodičů
mm2
Únosnost
(kN)
Maximální
úhel vedení
Utahovací síla
(Nm)
Hmotnost
(kg)
1 NJK16120 120 90° 1,10
2 NJK16120/1 120 90° 1,80
3 NJK16120/2 120 90° 1,20
4 KZ16120 120 90° 1,50
5 5080 samostatná C-redukce pro natočení závěsné svorky 0,18
Proudové spoje pro izolované vedení
Oboustranně propichovací svorky
Použití: proudové spojení izolovaných vodičů bez nutnosti odstraňování izolace
