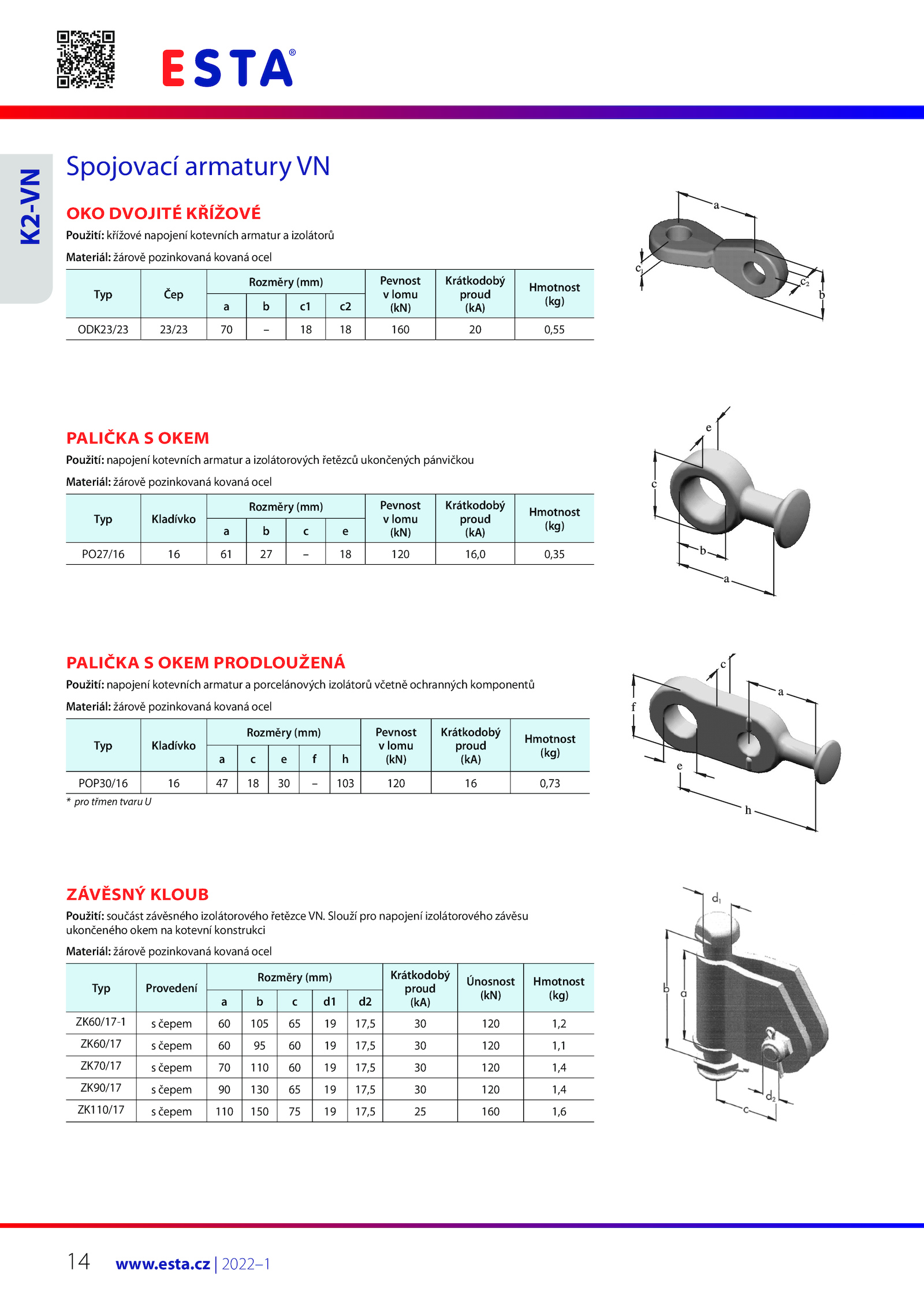

K2-VN
Spojovací armatury VN
Oko dvojité křížové
Použití: křížové napojení kotevních armatur izolátorů
Materiál: žárově pozinkovaná kovaná ocel
Typ Čep
Rozměry (mm) Pevnost
v lomu
(kN)
Krátkodobý
proud
(kA)
Hmotnost
(kg)
a c2
ODK23/23 23/23 160 0,55
Palička okem
Použití: napojení kotevních armatur izolátorových řetězců ukončených pánvičkou
Materiál: žárově pozinkovaná kovaná ocel
Typ Kladívko
Rozměry (mm) Pevnost
v lomu
(kN)
Krátkodobý
proud
(kA)
Hmotnost
(kg)
a e
PO27/16 120 16,0 0,35
Palička okem prodloužená
Použití: napojení kotevních armatur porcelánových izolátorů včetně ochranných komponentů
Materiál: žárově pozinkovaná kovaná ocel
Typ Kladívko
Rozměry (mm) Pevnost
v lomu
(kN)
Krátkodobý
proud
(kA)
Hmotnost
(kg)
a h
POP30/16 103 120 0,73
* pro třmen tvaru U
Závěsný kloub
Použití: součást závěsného izolátorového řetězce VN. Slouží pro napojení izolátorového závěsu
ukončeného okem kotevní konstrukci
Materiál: žárově pozinkovaná kovaná ocel
Typ Provedení
Rozměry (mm) Krátkodobý
proud
(kA)
Únosnost
(kN)
Hmotnost
(kg)
a d2
ZK60/17-1 čepem 105 17,5 120 1,2
ZK60/17 čepem 17,5 120 1,1
ZK70/17 čepem 110 17,5 120 1,4
ZK90/17 čepem 130 17,5 120 1,4
ZK110/17 čepem 110 150 17,5 160 1,6
