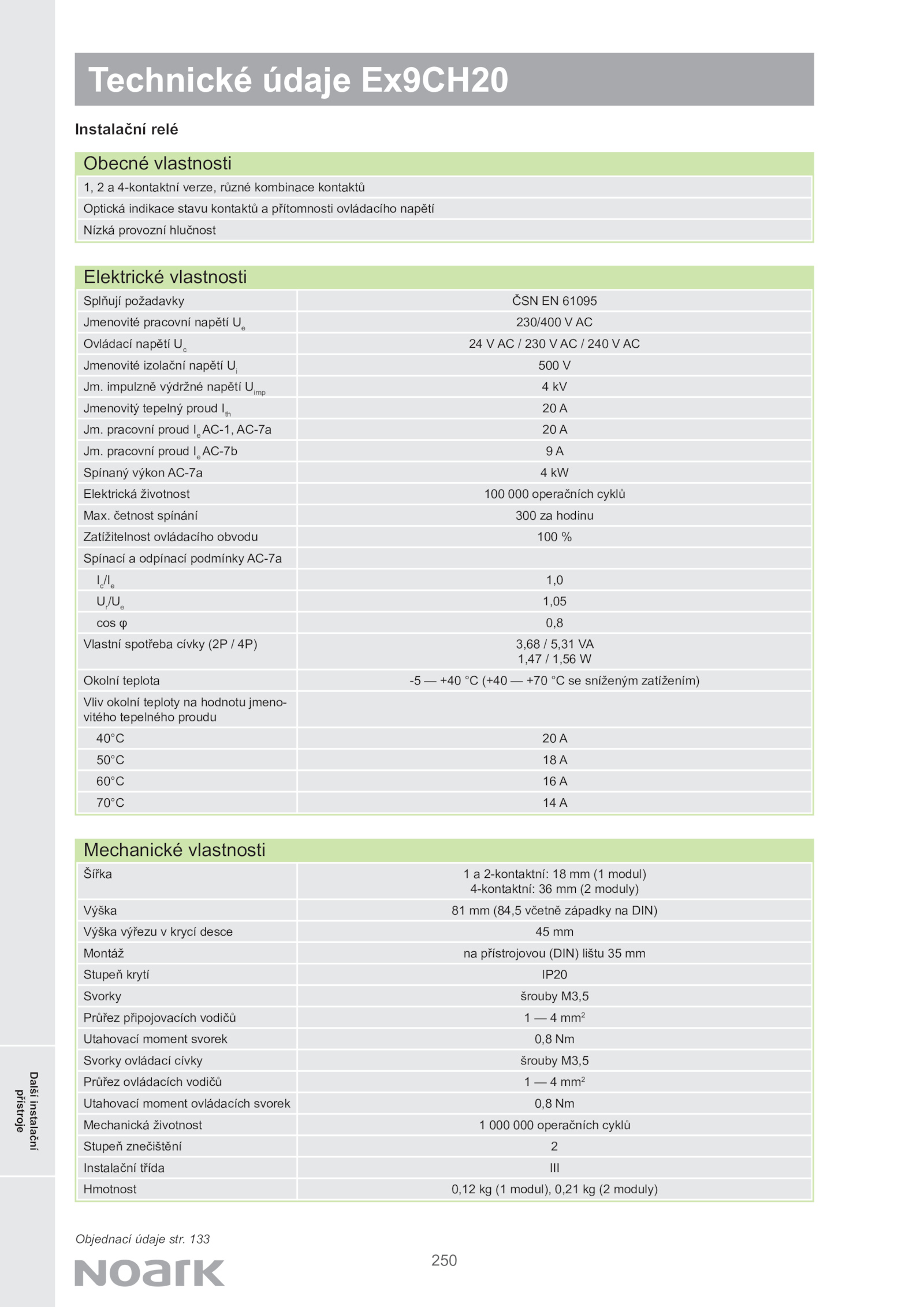

Technické údaje Ex9CH20
1, 4-kontaktní verze, různé kombinace kontaktů
Optická indikace stavu kontaktů přítomnosti ovládacího napětí
Nízká provozní hlučnost
Obecné vlastnosti
Splňují požadavky ČSN 61095
Jmenovité pracovní napětí Ue
230/400 AC
Ovládací napětí Uc
24 230 240 AC
Jmenovité izolační napětí Ui
500 V
Jm. četnost spínání 300 hodinu
Zatížitelnost ovládacího obvodu 100 %
Spínací odpínací podmínky AC-7a
Ic
/Ie
1,0
Ur
/Ue
1,05
cos 0,8
Vlastní spotřeba cívky (2P 4P) 3,68 5,31 VA
1,47 1,56 W
Okolní teplota +40 (+40 +70 sníženým zatížením)
Vliv okolní teploty hodnotu jmeno-
vitého tepelného proudu
40°C A
50°C A
60°C A
70°C A
Elektrické vlastnosti
Šířka 2-kontaktní: modul)
4-kontaktní: moduly)
Výška (84,5 včetně západky DIN)
Výška výřezu krycí desce mm
Montáž přístrojovou (DIN) lištu mm
Stupeň krytí IP20
Svorky šrouby M3,5
Průřez připojovacích vodičů mm2
Utahovací moment svorek 0,8 Nm
Svorky ovládací cívky šrouby M3,5
Průřez ovládacích vodičů mm2
Utahovací moment ovládacích svorek 0,8 Nm
Mechanická životnost 000 000 operačních cyklů
Stupeň znečištění 2
Instalační třída III
Hmotnost 0,12 modul), 0,21 moduly)
Mechanické vlastnosti
Instalační relé
Objednací údaje str. 133
. impulzně výdržné napětí Uimp
4 kV
Jmenovitý tepelný proud Ith
20 A
Jm. pracovní proud Ie
AC-1, AC-7a A
Jm. pracovní proud Ie
AC-7b A
Spínaný výkon AC-7a kW
Elektrická životnost 100 000 operačních cyklů
Max
